BECKHOFF AM8000 / AM8500 系列同步伺服电机操作手册
时间: 2026-06-08浏览次数：
BECKHOFF AM8000 / AM8500 系列同步伺服电机操作手册
BECKHOFF AM8000 / AM8500 系列同步伺服电机操作手册
产品整体概述
1. 产品定位与核心特性
AM8000/AM8500 为无刷三相同步伺服电机，采用钕铁硼永磁转子、电子换向结构，无滑环 / 换向器，寿命长、定位精度高、动态响应优异，广泛用于机床、机械手、自动化产线等运动控制场景。
核心结构：定子三相绕组，转子内置永磁体；标配 LPTC-600 温度传感器（等效 KTY84），用于绕组过热保护。
防护与外观：壳体为丙烯酸粉末涂层（RAL 7016 炭灰色）；标准壳体 IP65，轴端标配 IP54，加装轴密封圈可达 IP65。
安装标准：遵循 DIN 60034-7，主流安装形式为 IM B5，支持 IM V1 / IM V3 姿态。
2. 全系型号划分
按法兰尺寸、功率 / 扭矩分为 AM801x ~ AM807x、AM853x ~ AM856x 七大系列，法兰规格 F1~F7，覆盖从小扭矩到大扭矩全功率区间，不同系列定子极数、轴承规格、外形尺寸差异化设计。
3. 可选配置（出厂预装，不可现场加装）
编码器类型：Resolver 旋转变压器、OCT 单圈 / 多圈、Hiperface 单圈 / 多圈，分辨率与精度分级，最高支持 24 位 SIL2 等级编码器。
保持制动器：24VDC 断电抱闸，仅用作停机保持，严禁作为工作制动；垂直轴需额外增加机械防护 / 冗余制动。

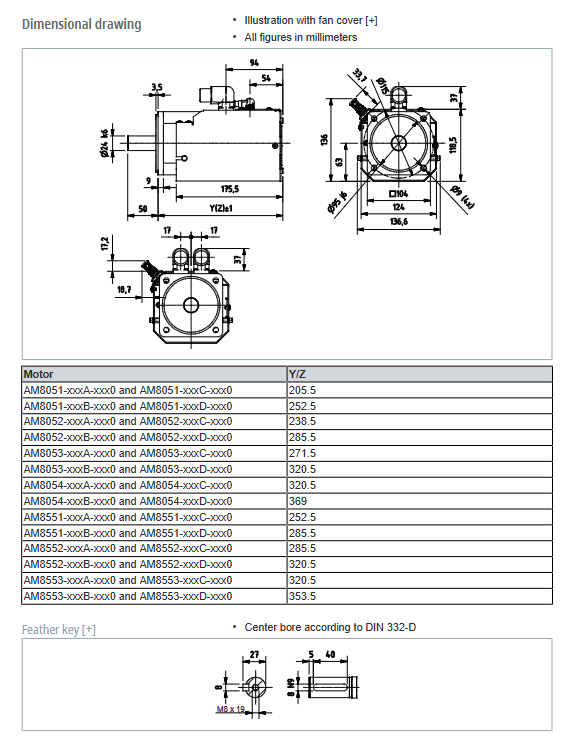

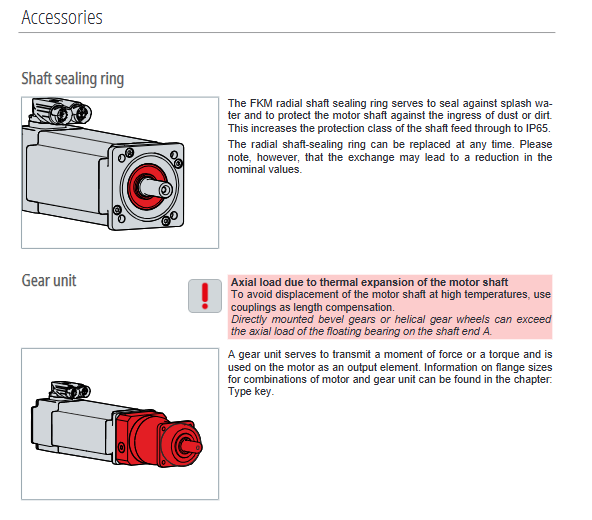

轴结构：光轴、带平键轴、带轴密封圈 + 密封气接口版本。
外置散热风扇（Fan cover）：强制风冷，提升电机持续输出功率，适配大负载工况。
密封气接口：接入稳压洁净压缩空气（0.1±0.05bar），阻挡粉尘、液体侵入，适用于恶劣工况。
4. 编码器精度参数
编码器类型 分辨率 系统精度
Resolver 14bit ±0.17°
标准 OCT/Hiperface 18bit ±0.03°
高阶 OCT（固件 V2.10+） 23bit ±0.0125°
高阶 OCT（SIL2） 24bit ±0.0069°
环境、运输与存储规范
1. 环境参数
运行温度：0℃ ~ +40℃；海拔＞1000m、环境＞40℃需降功率使用。
运输 / 存储温度：-25℃ ~ +70℃；湿度 5%~95%，无凝露。
环境等级：2K3（气候）、1C2（化学）、1B2（生物），抗常规腐蚀与粉尘。
2. 运输要求
全程使用原厂包装，禁止剧烈撞击、摔落，避免冲击电机轴与编码器。
吊运规范：
AM8x1~AM8x5：可直接搬运；
AM8x6：使用吊索，仅固定机壳、禁止挂轴；
AM807：机身标配吊耳，仅使用吊耳起吊，保证受力平衡。
堆叠限制：不同系列纸箱堆叠高度有明确上限，大型电机仅允许单层摆放。
3. 长期存储
最长存储周期2 年，超期会导致润滑脂失效。
每 6 个月例行检查，保持环境干燥、无振动、无阳光直射。
轴端黄色保护帽禁止提前拆除，防止轴面、轴承受损。
电气与机械核心参数
1. 温度保护系统
内置 LPTC-600 热敏传感器，温度阈值：
预警温度：120℃；
停机保护温度：140℃；
手册提供全温度段传感器阻值对照表，可用于驱动器参数配置。
2. 功率降容规则
高温降容：环境温度 40~55℃，按温度系数降低额定扭矩 / 电流。
海拔降容：海拔＞1000m 开始降容，2000m 降 6%、3000m 降 17、500m 降 55%。
高温 + 高海拔叠加时，两个系数相乘计算实际输出。
3. 轴承与轴负载
前后轴承采用密封滚珠轴承，区分固定端 / 浮动端，各系列轴承型号明确。
严格限制轴径向、轴向负载，同步带 / 齿轮箱应用需使用官方负载计算工具校核寿命。
轴端结构：符合 DIN 748、DIN 6885 标准，支持胀套、波纹管等无间隙联轴器。
4. 制动器参数（24VDC）
供电范围：24VDC（-10% ~ +6%）；
不同规格电机抱闸扭矩、吸合 / 释放延时、工作电流不同；
单次紧急停机有转速与惯性限制，频繁急停会加速制动器磨损。
机械安装与拆卸
1. 安装姿态与散热
标准姿态 IM B5，支持 IM V1 / IM V3；IM V3 易积液，高湿 / 淋水环境慎用。
预留通风空间，禁止遮挡散热区域；加装风扇版本需保证风道通畅。
2. 法兰安装
法兰螺丝选用 8.8 级高强度螺栓，各系列对应螺丝规格、拧紧扭矩明确，必须严格执行。
安装要求：
联轴器 / 带轮必须居中安装，禁止偏载，否则引发振动、轴承损坏；
热装部件需控温操作，安装后确保同轴度。
轴端附件拆卸：仅使用专用拉马，禁止敲击轴体。
3. 外置风扇安装
风扇为 24VDC 供电，分规格区分功率与电流，配套专用线缆。
安装对位准确，螺丝扭矩合规，定期清理风扇防尘网。
4. 通用机械禁忌
禁止轴承受额外强制支撑，避免轴系过定位；
运行中禁止触碰旋转部件、高温壳体；
整机振动、冲击需符合标准，超出范围会损坏编码器与轴承。
电气安装与接线
1. 连接系统
电机集成可旋转接线盒（最大旋转 330°），提供三类主流接头：
iTec、Speedtec、M23、M40 接口，均为 IP65 防护；
区分动力线、编码器线、抱闸线、温度检测线，手册完整提供各引脚定义。
2. 线缆选型
必须使用倍原厂预制屏蔽线缆，非标配线缆易导致 EMC 干扰、通讯故障、丧失质保。
按驱动器型号（AX5000 / AX8000）、电机系列、使用场景（固定 / 高动态 / 扭转工况）选择对应线缆型号，含主线、延长线、反馈线。
接头使用寿命：插拔≤500 次，接线盒旋转≤10 次，超期建议更换。
3. 接线规范
严格区分 U/V/W 三相动力线、PE 接地、抱闸正负、温度信号、编码器信号线。
接地要求：机壳、线缆屏蔽层可靠接地，满足 EMC 与防触电要求。
密封要求：接线盒密封圈完好，防水防尘结构不得破损。
调试、运行与日常维护
1. 上电调试流程
调试前检查：机械安装、接线、接地、制动器、风扇全部完好。
分步调试：单轴单独测试 → 检查转向、噪音、温升 → 联动调试。
软件配置：使用 TwinCAT DriveManager 完成电机型号识别、参数配置、轴功能设定。
2. 运行巡检要点
运行期间定期检查：异常噪音、异响、温升、振动、线缆老化、风扇工况、制动器状态。
3. 清洁规范
断电后清洁，禁止浸泡、高压水枪冲洗。
明确允许 / 禁用清洗剂：可使用稀酸、盐类、部分有机溶剂；严禁使用漂白剂、浓盐酸、溴化物等强腐蚀介质。
4. 定期维护周期
部件 维护周期 维护内容
滚珠轴承 30000 运行小时 更换
整机巡检 2500 小时 / 每年 检查轴承异响、温升
轴密封圈 5000 小时 目视检查、按需更换润滑脂
动力 / 反馈线缆 500 万弯折循环 更换
风扇组件 每半年 清洁、检查动平衡
接线接头 500 次插拔 损坏即更换
故障诊断与处理
手册按故障现象分类，汇总典型问题、成因及解决方案，核心常见故障如下：
电机无法启动：驱动器未使能、抱闸未释放、机械卡死、缺相 / 接线错误。
运转卡顿、异响：线缆屏蔽不良、驱动器参数不当、轴承损坏、异物进入。
异常高温：负载过大、散热不良、环境 / 海拔超规格、温度传感器故障。
抱闸失效：抱闸供电异常、线缆短路、制动器本体损坏。
编码器报错：反馈线断线 / 接头松动、编码器硬件故障。
漏电 / 短路：动力线破损、绝缘老化。
所有硬件本体故障建议联系倍福售后，禁止私自拆解电机。
报废与环保处置
停机断电、充分冷却后再拆解，防范热油、机械伤害。
分类回收：金属壳体 / 配件、塑料、润滑油、电子元器件、电池分开处理。
遵循 WEEE 电子废弃物指令，可按要求返还倍福官方做专业回收，禁止随意丢弃。
标准与认证
遵循标准：EN 61800、EN 60034、RoHS、低压指令、EMC 电磁兼容指令。
合规认证：CE、EAC、cURus（美加认证），该系列电机无需中国 CCC 认证。
产品满足工业 EMC、振动、冲击、安规要求，可配套倍福全系列伺服驱动器、TwinCAT 运动系统使用。
