GE Multilin EPM9900P 高精度电能质量分析仪
GE Multilin EPM9900P 高精度电能质量分析仪
GE 电网 EPM9900P 多功能关口电度 + 电能质量录波仪表，满足IEC61000-4-30 A 级、EN50160、ANSI 0.2S计量标准，
面向变电站、数据中心、医院、大型工业、新能源场站，
兼顾贸易结算计量、全维度电能质量监测、故障暂态高速录波三大用途，硬件模块化、软件分级选配。
核心精度与存储（分 A/B/C 三软件版本）
版本 内存 单周采样 关键功能
A 512MB 512 点 基础测量、A 级 PQ、无 61850 / 高速暂态
B 1GB 1024 点 +IEC61850+GOOSE 通讯
C 4GB 最高 80 万点 / 周、50MHz 暂态采样 +50MHz 超高速瞬态录波（顶配）
电能计量精度：0.06%（ANSI 0.2 级），自带每 10s 自动校准 Constant Cal 技术，长期数据稳定；
谐波：实时至 127 次，可计算至 511 次电压 / 电流谐波，输出 THD、TDD、K 系数；
闪测：IEC61000-4-15 A 级，兼容 50/60Hz 制式；
数据存储：顶配 4GB 可连续数年海量日志，波形支持 COMTRADE、PQDIF 工业标准格式导出。
主要功能分类
1. 贸易级电能计量（四象限计量）
分时 TOU 多费率万年历（一次组态永久生效，16 组费率寄存器，支持水 / 气脉冲归集）；
变压器铜损、铁损、线路损耗自动补偿，CT/PT 互感器误差修正；
需量统计、峰值功率同期数据抓取，负荷曲线长期归档；
测试模式：校验电表精度不冲累计电量，测试后可预置电能基数，方便仪表更换。

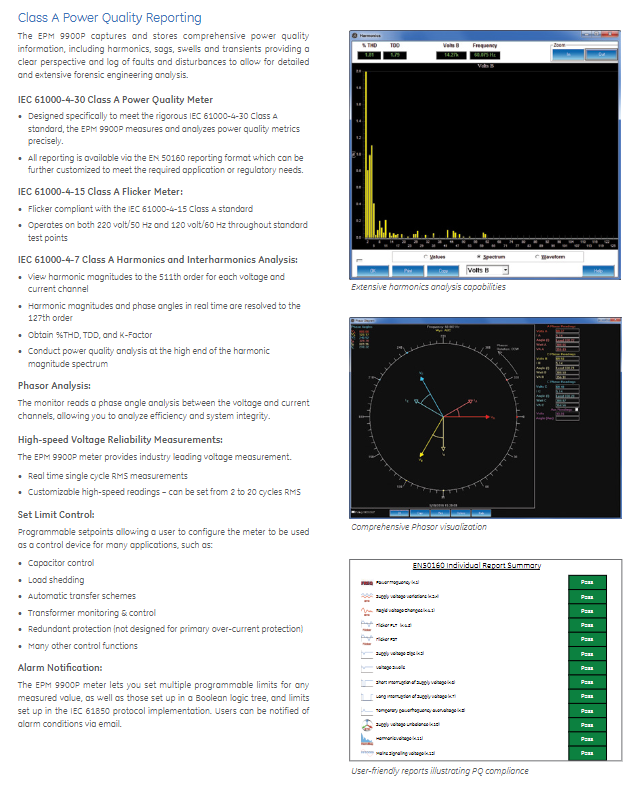

2. 全项电能质量监测（符合 EN50160 报表）
电压暂降 / 骤升、短时 / 长时断电、不平衡、闪变、谐波、间谐波、工频扰动全参数采集，自动生成合规报表；支持相量分析、单周 / 多周期自定义 RMS 运算。
3. 高速故障 & 瞬态录波
标配 16bit AD，常规 1024 点 / 周；C 版本50MHz 采样、80 万点 / 周瞬态记录，故障 8 倍量程捕捉；
硬件 + 软件双触发，DI 变位、GOOSE 报文均可跨装置联动触发录波，时序精度＜200μs；
支持 ITIC、CBEMA、SEMI F47 标准曲线统计。
4. 可编程限值控制
可自定义电压 / 电流 / 功率阈值，实现电容投切、负荷切载、变压器管控、备用保护联动，超限邮件告警。
5. 事件日志
自动记录参数修改、密码变更、校时、固件升级、上电复位等全部系统操作。
通讯配置（多协议并行，硬件多接口）
1 硬件接口
双独立以太网（双 MAC/IP，可 RJ45 / 选配光纤），每网口最大 32 路 Modbus TCP；
选配 2 路 RS485（Modbus/DNP3.0）、前面板 USB、ANSI 光电口；
IRIG-B 精密对时（1ms 精度）、Vaux 辅助电压输入。
2 支持协议
Modbus RTU/TCP、DNP3.0(LEVEL2+)、IEC61850 MMS+GOOSE 收发（B/C 版），支持 SMTP 邮件告警、SNTP 对、FTP 文件传输；GOOSE 跨间隔联动触发录波是变电站组网亮点。
I/O 扩展（本体 + 外置模块两级）
本体内置：8 路高速 DI（交直流通用，无源 / 有源接线自适应）
插槽可选内置模块（3 个扩展槽）
S 卡：2×RS485+4 路 KYZ 脉冲输出；D1 卡：16 路数字输入；R1 卡：6 路 C 型继电器（5A/250VAC）。
外置模块化 I（需配套电源 + 安装底座）
AI：4/8 路 0~1mA、4~20mA、±5V、±20mA 模拟输入；
AO：4/8 路 0~1/4~20mA 模拟输出；
RO：4 路继电器；PO：固态脉冲输出。

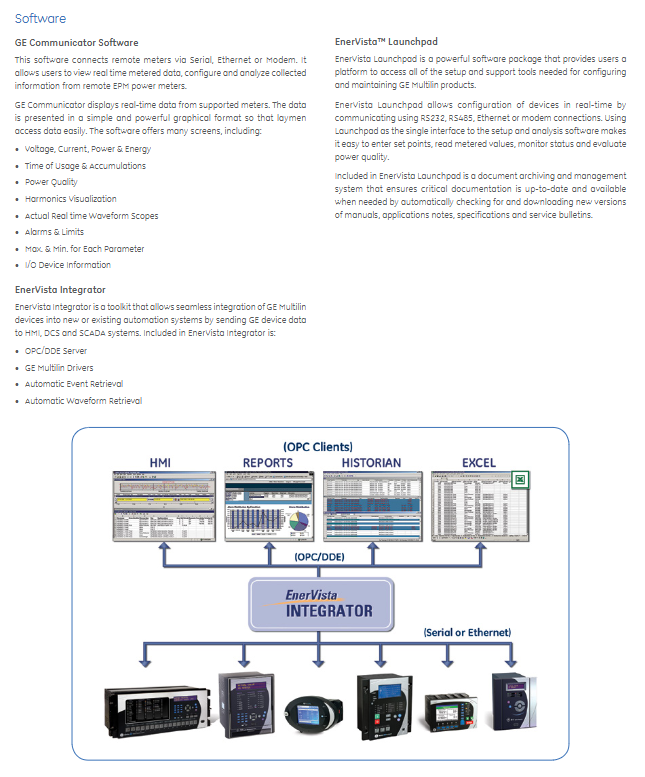

人机界面与配套软件
整机彩色 TFT 液晶触摸屏：多语言（中英 / 西 / 法等），实时电量、相量、谐波频谱、波形、告警、趋势就地查看；
EnerVista Launchpad：设备组态、参数下载、固件升级；
GE Communicator：远程数据查看、波形分析；
EnerVista Integrator：OPC 服务，对接 SCADA/DCS。
电气规格
电压输入：线地 5~347VAC、线间 10~600VAC，输入隔离耐压 2500VAC；
电流：支持 1A/5A CT，短时过载：10s/100A、3s/300A、1s/500A；
供电：AC100~240V / DC18~60V 多规格可选，功耗≤25VA；
工频 45~69.9Hz，工作温度 - 20~+70℃。
配套成套柜体
可选 NEMA1 预制成套表箱，UL 认证，出厂预接线（PT 熔断器、CT 短接块、内置控制变压器），改造项目免现场布线，缩短施工周期。
认证与选型
合规：CE、UL/cUL，全系列 IEC/ANSI 电能、EMC、PQ 标准认证；
订货区分：供电制式、CT 变比 (1A/5A)、50/60Hz、软件 ABC 版本、网口选型（RJ45 / 光纤）、各类 IO 模块选配。
