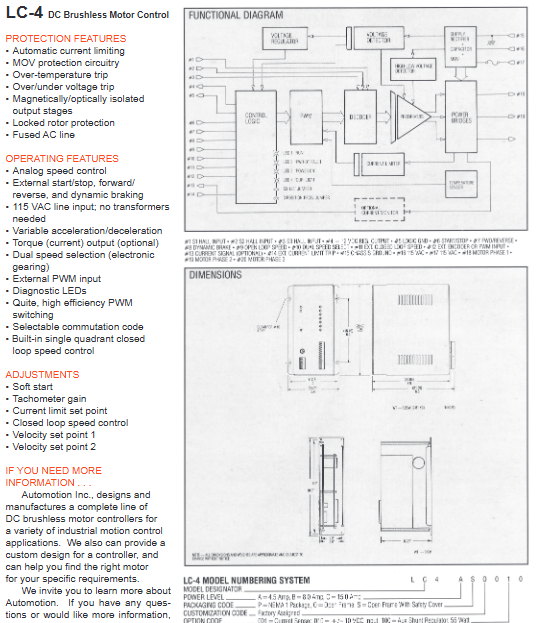

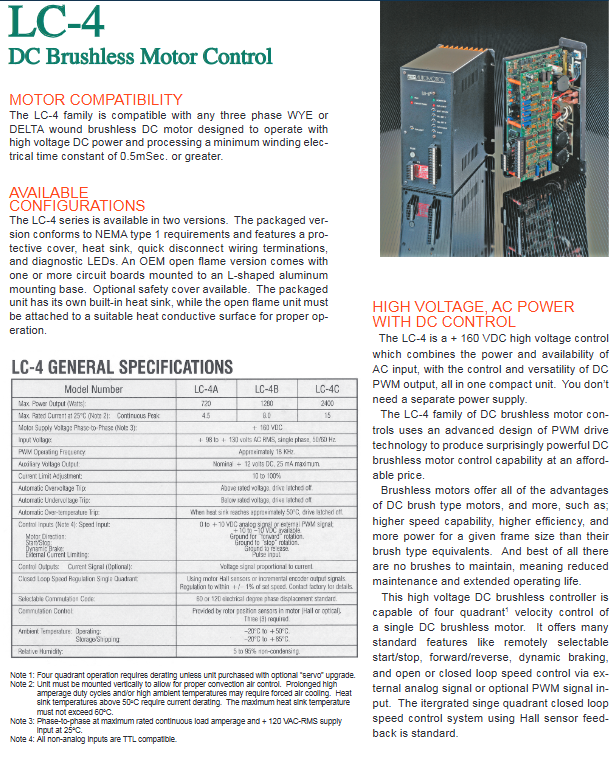

Automotion LC-4 系列无刷直流驱动器

机型功率参数

型号 LC-4A LC-4B LC-4C

最大输出功率 720W 1280W 2400W

25℃连续 / 峰值电流 4.5A 8.0A 15A

输入：单相 AC98~130V 50/60Hz；逆变侧线电压直流 160VDC；PWM 载波约 18kHz；

辅助电源：内置 12VDC/25mA；电流限位可调 10%~100%。

硬件两种结构版本

封装整机款：NEMA1 防护结构，自带散热器、快插端子、故障指示灯；

OEM 裸板款：L 型铝基板无外壳，需用户自行加装散热基板，防护盖可选。

安装要求：必须立式安装自然散热，环境偏高 / 满载需强制风冷，散热器＞50℃降容、超 60℃禁止运行。

电机适配条件

适配星型 / 三角三相高压无刷电机，电机绕组电气时间常数≥0.5mS；依靠 3 路霍尔 / 光电位置传感器实现换相，换向角可选 60°/120° 电气角。标配单象限闭环调速（霍尔反馈，转速精度 ±1%）；选配伺服升级包可实现四象限运行。

控制接口与功能

1. 给定与开关控制

调速给定：0~±10VDC 模拟或外部 PWM 信号；

方向：±10V 电平 / 短地控制正反转；停机、能耗制动采用接地触发；

数字控制口全部 TTL 电平。

2. 标配功能

开环 / 霍尔闭环两种调速模式，加减速可调、软启动可调；

双速电子齿轮切换，可选外接电流模拟输出（正比电机实际电流）；

外部 PWM 给定、动态能耗制动、故障 LED 状态指示。

全系列硬件保护配置

过压 / 欠压停机锁死、散热器超 50℃过热保护停机、硬件限流、堵转保护、MOV 浪涌吸收、交流进线保险丝、功率回路电气隔离。

环境规格

工作温度：-20℃~+50℃；储运 - 20~+85℃

湿度：5%~95% RH，无凝露

选配编码（部分）

001 = 电流传感器选配；010=±10V 输入选配；10 = 自动同步继电器等定制功能，可定制软硬件。

八产品特点

交流市电直入，省去外置直流电源；高频低噪 PWM 驱动，集成全套保护，工业设备低成本 BLDC 驱动方案；厂家支持定制开发。
