OMRON SYSMAC CS1 机架式大中型 PLC 选型
时间: 2026-06-05浏览次数：
OMRON SYSMAC CS1 机架式大中型 PLC 选型CPU 单元整体规格1.CPU 产品线划分分CS1H 高性能、CS1G 标准型、CS1D 冗余型三大
OMRON SYSMAC CS1 机架式大中型 PLC 选型
CPU 单元整体规格
1.CPU 产品线划分

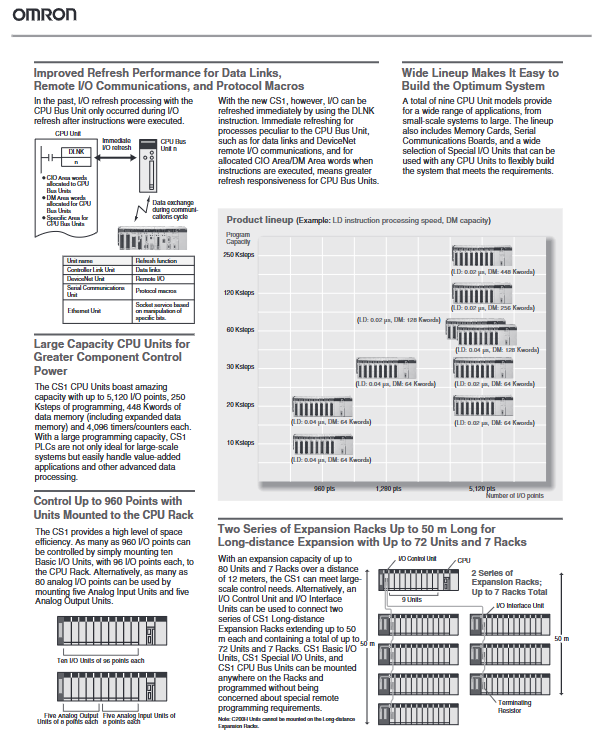

分CS1H 高性能、CS1G 标准型、CS1D 冗余型三大系列共 9 款 CPU，程序容量 10K～250K 步，DM 数据区 64K～448K 字，最大控制 I/O 点位5120 点；
CS1H：高速处理，LD 指令最小0.02μs，大型设备、多任务、复杂算法；
CS1G：经济型，0.02/0.04μs，中小成套设备；
CS1D：CPU / 电源 / 通讯全冗余热备机型，支持在线插拔更换模块，关键工艺、化工、电站高可靠场景。
2. 核心性能
处理：基础指令最快 0.02μs，采用并行处理（程序执行 + 外设同步运算），大幅缩短扫描周期；
存储：CPU 内置Flash 免电池保存程序与参数，标配存储卡插槽（30MB/64MB CF 卡），无需后备电池也能固化程序；
数据区：CIO、WR、HR、DM、EM 多分区，EM 可分多 bank 大容量扩展；
任务系统：最多 288 个任务（循环 + 中断），支持 I/O 中断、定时中断、掉电中断；
自带接口：外设口 + RS232C 串口，可直连编程器、触摸屏、上位机。
电源单元
分 AC 输入（100~240V）、DC24V 输入两类，常规 PA 交流型、PD 直流型、CS1D 冗余电源；
输出：5V 主控总线（4.6A~9A 分级）、26V 辅助电源；
部分电源带 RUN 无源触点输出，用于系统运行无源反馈；
分标准机架电源、CS1D 冗余专用电源，冗余系统可双电源并联热备用。
机架与扩展系统
CPU 底板：2/3/5/8/10 槽多种规格，CS1D 专用冗余背板；
扩展模式
普通扩展：单条链路最长 12m，最多 7 个机架；
远距离扩展：搭配 I/O 控制 / 接口单元，双链路各 50m 总长，仅可安装 CS 系列模块、不能插 C200H 老模块；
兼容 C200H 旧模块扩展背板（专用转接底板）；
配套线缆：多长度 I/O 连接电缆（0.3m~12m）、远距离专用 50m 级长线。
全系列模块分类详解
1. 基础通用 I/O 单元（开关量）
DC 输入（24V）：16/32/64/96 点高密度机型，AC 交流输入 16 点（100/220VAC）；
输出：继电器（8/16 点）、晶体管漏型 / 源型、双向晶闸管（AC 负载）；
混合 I/O：32 入 32 出、48 入 48 出高密度一体模块；
特殊基础模块：中断输入模块、安全继电器模块（满足 EN954）、脉冲捕捉输入。
I/O 地址：按机架插槽顺序自动分配 CIO 地址，特殊模块占用专用 CIO 段。
2. 模拟量 & 过程 I/O（Process 系列）
普通模拟 AD/DA：4/8 通道，电压 ±10V、1~5V、4~20mA，精度 ±0.2% FS；
隔离型 Process I（CS1W-P 系列）：全通道电气隔离，包含：
热电偶（K/J/R/S/T 等）、铂电阻 Pt100/Ni508 测温模块；
两线制变送器 4~20mA 输入、毫伏小信号采集；
隔离模拟输出、脉冲计数模块；自带断线检测、高低限报警、工程量缩放。
C200H 老式温控模块：两路 PID 温控，支持热电偶 / 热电阻输入，继电器 / 电压 / 电流输出。

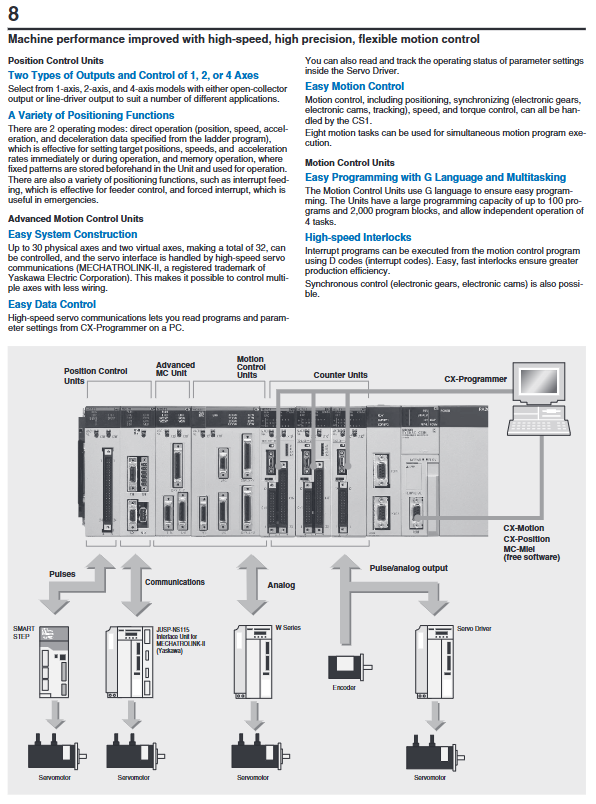

3. 运动控制模块
NC 脉冲定位模块：1/2/4 轴脉冲输出（开路集电极 / 线驱动），梯形 / S 曲线加减速，点位存储；
MC 独立运动单元：2/4 轴模拟量闭环，G 代码编程，电子凸轮、电子齿轮、插补；
MCH71：MECHATROLINK-II 总线伺服控制，单模块最多 30 轴，位置 / 速度 / 转矩三闭环。
4. 高速计数 & 特殊采集
CT 系列：2/4 通道高速计数器，最高 500kHz（差分编码器），32 位计数，到达值硬件瞬时输出；
CTS21：SSI 绝对值编码器专用模块。
5. 通讯 CPU 总线单元（安装在 CPU 机架专用槽）
Ethernet 以太网单元：TCP/IP、FINS、FTP、SMTP 邮件告警，CS1D 支持双网冗余；
Controller Link：欧姆光纤 / 铜线局域网，冗余环网，数据链接；
DeviceNet 主站：现场总线，挂远程 DRT 端子、变频器、温控；
PROFIBUS-DP 主站；
串口单元 SCU/SCB：RS232/485，支持 Hostlink、NT 触摸屏通讯、CompoWay/F 网关（协议宏），可直连温控、仪表；
ASCII 单元：BASIC 脚本自定义串口协议。
6. 回路控制 LC 板 / 单元（DCS 功能模块）
LCB 内置板卡 / LC001 机架模块，功能块式 PID 组态，替代传统 DCS，支持串级、前馈 PID、分段曲线，CX-Process 软件图形组态，适配化工、热工过程控制。
CS1D 冗余控制系统（高可靠方案）
架构：CPU 双机热备、双电源、双通讯卡任选组合；
关键特性：在线热插拔更换 I/O/ 通讯 / 电源，不停机维护；
冗余以太网 / Controller Link：链路断线自动切换备用通道，程序无需修改；
配套专用 DPL 冗余同步单元，主 CPU 故障毫秒级无扰切备用。
软件生态
CX-One 套件：CX-Programmer（梯形 / ST 结构化编程，IEC61131-3）、CX-Simulator 离线仿真、CX-Protocol（协议宏编辑）；
运动配套：CX-Motion、CX-Position；过程：CX-Process Tool；
上位：CX-Server OPC、PLC Reporter 对接 Excel；
通讯体系（三层网络架构）
信息层：以太网（上位、SCADA、远程 WEB 监控）；
控制层：Controller Link 欧姆专用控制网，PLC 间大数据交换；
设备层：DeviceNet、CompoBus/S，变频器、传感器、远程 I/O；
串口层：RS485/232 通过协议宏对接第三方仪表、变频器，支持 Modbus、CompoWay/F。
环境与安装
工作温度 0~55℃，盘装 DIN 导轨，IP20；
手册附带各模块功耗清单，用于电源容量核算、端子接线图、外形尺寸；
可混装 CS 新模块 + C200H 老模块（需专用背板），兼容旧设备改造。
附加功能
程序加密：任务分区读写保护，防止程序拷贝泄密；
日历时钟、系统运行时长、上电次数记录；
内存卡批量程序导入，现场免电脑快速刷机；
远程维护：Modem / 以太网远程上下载、监控。
