Doric NC500 神经科学采集主机
Doric NC500 神经科学采集主机

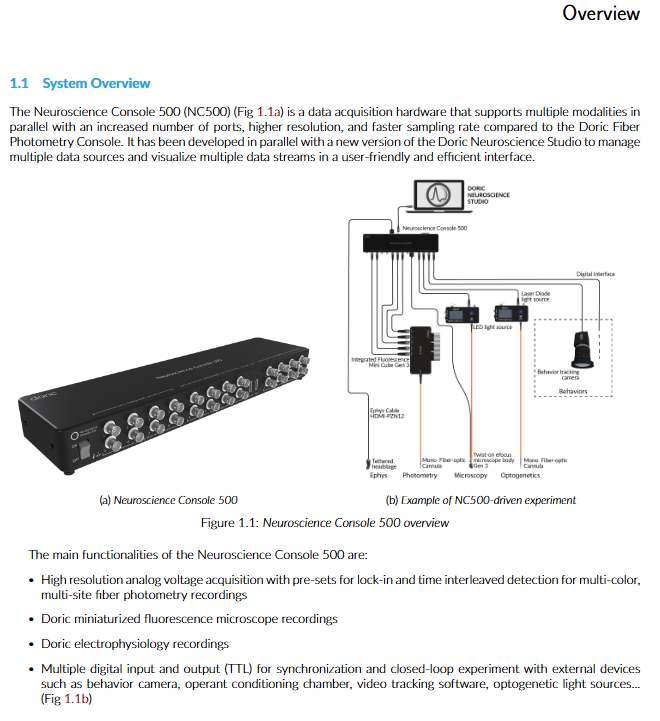

产品概述
产品定位：多功能一体化科研采集硬件，相比前代光纤光度主机提升通道数量、采样速率与采样精度，可并行多模态实验数据同步采集，实现光电生理、显微、光刺激、行为设备闭环联动。
核心实验功能
多色多位点光纤光度：内置锁相、分时采样算法，高精度荧光信号采集；
第三代微型荧光显微镜信号采集；
数字化在体电生理头端信号收录；
TTL 数字 IO 实现光遗传光源、行为箱、摄像、轨迹追踪设备同步闭环控制；
面板按键手动标记实验行为事件。
整机接口布局
前面板
1×HDMI：三代显微相机接口；
2×HDMI（一前一后）：数字电生理探头；
8 路 BNC 模拟输入、8 路 BNC 模拟输出、8 路 BNC 通用数字 IO；
DB25 扩展接口（配 DNC-BKB 转接端子板）；
电源开关、电源指示灯、软件联机灯、显微镜就绪灯、电生理就绪灯。
后面板

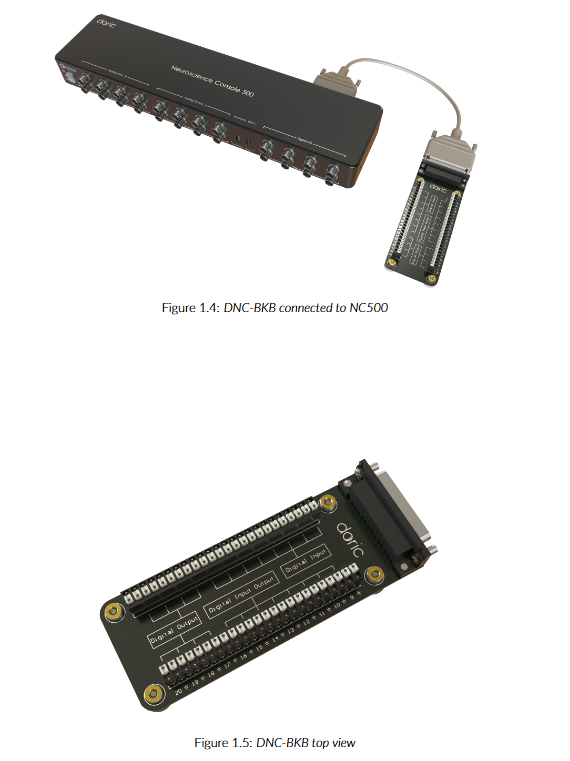

USB3.0 上位通讯口、调试 USB 口、12V 直流电源输入。4. DNC-BKB 转接配件：DB25 配套端子排，分出8 路可配置 IO+8 路专用 DI+8 路专用 DO共 24 路数字信号，弹簧压接式接线，单根公共地即可，拓展 TTL 接线便利性。
上机接线操作步骤（推荐安装顺序）
电脑安装 Doric Neuroscience Studio 配套软件；
2 接入 12V 电源给 NC500 供电；
3 USB3.0 线缆连接设备与工控 / 电脑；
4 按需外接显微镜、电生理探头；
5 模拟 / 数字线通过 BNC/DB25 接外部刺激、采集设备；
6 启动上位软件识别设备、配置实验参数。
硬件关键电气规格
1 IO 通道参数
项目 参数
数字总通道 合计 32 路（8BNC+DB25 分出 24）
数字最大采样 50kSps、DO 最高输出 20kHz
模拟输出：8 路 BNC，0~5V，16bit，最高 10kHz
模拟输入：8 路 BNC，±10V，18bit，最高 50kSps
2 模拟输入（斩波降噪模式）
设备默认开启斩波降噪，压低零点漂移与噪声，采样速率越低有效分辨率越高：0.3kSps 可达 20bit 有效分辨率、噪声 9.6μV；速率越高噪声增大、有效位数下降。
3 电脑最低配置
Win10 64 位系统，CPU 3GHz 八核心，≥8G 内存（推荐 16G），硬盘预留 500MB 空间、优选 SSD，USB3.0 通讯。
4 机械尺寸：115×50×400mm
环境使用规范
工作：0~40℃，湿度 40%~60% RH 无凝露、仅限室内使用；
存储：同温湿度标准。
维保、质保与报废
维护整机免日常保养，禁止私自开盖，故障联系原厂返修；
质保出厂 12 个月质保，人为 / 超工况损坏不在保修范围；
报废遵循欧盟 WEEE 2012/19/EU 废弃电子指令，不可生活垃圾丢弃，联系厂家合规处理。
