ABB Totalflow X 系列差压型流量计算机
时间: 2026-06-05浏览次数：
ABB Totalflow X 系列差压型流量计算机
ABB Totalflow X 系列差压型流量计算机

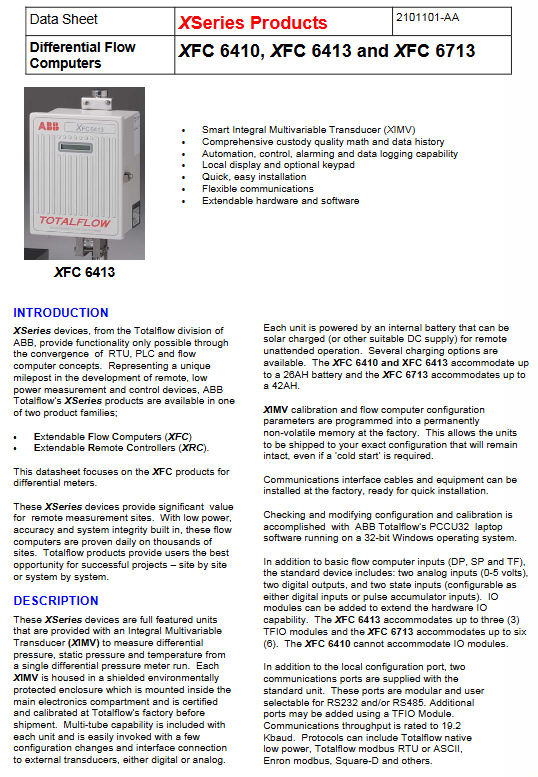

产品概述
产品定位：XSeries 分 XFC 扩展型流量计算机、XRC 远程控制器两大产品线，本文聚焦差压计量专用 XFC 三款机型，内置XIMV 集成多变量变送器，单台即可采集差压 DP、静压 SP、介质温度 TF 三组工艺参数，适配孔板、V 锥、涡轮、超声等多种流量计贸易计量。
应用场景：油气田、管线野外无人值守计量站点，支持贸易交接（符合 API21.1），可单路 / 多路管线计量，太阳能 + 蓄电池直流低功耗供电。
配置特点：XIMV 工厂完成标定、参数固化在非易失存储器，整机出厂按需定制；上位采用 **PCCU32（Windows32 位）** 软件组态、校准调试。
硬件配置与三款机型差异
1 基础标配 IO（全机型统一）
自带：2 路 0~5V 模拟输入、2 路数字输出、2 路可组态状态输入（DI / 脉冲累计 PI 复用）；标配 1 路本地调试口 + 2 路模块化通讯口（RS232/RS485 可选，波特率最高 19.2k）。

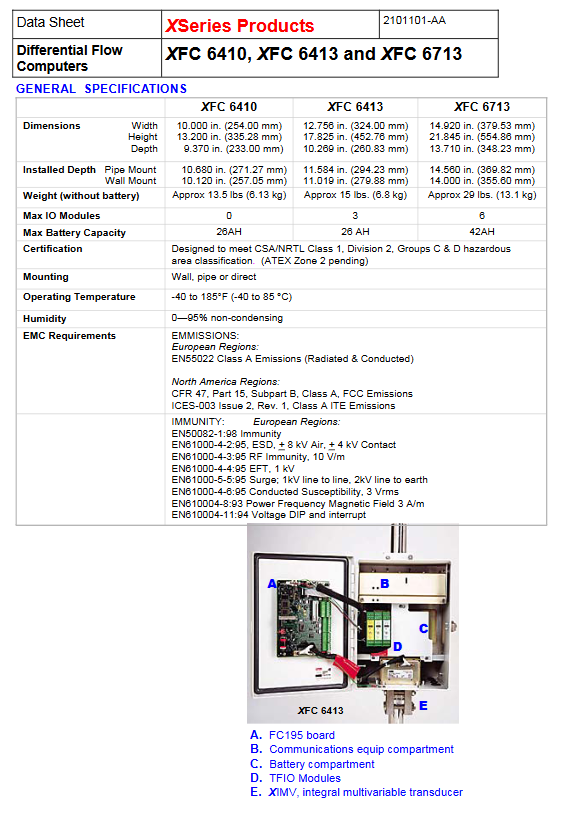

2 机型硬件区别
型号 可扩展 TFIO 模块数量 内置蓄电池最大容量 整机净重 (不含电池)
XFC6410 不可加装 IO 模块 26AH 约 6.13kg
XFC6413 最多 3 块 TFIO 26AH 约 6.8kg
XFC6713 最多 6 块 TFIO 42AH 约 13.1kg
3 TFIO 扩展模块（模块化硬件扩容）
按需选配 IO 卡，设备自动识别硬件并完成组态，可选模块：8 路 AI、4 路 AO、8 路二进制 DI/DO/PI、4 路 RTD、4 路热电偶、阀门控制模块、多协议通讯模块（RS232/422/485）。
4 整机硬件架构（以 XFC6413 为例）
FC195 主控板 + 通讯仓 + 电池仓 + TFIO 扩展槽 + XIMV 多变量传感单元；FC195 主板参数：
供电：标称 12VDC，支持 16~18VDC / 太阳能充电；
存储：512K SR（锂电池后备）+E2PROM（传感器标定）+512K Flash 程序；
外设：专用 LCD 液晶屏、按键接口、I2C 扩展总线、双级硬件密码锁；时钟精度 ±7.5ppm。
5 XIMV 一体式多变量传感器核心参数（整机计量核心）
测量项目：差压 DP、静压 SP、介质温度
DP/SP 精度：量程的 ±0.05% FS，年稳定性 ±0.1% URL，71℃温漂≤±0.15% FS；
测温：-62~110℃，精度 ±0.56℃，标配 100Ω 铂 RTD，内置自动校准；
AD 转换：标称 16 位、最高 18 位分辨率；抗振动、安装倾斜误差可软件修正。
工作温区：运行 - 29~60℃，存储 - 40~85℃。
6 结构与环境参数
壳体：喷铝防护外壳，壁挂 / 管道 / 直接三种安装方式；
环境：工作 - 40℃~+85℃，湿度 0~95% 无凝露；
防爆：CSA/NRTL I 类 2 区 C/D 组防爆，ATEX 2 区待认证；
EMC：满足欧盟 EN、美国 FCC、ICES 各类射频抗扰与发射标准；
电气防护：反接保护、浪涌 / EMI 滤波、PTC 自恢复保险丝、热插拔保护，整机最低功耗＜100mW（8mA）。
软件模块化设计
采用面向对象模块化架构，软件应用可在单设备重复实例化，支持多路管线并行计量，内置大量标准计量 / 控制固件：
流量计量类：AGA3/ISO5167 孔板、V 锥、AGA7 涡轮 / 转子、超声流量计算法，压缩系数 NX19/AGA8 Gross/Detail 核算，符合 AGA3-85/92、AGA5 油气计量标准，满足 API21.1 贸易交接规范。
功能应用类：实时趋势记录、阀门闭环控制、报警事件 RAMS、自定义运算、IEC61131 高级逻辑、罐计量、热值主从核算、工程单位自由切换。
通讯协议：原生 Totalflow 低功耗协议、Modbus RTU/ASCII（主从）、Enron Modbus、Square-D、Btu8000 等多规约，支持用户自定义 Modbus 寄存器映射。
产品核心功能
数据存储：默认存储 45 天小时 / 日累计数据、200 条事件记录，存储时长用户自定义；断电依靠板载锂电池维持实时时钟。
报警管理：上下限监控、可编程滤波、异常事件上报。
计量保障：XIMV 校准时流量数据保持，DP 零点可编程切除，温压全补偿积算。
安全管理：双层级密码权限保护，防止参数与计量数据篡改。
供电方案：铅酸蓄电池标配，太阳能 / 外接 AC/DC 三种充电选型，适配野外无市电场景。
应用与配套
设备本地可选显示屏 + 操作按键，远程通过各类总线组网；如需扩展 IO、通讯，采购对应 TF 模块，详细模块规格参考原厂 2101105~210112 系列配套资料。
