ABB ACS6000 中压变频器
ABB ACS6000 中压变频器
第 1 章 手册基础说明与设备概述
手册适用范围：针对标准型 ACS600 中压变频器，定制化项目配套图纸、专项资料另行补充；整套资料含本手册 + 附录 A~G（附件手册、技术参数、机械图纸、接线图、备件清单、出厂报告、参数信号表）。
术语与商标：收录全手册缩略词（ARU/INU/LSU/COU/EXU 等柜体缩写、DTC/DDCS/S800 等控制名词）；标注 ABB 及第三方注册商标（Modbus、Profibus、Windows 等）。
适用人员资质：拆分装卸、机械安装、电气施工、现场运行、维保 5 类岗位上岗要求，设备调试投运仅限 ABB 认证工程师执行。
权责与合规：
用户需保证作业人员经培训、按规范使用设备，禁止私自改造、使用非原厂备件；
产品遵循 ANSI、IEC、EN、ISO 等多国电气、机械、安全标准，附带 ISO9001/14001、EC 符合性证书；
网络接入安全免责条款：客户全权负责工控网络安全防护。
设备标识与配套工具：设备铭牌位于 COU 柜门内侧，可通过型号、编号区分配置；ABB 提供专用成套维保工具。
第 2 章 关键安全规范
安全分级：按 ANSI 分为危险、警告、注意、提示四级警示，柜体张贴对应安全标识（高压、高温、防夹、起搏器禁入、消防提示等）。
ABB 七大生命安全作业步骤：作业前风险评估→设备定点辨识→断电挂牌上锁（LOTO）→验电确认无压→接地短接→隔离邻近带电体→开工许可闭环，是停电检修强制流程。
主断路器（MCB）关键要求：
MCB 为变频器一级保护，分真空 / SF6 / 熔丝接触器类型，故障分保护跳闸≤75ms、安全跳闸≤500ms两个时限；
故障分断指令需硬接线直连 MC，禁止经普通 PLC 中转（如需中转需 SIL3 认证），厂家推荐双分闸线圈 / 欠压线圈 / 上级后备保护三种配置方案；
MCB 回路每年例行校验。
残余风险提示：电磁场威胁植入医疗器件人员、部件误动作、感应高压、高温有害气体等潜在隐患。
第 3 章 功率器件与柜体结构（产品硬件核心）
ACS600 采用共直流母线模块化设计，分标准柜体、可选柜体两大类，支持单机 / 多电机传动，分水冷、空冷两种散热方案。
1. 标准标配柜体
柜体代号 全称 核心功能
ARU 有源整流单元 IGCT 三电平自换相整流，支持能量回馈再生制动
INU 逆变单元 直流逆变为可调三相交流电驱动电机，多台可并联扩容
LSU 二极管进线整流 12 脉冲不可控整流，无回馈，功率因数≈0.95

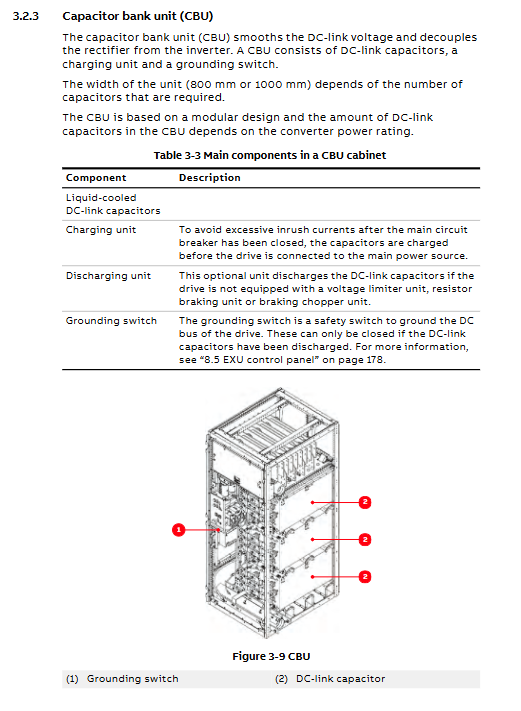

CBU 电容柜 直流母线滤波电容，内置预充 / 放电单元、直流接地开关
TEU 端子柜 高低压电缆接线端子，汇集进线、出线母线
COU 控制柜 整机控制核心，搭载 AMC 主控板、S800 IO、CD 操作面板
WCU 水冷柜 闭式循环水冷系统，含双冗余水泵、水 - 水换热器、去离子装置
2. 选配柜体

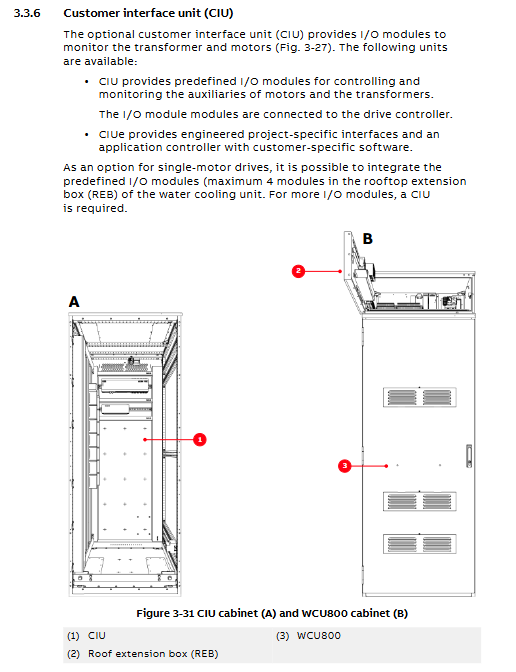

IRU 进线电抗器、IF 进线滤波器、VLU 限压单元、BCU 制动斩波器、R 电阻制动柜、EXU 同步电机励磁柜（配套 DCS800 整流）、CIU 客户接口柜（可选弧光保护 Arc Guard）。
3. 柜体配套设计
散热：水冷标配，空冷选配空 - 空换热器 + 辅风机；
柜体防护：标准 IP32，可选 IP42/IP54，RAL7035 浅灰喷塑，满足 EMC 密封；
抗电弧：4 级 IAC 电弧防护等级，柜体母线分 AC 交流、DC 正负 / NP 中性点、PE 保护地、PG 屏蔽地四类母排。
第 4 章 运输、存放与报废处置
运输：遵循 IEC 运输环境标准，大件分柜分体出货，仅用专用吊具起吊底座，禁止叉车直接抬柜、拼接后整体起吊，吊装倾角≤15°；装箱单、箱体标签用于区分单台设备分箱。
仓储：原装包装下可存放 1 年，超期需 ABB 评估；长期停用需排空水冷介质或加注防冻液，封堵通风口 + 放置干燥剂；电路板等备件防静电仓储。
报废：包装物、元器件按属地环保法规拆解回收。
第 5 章 机械安装施工
前期准备：基础找平、柜体固定（螺栓 / 焊接两种方式，焊接需柜体 PE 接地）、水冷外管路预制；
多拼柜体作业：柜体对位（同轴偏差≤3mm、角度≤5°）、柜体螺栓紧固、水冷管路对接（STRAUB 卡箍按规定扭矩锁紧）；
母排安装：DC/PE/AC 各类母排对接，M12 螺栓：2 层母排 40Nm、≥3 层 60Nm，标配碟形弹簧垫圈；细分 5/7/9MVA、14MVA 等不同功率母排安装规范；
空冷器、泄压阀、顶板密封、抗震附件安装：空冷器 65kg，拆装后复接控制线，IP54 柜体加装密封胶带，船用机型加装顶部减震支撑。
第 6 章 电气安装规范
布线总则：动力电缆与控制电缆间距≥30cm，交叉垂直 90° 敷设，屏蔽层规范接地；光纤最小弯曲半径 25mm、拉力≤1N；
系统接地：整机 PE 母线贯通全柜，主接地单点设在 TEU，电缆屏蔽统一接 PG 母线，EX 励磁柜独立接地规范；
四种电缆进线型式：Roxtec 密封模块、电缆格兰、EMC 密封板，分 TEU/ARU/EXU 柜上下进线施工细则；
线缆预处理：动力 / 控制 / 光纤分别剥头、屏蔽引出接地，EXU 配套 DCS800 的光纤定点接入 COM8x 板；
收尾验收：进线封堵、密封检查，所有电缆绝缘测试合格后方可对接端子。
第 7 章 现场调试（投运）
人员要求：仅 ABB 持证工程师执行参数整定、功能试验；
客户配合：配备熟悉高低压工艺的持证人员，协助做变压器、电机、辅机检查；
八大投运预检清单：机械安装、电气接线、MCB 断路器、输入变压器、电机、绝缘耐压、高压低压供电、备品辅材逐项验收，全部合格方可上电调试；调试完成签署验收文件，交付参数备份。
第 8 章 就地运行操作
各柜体面板：ARU/INU 主控面板、EXU（DCS800）面板，区分就地 / 远程启停、故障复位、急停；
设备状态字：NotReadyOn（未就绪）→ReadyOn（待命）→Charging（预充电）→ReadyRun（就绪）→ReadyRef（运行）→Stopping（停机）→Tripped（故障）全流程；
启停逻辑：正常启停、急停分闸逻辑（急停触发 MC 分断、直流泄放），急停复位需解除闭锁 + 等待母线电压＜50V；
联锁系统：CBU 直流接地开关、柜门安全联锁，只有直流充分放电后才能合闸接地、解锁开门；
选配弧光保护 Arc Guard：故障后 MC 立即分断，需定点查弧故障、复位保护再重启。
第 9 章 CDP 主控面板操作
CDP 为 ACS600 人机界面，五大操作模式：
识别模式上电自动显示机型、固件版本；
实测值模式：同时显示 3 项运行参数，可切换故障历史（存储 64 条故障记录）；
参数模式：参数分组（启停、限幅、通讯等），设参数锁（默认密码 358），运行中部分参数禁止修改；
功能模式：屏幕对比度调节；
就地 / 远程切换：参数 16.04 锁定就地权限，可面板给定转速 / 转向。
第 10 章 预防性及故障维修
1. 维保基础
按 ABB 官方维保计划表执行，备件仅限原厂件，维修全程记录台账，电路板 ESD 防静电操作。
2. 故障诊断
区分报警（不停机自动复归）、故障（分 FC1/FC2，FC1 跳 MC、FC2 不跳断路器），通过 AMC、S800 模块板载 LED 指示灯快速定位；
3. 停电检修标准工序
就地停机→分 MC→等待直流＜50V→CBU 接地开关合闸→解锁柜门→挂三相短路接地棒，是高压检修硬性流程；
4. 典型部件拆装
功率相模块（单重 190kg）、输出隔离母排、各类型风机（COU/WCU/EXU 空冷 / 水冷风机）、空冷器、换热芯拆装更换步骤，含扭矩、接线规范；
5. 日常点检：柜体除尘、滤波器 / 滤网更换、接线紧固、水冷系统巡检。
