OMRON NX502 机型 Sysmac 平台机器控制器硬件使用说明
时间: 2026-06-03浏览次数:
OMRON NX502 机型 Sysmac 平台机器控制器硬件使用说明OMRON NX502 机型 Sysmac 平台机器控制器硬件使用手册,聚焦 NX502

OMRON NX502 机型 Sysmac 平台机器控制器硬件使用说明

OMRON NX502 机型 Sysmac 平台机器控制器硬件使用手册,聚焦 NX502 全系列 CPU 硬件参数、系统架构、电源选型、安装配线、故障检修、备品更换,配套 Sysmac Studio 软件编程调试,产品集成逻辑 + 运动控制、EtherCAT 主站、双路 EtherNet/IP、OPC UA、数据库对接等功能,文档共 7 大正文 + 附录、术语、修订记录。


产品综述与硬件规格

1. 产品定位
NX502 属于欧姆 Sysmac 中大型一体化控制器,集成顺序控制 + 多轴运动控制,本体自带 EtherCAT 主站、双口 EtherNet/IP,可扩展 X-Bus 通讯模块、NX 本地 IO 模块,适配流水线、机床、多伺服设备,支持 IoT 上位对接。

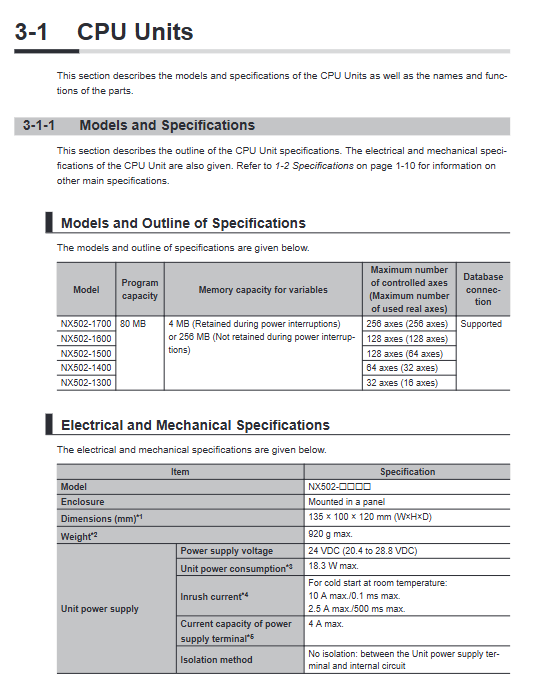

2. 硬件分档(NX502-1300~1700 五款型号,轴资源逐级提升)
程序容量统一 80MB,变量区:保持型 4MB、非保持 256MB;
受控实轴:13 型 16 轴 / 14 型 32/15 型 64/16 型 128/17 型 256 轴;
通讯:PORT1/PORT2 双千兆 EtherNet/IP、PORT3 百兆 EtherCAT 主站,EtherCAT 最多挂载 256 从站;
供电 DC20.4~28.8V,整机最大功耗 18.3W,外形 135×100×120mm,净重≤920g;
本体电容断电后备时钟约 10 天 (40℃),可选 CJ1W-BAT01 锂电池长期保存时钟。
3. 本体外设
SD 卡槽(程序 / 配方 / 日志备份)、可拔弹簧端子、DIP 配置拨码、多状态指示灯(POWER/RUN/ERR/BUSY/SD/ 网口灯)。

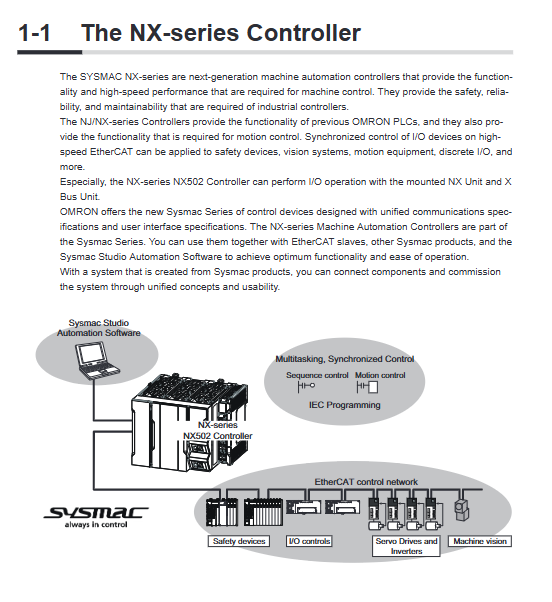

系统硬件架构

1、NX 本地机架结构
CPU 右侧接 NX-BUS,最多 63 个 NX 模块(DI/DO/ 模拟量 / 测温 / 称重 / 通讯等),最右端必须装 NX-END02 端盖;左侧为 X-BUS 接口,最多 4 个 X-BUS 模块(典型 NX-EIP201 以太网模块),X-BUS 由 CPU 单元电源直接供电(总输出 50W),无需外接电源。
2、总线架构
EtherCAT(PORT3):实时运动总线,连接伺服、远程 EtherCAT 端子、视觉、专用 IO,支持线型 / 环网冗余,周期 250μs~8ms 可调;
双 EtherNet/IP(PORT1/PORT2):PORT1 常用接电脑编程,PORT2 对接 HMI、其他 PLC、上位 MES、数据库,双网可内外网隔离;
X-BUS:扩展多路 EtherNet/IP,做大厂区多网段组网。
3、上位调试
电脑通过网线直连 PORT1,使用 Sysmac Studio 软件完成项目组态、编程、仿真、在线调试。


电源系统设计

整机电源分单元电源(内部电路供电)、IO 电源(外部传感器 / 负载供电两路完全分离),严禁同电源混用。
单元电源(给 CPU、NX、X-BUS 内部芯片)
CPU 原生 NX 总线供电容量 10W,机架 NX 总功耗超限时加装附加 NX 电源模块分段供电;X-BUS 模块总功耗上限 50W,由 CPU 单元电源统一输出。推荐 S8VK 系列 SELV 安全电源。
IO 电源(外接传感器、电磁阀负载)
通过附加 IO 电源模块从 NX 总线分布式供电,单段总线 IO 满载上限 10A,电流 / 压降超标、多电压混用场景分段加装 IO 电源单元,支持外部单独给模块端子供电。
选型要点:核算各模块功耗、浪涌电流,搭配空开 / 熔断器,标注不同电流熔断时间标准。


CPU 本体部件说明

DIP 拨码(4 位):安全模式开机、SD 自动下载程序、整机 SD 备份 / 恢复,常态全部 OFF;
状态 LED
POWER:电源;RUN:运行;ERR:故障;BUSY:内置非易失存储写入;
SD-PWR/SD-BUSY:SD 卡电源与读写状态;
三个网口分别独立 LINK/RUN/ERR 指示灯,直观排查通讯;
端子:8 位可拆卸弹簧端子,DC24V + 接地;
SD 卡:支持程序上载下载、配方存储、故障日志、FTP 存取,插拔需先关闭 SD 电源开关,指示灯全灭再取出;
备用电池 CJ1W-BAT01:出厂不配,安装后软件开启低电压检测,寿命 5 年,断电维护需提前通电 5min 给本体电容蓄电。


安装规范

DIN35 导轨直立安装,禁止倒装 / 侧装;控制柜环境:0~55℃、湿度 5~95% 无凝露,远离粉尘腐蚀性气体、大功率变频设备,与高压件间距≥200mm;
配件:PFP-M/CLIPFIX 导轨挡片,机架两端固定防窜动;
模块装配:断电状态卡扣拼接,听到锁止声响才算安装到位,NX/X-BUS 逐个装配,不可整排预装后卡导轨;
SD / 电池拆装规范:防静电操作,SD 严禁读写时断电拔出。


配线规范

单元电源、IO 电源分开走线,接地端子接地电阻≤100Ω;
EtherCAT/EtherNet 使用超五类及以上屏蔽网线,屏蔽单点接地;
弹簧端子规范压线,线缆规格 0.08~1.5mm²,严禁裸线直插;
上电顺序:先 PLC 单元电源→后外设 IO 电源;断电反向,避免上电瞬时误输出。


开关机时序与安全要点

上电:CPU 自检耗时数秒,启动阶段机架 DO 强制 OFF,EtherCAT 从站输出由从站参数决定;
掉电判定:电源低于 20.4V 且持续 2~4ms 判定掉电,立刻终止程序、切断机架 DO、停止 SD 写入;
安全设计:急停、硬件互锁必须外部硬接线,不能仅依靠 PLC 程序;输出粘连、总线断线等异常需外接安全回路兜底;
在线修改程序、强制 IO 前必须现场确认设备安全。


故障诊断与维保

1、故障查看方式
面板指示灯 + Sysmac Studio 在线查故障代码 + 系统事件日志,分重大故障 (整机停机)、部分故障 (对应功能模块停用)、轻微告警;
2、日常点检
定期清灰、检查接线紧固、查看电池低压告警、SD 寿命预警(机型达标可软件监测存储卡老化);
3、整机替换
同型号 CPU 直接插入存有项目的 SD 卡即可恢复程序,伺服原点数据按需重新标定。
