OMRON NX102 机型硬件使用说明
OMRON NX102 机型硬件使用说明
产品概述与机型规格
1 产品定位
NX102 属于 Sysmac 平台中型 PLC，集顺序控制、多轴运动控制于一体，CPU 本体自带1 路 EtherCAT 主站、双路 EtherNet/IP，机架式可自由加装 NX 数字量 / 模拟量 / 特殊功能模块，程序采用 IEC 标准（梯形图 / ST/FB 等），由 Sysmac Studio 全流程组态、仿真、调试。
2 硬件规格（多子型号：9000/1000/1100/1200，差异在最大受控轴数）
供电：DC20.4~28.8V 直流，整机最大功耗 5.8W；
存储：程序 5MB，保持变量 1.5MB、非保持变量 32MB；
轴资源：顶配 15 轴（实轴 12），支持直线 / 圆弧插补、电子凸轮；
接口：PORT1/PORT2 双 EtherNet/IP、PORT3 单 EtherCAT（100M），SD 卡槽、电池仓；
本体尺寸 72×100×90mm，DIN35 导轨安装，单机架最多挂载 32 个 NX 模块。
3 配套软硬件
上位：Sysmac Studio 组态软件；外设：SD 卡（程序 / 备份 / 日志）、CJ1W-BAT01 备用锂电池（维持系统时钟）；扩展件：NX 电源模块、各类 I/O 模块、端子配件。
系统架构设计
1 本地 CPU 机架结构
CPU + 各类 NX 模块 + 末端盖板 NX-END02，模块背插 NX-BUS 内部总线，总线分两路供电：单元电源（模块内部电路）、I/O 电源（外接传感器 / 负载），两路电源分开独立设计，可加装额外电源扩展单元扩容。
2 总线网络架构
EtherCAT（PORT3）：伺服、远程 NX 从站端子、编码器模块、视觉等实时设备，支持线型 / 树型 / 环网冗余（V1.40 以上固件）；
EtherNet/IP（双口）：HMI、上位 PC、其他 PLC、数据库、OPC UA 设备，双网可分内网 / 外网隔离组网；
扩展：可加装 NX 通讯模块拓展 RS485、DeviceNet 等现场总线。
3 上位连接
PC 通过网线直连 PORT1，自动寻址或手动设 IP 实现 Sysmac Studio 在线上下载、监控仿真。
硬件部件明细

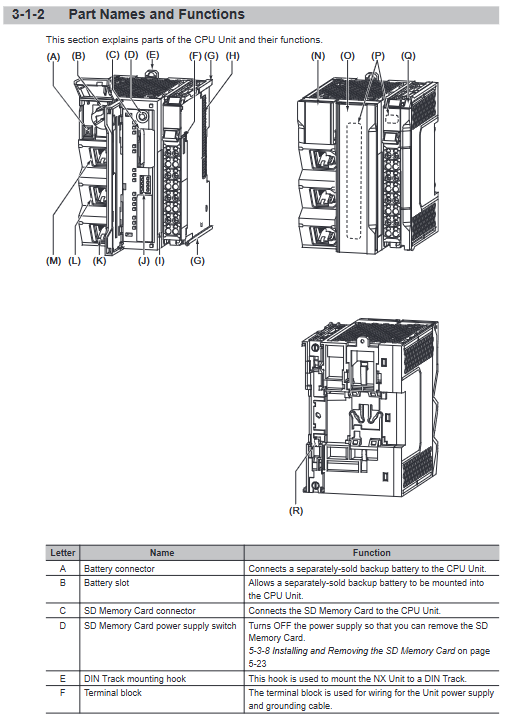

1 CPU 本体部件
指示灯：POWER 电源、RUN 运行、ERROR 故障、BUSY 非易失存储读写、SD 相关指示灯；
DIP 拨码：用于 SD 自动载入程序、安全模式、老版软件兼容设置；
可拆卸弹簧端子：24V/0V 电源 + 接地；
SD 插槽：程序备份还原、配方 / 日志存储，带电源拨钮可带电插拔 SD；
电池仓：选配锂电池，断电维持内置 RTC 时钟（无电池靠本体电容短时保时时长约 10 天 @40℃）。
2 可选配件
SD 存储卡：工程备份、上电自动载入程序，新版 CPU 支持存储卡寿命预警；
电源扩展单元：分 NX 单元电源扩充、I/O 电源扩充两类，解决机架功耗超限；
端子附件：防错编码销 NX-AUX02、导轨隔离垫片；
端板：PFP-M、CLIPFIX 导轨挡片，机架两端固定防窜动。
3 NX 外设模块
数字输入 / 继电器输出 / 模拟量 AD/DA、测温、负载测量、通讯等模块化品类，按需拼接在 CPU 右侧。
电源系统设计
系统分单元电源（给 PLC 自身及 NX 模块内部控制电路）、I/O 电源（外接传感器、执行器）两路独立 DC24V，分开选型布线。
1 单元电源设计
CPU 原生单元电源输出功率上限 10W，满载超限时加装附加单元电源模块分段供电；
选型必须 SELV 安全电源，推荐欧姆龙 S8VK 系列；
功率计算公式：总功耗 =(CPU 功耗 + 所有 NX 功耗)/ 电源效率 (80%)，预留上电冲击裕量。
2 I/O 电源设计
I/O 电源可通过 NX-BUS 总线统一馈电或各模块外部单独供电；
总线 I/O 单段最大供电电流 10A，超流必须插入附加 I/O 电源单元分段；
不同电压（12V/24V）外设混用，通过电源单元隔离分段供电，避免压降异常。
3 空开 / 保险丝选型
依据冲击电流、稳态电流选配断路器，区分单元回路、I/O 回路熔断曲线，规范安装位置。
4 上电浪涌说明
整机冷启动瞬时冲击电流峰值大，电源选型预留余量，防止上电掉闸。

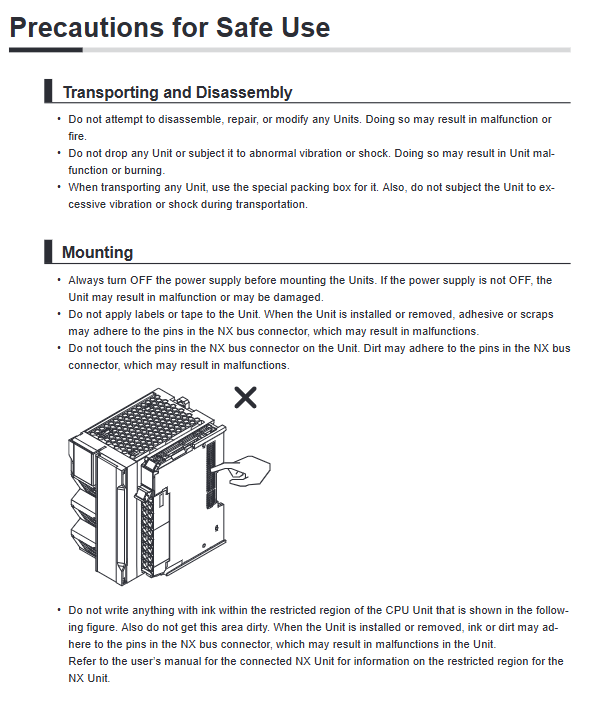

安装规范（DIN 导轨安装）
1 柜体环境要求
环境温度 0~55℃，湿度 5~95% RH 无凝露，远离粉尘、腐蚀性气体、大功率变频器；
安装位置离地 1~1.6m，和高压元器件间距≥200mm，控制柜上下预留通风空间。
2 DIN 导轨安装步骤
导轨选用 PFP（欧姆铝轨）/NS（钢制 DIN35），按标准扭矩锁附导轨；
CPU 先卡入导轨，再逐个拼接 NX 模块，卡扣到位听到闭锁声响；
机架最右端装 NX-END02 端盖，整机左右加装固定端板防移位；
禁止倒装、侧装 PLC，必须直立安装保证散热。
3 SD / 电池拆装
SD：先拨动 SD 电源开关，等 SD-PWR/SD-BUSY 灯全灭再拔卡；读写中严禁断电；
电池：上电满 5 分钟再断电更换，防静电，出厂不配电池、默认关闭低电压报错。
接线规范
1 电源接线
A1/B1 接 DC24V，A3/B3 接 0V，空余端子可并联串接下一台设备电源，单端子限流 4A；
接地端子≤100Ω 接地，地线≥2.0mm²，钢制导轨可省略本体单点接地。
2 端子接线细则
线规：0.08~1.5mm 单芯 / 多股线，推荐冷压端子；
一字螺丝刀斜 10~15° 开孔压线，禁止硬捅破坏端子卡扣；
大功率线缆靠近端子 30mm 以内扎线固定。
3 通讯布线
EtherCAT/EtherNet/IP 使用超五类及以上屏蔽网线，屏蔽层单点接地；
EtherCAT 环网机型支持线路冗余断线自动切换。
4 安全配线要点
控制回路电源先上 PLC 电源、后上设备负载电源；断电反向操作，避免上电瞬间输出误动作。
上电 / 掉电时序与安全设计
1 上电流程
通电后 CPU 自检约 20s，自检阶段机架所有 DO 输出强制 OFF，EtherCAT 从站按自身参数定义输出状态，自检完成进入 RUN/PROG 模式。
2 掉电检测
电压跌落至 20.4V 以下、持续 2~8ms 判定掉电，系统立刻停止程序、切断本体数字输出、终止 SD 读写、记录掉电故障日志。
5 故障安全设计（重点）
紧急停止、设备互锁必须在外部硬接线实现，不能只靠 PLC 程序；
输出触点粘连 / 晶体管击穿风险，外接接触器硬件互锁；
通讯断线、模块故障时，从站输出由从站自身参数决定，系统需外部安全回路兜底。
故障排查与维保
1 故障指示灯快速判定
RUN 灭：停机 / 致命故障；ERROR 常亮重大故障、闪烁轻微异常；BUSY 闪烁：内置闪存存储；
网口 L/A：链路通常亮、闪烁代表数据收发，NET-ERR 亮代表通讯异常。
2 日常点检
定期检查接线紧固、柜内温湿度、灰尘；
锂电池：5 年寿命，定期检查低电压告警；
SD 卡定期备份程序，留意卡寿命报警变量。
3 设备更换
同型号 CPU 替换，SD 卡插入即可一键恢复程序、参数，无需重新组态。
