OMRON C200HX/HG/HE 系列机架式中型 PLC 操作说明
OMRON C200HX/HG/HE 系列机架式中型 PLC 操作说明
OMRON C200HX/HG/HE 系列机架式中型 PLC 官方英文操作说明书（W303-E1-09），围绕硬件配置、存储区划、编程规范、指令全集、程序扫描时序、通讯、故障排查、设备调试九大模块编写，面向电气设计、现场调试、设备维护人员，同时标注 CE 合规、安全使用规范、版本兼容规则，支持 C200H/C200HS 程序无缝移植。
硬件规格与系统架构
1. CPU 三款型号硬件差异
型号 程序容量 DM 内存 EM 扩展内存 时钟 扩展机架上限
C200HE-CPU11-E 3.2K 字 4K 无 无 2 个扩展机架
C200HG 全系列 7.2K/15.2K 6K 1 组 6144 字 内置 2 个扩展机架
C200HX 全系列 15.2/31.2K 6K 3 组 ×6144 字 内置 最多 3 个扩展机架
运算速度：基础指令最短0.1μs（HX）、0.15μs（HG）、0.3μs（HE）。
2. 机架结构
系统由CPU 母板 + 扩展 I/O 机架 + 远程从机架组成，母板分 3/5/8/10 槽规格，每个槽位默认分配 1 个 IR I/O 字；远程从机架搭配 SYSMAC BUS 远程 I/O。模块类型：通用 I/O 模块、高密度 I/O、特殊 I/O（温控 / 高速计数 / 定位）、各类 LINK 通讯模块（PC-Link、Host-Link、SYSMAC NET/LINK）。
3. CPU 本体硬件
接口：外设口（接手持编程器 CQM1-PRO01、上位 SSS 软件）、自带 RS232C 口、可选通讯板 COM；
DIP 拨码开关 6 位：控制程序写保护、存储卡上电自动载入、中英文切换、扩展指令启用、串口默认参数、终端模式；
存储介质：可选EEPROM/EP 程序存储卡（4K~32K），可备份 UM 程序、DM 数据，实现无电池运行；
状态指示灯：RUN 运行、ERR 故障、INH 输出禁止、COMM 通讯。
4. 无电池运行方案
搭配只读存储卡 + 参数屏蔽设置，禁用低电池报警、断电保持寄存器，取消备用锂电池供电。
全内存分区详解
PLC 内存分用户程序区 UM + 九大数据存储区，各区域寻址规则、断电保持特性不同：
IR 区（输入输出继电器）
IR000~IR235、IR300~IR511，对应机架槽位物理 I/O 点位，未占用地址可做内部中间位，断电复位；细分通用 I/O、高密度 I/O、特殊 I/O、远程 I/O 分配地址。
SR 特殊继电器区（系统标志位）
SR236~SR299，系统只读 + 部分可写标志：系统时钟脉冲（0.02s/0.1s/1s/1min）、运算标志 CY/GR/EQ/LE/N/OF、故障标志（电池低、周期超标、I/O 校验错误）、通讯状态、存储卡控制位、时钟寄存器。
AR 辅助继电器
AR00~AR27，断电数据保持，存放各类模块故障码、系统周期、日历时钟（年月日星期）、通讯节点状态、程序追踪参数。
HR 保持继电器：HR00~HR99，位 / 字均可寻址，全断电保持，多用于自锁、配方存储。
LR 链接继电器：LR00~LR63，PC-LINK 组网跨站数据交换，闲置可做内部软元件。
TC 定时器 / 计数器区（TC000~511）：同编号区分触点（位）和当前值（字），计数器 PV 断电保存、定时器上电清零。
DM 数据存储器
DM0000~DM6143 常规读写；DM6000~DM6030 故障履历存储（存 10 条报错信息）；DM6144~DM6655 系统设定区（PC Setup，串口参数、扫描时间、中断配置，仅外设可改写）；DM7000~DM9999 为可分配扩展 DM（从 UM 划拨空间）。
EM 扩展 DM（HX/HG 专属）：多 bank 分页存储，需 EMBC/BXF2 指令切换分页，不能直接寻址，适合大批量配方。
TR 临时继电器（TR0~TR7）：仅用于梯形图分支暂存，程序内部临时变量。
UM 区：存放梯形程序，可手动划出部分空间作为扩展 DM、I/O 注释区。
编程基础与梯形图规范
1. 编程整体步骤
梳理现场 I/O 点位分配；2. 规划特殊模块 DM 地址；3. 绘制梯形图；4. 转助记符；5. 下载校验；6. 在线调试；7. 程序备份。
2. 基础指令
基础逻辑：LD/LDN、AND/ANDN、OR/ORN、AND-LD、OR-LD 块指令（复杂串并联助记符转换必备）；
输出：OUT/OUT NOT；
END (01)：程序结束，无 END 整机无法运行。
3. 程序编辑方式

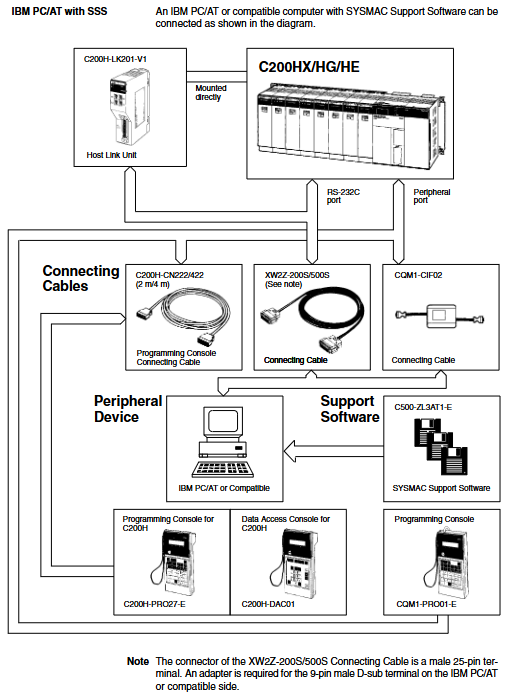

两种编程工具：手持编程器（助记符录入）、SS 上位编程软件（梯形图在线编辑、程序上下载、I/O 注释）；支持在线编辑，但修改前必须确认设备安全。三种运行模式：
PROGRAM：停止运行，编程改程序；
MONITOR：程序运行，可改参数、强制点位；
RUN：正常生产运行，无法改写程序。
4. 关键编程注意
同一输出线圈不能多处 OUT（最后一条生效）；
IL/ILC 联锁、JMP/JME 跳转规范使用，避免程序漏执行；
DIFU 上升沿、DIFD 下降沿微分指令；KEEP 锁存指令。
全指令分类（Section5）
手册完整收录全系列指令，分 29 大类：
位操作：置位复位、联锁跳转、NOP/END 基础；
定时计数：TIM 普通、TIMH 高速、CNT 可逆计数器；
数据移位、数据传送 MOV 系；
BCD 四则、二进制有符号四则运算；
数据转换、比较指令；
子程序、中断指令、步进指令；
特殊功能：FAL 故障报警、FALS 致命停机、TRACE 追踪、FPD 故障检测；
串口 / HOST LINK、各类网络专用指令；
特殊 I/O 模块专用指令（定位、温控、AD/DA）。
程序扫描周期与时序
PLC 循环：输入采样→程序运算→输出刷新；
周期监控：DM 可设定最大扫描时间，超时 SR 标志置位、报警；
I/O 响应时间：区分硬件滤波 + 程序扫描延时，手册提供各指令执行耗时，用于设备安全距离计算；
中断：硬件中断、定时中断，可设高速中断模式，打断主程序执行。
通讯功能
Host Link 上位通讯：RS232/485 组网，上位电脑通过 Host 命令读写 PLC 内存、远程上下载，手册附带全套 Host 指令码与返回错误码；
1:1 PC-LINK：两台 PLC 点对点数据交换；
SYSMAC NET/SYSMAC LINK：光纤大型 PLC 局域网，多站点数据链接；
选配通讯板 COM：拓展多串口、多种总线协议；
NT 触摸屏通讯：1:N 多屏组网。
程序监控与调试（Section7）
手持 / SS 软件均可在线监控点位、DM 数值；
强制 ON/OFF 点位：操作前必须确认现场无人员，防止设备误动；
追踪功能：TRSM 抓取运行数据，用于偶发故障排查。
故障诊断（Section9）
面板指示灯快速定位：ERR 常亮致命停机、闪烁非致命报警；
SR/AR 内置各类故障标志：I/O 错、通讯错、电池欠、程序报错；
DM6000~DM6030 自动记录故障代码 + 发生时间（年月日时分），最多存 10 条，可设置覆写 / 不覆写；
Host 通讯报错分类：帧错、奇偶错、溢出、从站无应答。

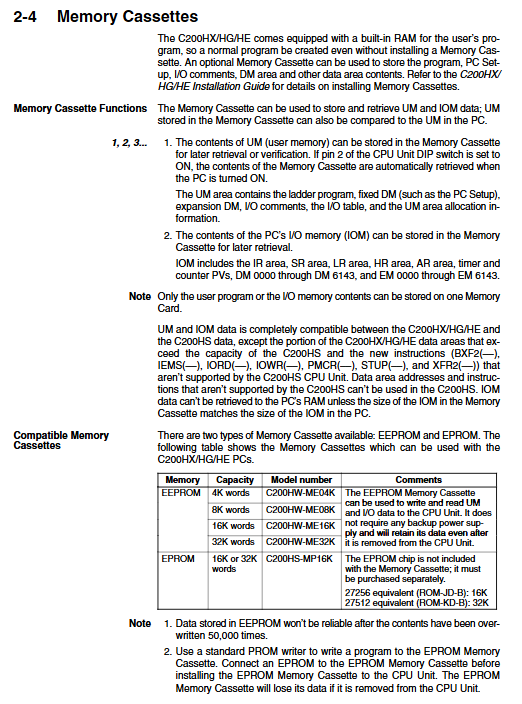

存储卡使用
类型：EEPROM（可反复擦写）、EPROM（需专用烧写器，只读）；
功能：保存 UM 程序、IOM 全内存（IR/HR/DM 等）；
操作：PROGRAM 模式下 SR 对应控制位触发存卡 / 读卡 / 校验；DIP2 脚 ON 上电自动从卡载入程序；
整机免电池：程序固化 EP 卡，上电自动载入，取消后备电池。
程序兼容（重点）
C200HS 程序可直接使用，C200H 老程序可通过 SS 软件转接，注意：
原 C200H 错误存储地址变更；
新机型扫描速度更快，依赖周期时序的程序需要修改；
SYS 系统指令参数自动写入新版 DM 设定区。
