阿自倍尔（azbil / 原山武）SDC35/SDC36 单回路温控器
时间: 2026-06-03浏览次数：
阿自倍尔（azbil / 原山武）SDC35/SDC36 单回路温控器
阿自倍尔（azbil / 原山武）SDC35/SDC36 单回路温控器

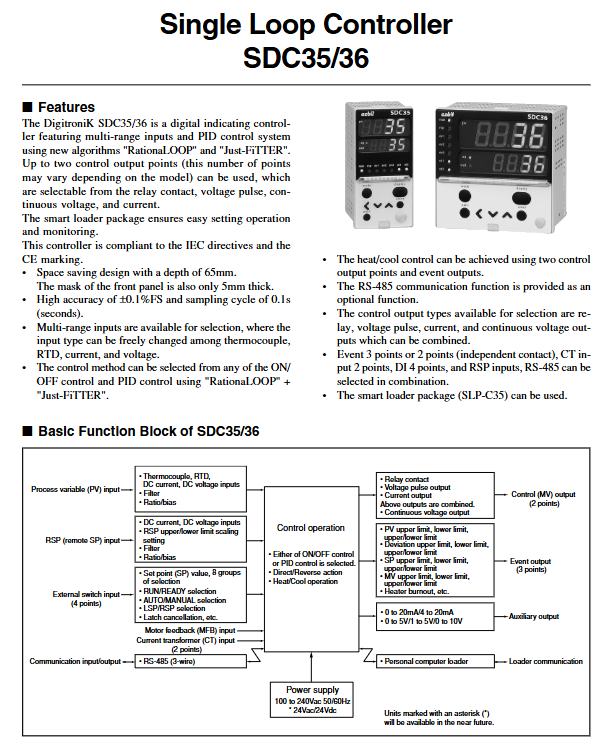

SDC35 (48×96mm)、SDC36 (96×96mm) 经济型通用数字 PID 温控仪表技术资料，采用RationaLOOP+Just-FiTTER 双优化 PID 算法，支持多类型传感器输入、多规格输出选配、加热器断线监测、远程给定、RS485 通讯，模块化选型，满足热处理、烘箱、挤出等各类单回路温度 / 压力工艺控制。
产品外形与安装

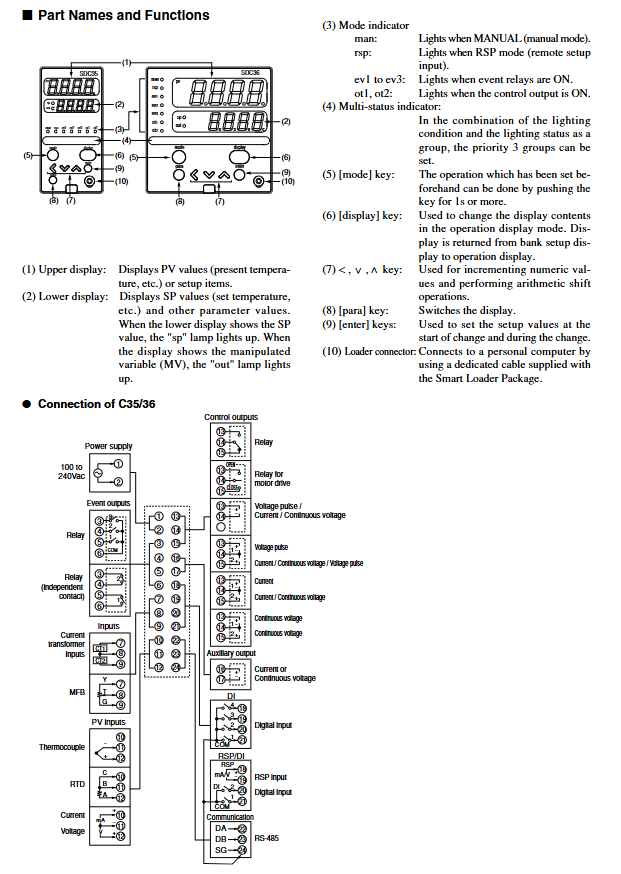

面板尺寸
SDC35：48 (W)×96 (H)；SDC36：96 (W)×96 (H)，整机深度 65mm，面板厚度仅 5mm，DIN 开孔柜装；可单台或多台并排安装，并排使用环境最高温度降至 40℃（单机 0~50℃）。
重量：SDC35≈250g，SDC36≈300g；供电分AC85~264V 宽压、DC24V 两种规格，整机功耗≤12VA。
环境参数：工作温 0~50℃、湿度 10~90% RH 无凝露，符合 EN61010、EN61326，CE 认证。
输入硬件配置
1.PV 过程输入（万能通用）
全规格兼容：全类型热电偶 (K/J/R/S/B/N/T 等)、Pt100/JPt100 热电阻、直流电压 (0~5/1~5/0~10V)、直流电流 (4~20mA/0~20mA)，内置多种分度号，量程自由切换；
采样周期 0.1s，测量精度 **±0.1% FS**（热电偶负温区 ±0.2% FS）；
自带断线报警：热电偶 / 热电阻断线、模拟量超量程分别触发 AL01~AL03 故障代码。
冷端补偿可选择内置 / 外置 0℃补偿模式。
2. 其他输入端子
1.RSP 远程给定输入：4~20mA/0~5/10V 模拟信号外接远程设定值；2.DI 数字输入 (最多 4 点)：无源接点 / 集电极输入，可实现：手自动切换、SP 配方切换、自启停、程序启停、SP 斜坡开关等功能；3.CT 互感器输入 (2 路选配)：外接 0.4~50A 互感器（800 匝规格），实时采集加热电流，加热器开路 / 短路 / 半载故障检测；4.MFB 电机反馈输入：适配阀门伺服电机位置反馈。
输出选型（双路主控 + 多路事件输出，型号编码区分）
1. 两路主控输出（任选组合：继电器 / 脉冲 SSR / 电流 / 电压）
继电器输出 R：250VAC/3A 阻容，机械寿命≥10 万次；
2.电压脉冲 V：19V 脉冲输出，驱动固态 SSR，最小导通 1ms；
3.4~20mA 电流 C：负载最大 600Ω，分辨率 1/10000，精度 ±0.1% FS；
4.0~5/10V 连续电压 D：负载≥1kΩ。
支持加热 / 冷却双路 PID（冷热控制），一路制热一路制冷输出。
2. 事件报警输出（2 点 / 3 点继电器选配）
无源接点，可组态：PV 高低限、偏差超限、MV 输出上下限、加热器故障、手自动、自整定运行、斜坡运行等数十种报警逻辑。
3. 辅助变送输出（选配）：4~20mA/0~10V，PV/SP/MV 隔离变送。
核心控制与软件功能
1.PID 算法：自研 RationaLOOP+Just-FiTTER 抑制超调算法，内置标准 / 快速抗扰 / 小波动三种 PID 特性；支持自动自整定（极限周期法），可存 8 组独立 PID 参数，一键切换。2.控制模式：ON/OFF 位式控制、单路 PID、冷热双 PID、阀门位置比例 PID。3.丰富逻辑功能
SP 多组设定（8 组配方），DI 端子快速切换设定值；
SP 升降斜坡功能，限制设定值升降速率；
三路回路故障诊断：通过 CT 电流 + 输出开度联动，检测接触器 / 加热管断线、短路；
手自动无扰切换、输出限幅（MV 上下限）。
4.加热器故障检测（CT 选配）：监测输出通断状态 + 负载电流，识别加热丝断路、SSR 击穿短路、负载缺相。
通讯与调试
1.RS485 三总线（选配）：Modbus 类从站协议，波特率 4800~38400bps，单总线最多挂 31 台仪表，通讯距离 500m，对接 PLC/HMI。2.SLP-C35 专用编程器：PC 数据线快捷下载参数、批量组态，免面板按键繁琐设置。
面板操作与显示
上下双排 4 位数码：上绿 PV 实测、下橙 SP 设定；指示灯：MAN 手动 / RSP 远程 / OT 输出 / EV 事件状态，配合 MODE、ENTER、上下按键操作。
型号编码规则（C35TR0UA10 示例）
分段定义：尺寸→供电→主控输出 1→主控输出 2→事件输出→DI/CT/ 通讯选配→附加认证，输出、通讯、DI、CT 全部按需选配。
配套备品
安装卡扣、端子防尘盖、两种孔径 CT 电流互感器 (QN206/QN212)、PC 编程线缆 SLP-C35。
