MITSUBISHI ELECTRIC GT25 系列 GOT 触摸屏
时间: 2026-06-03浏览次数：

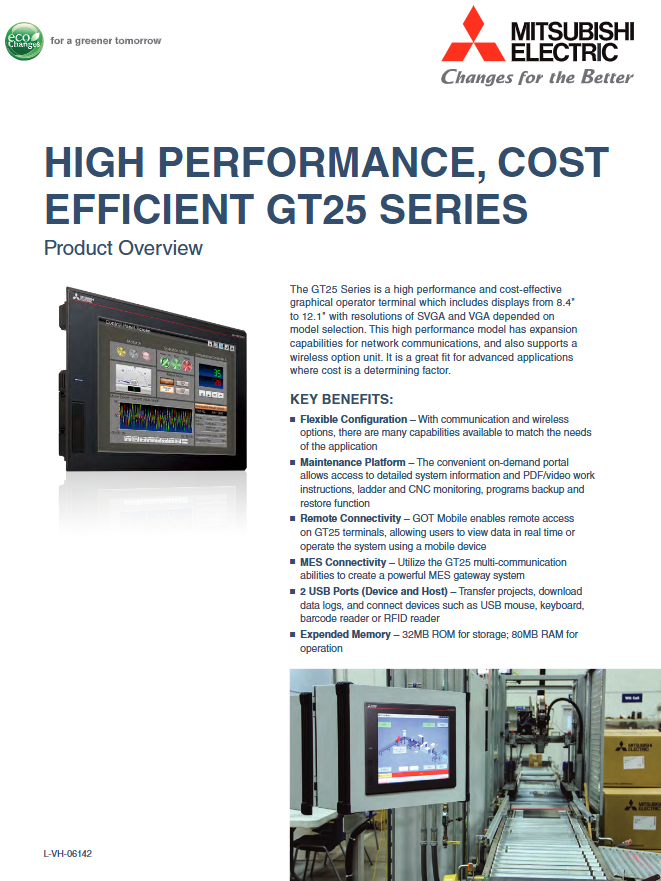

MITSUBISHI ELECTRIC GT25 系列 GOT 触摸屏
MITSUBISHI ELECTRIC GT25 系列 GOT 触摸屏
硬件基础配置
存储规格：内置 32MB 程序 ROM、80MB 运行 RAM，存储空间充足；
USB 双接口：设备口 + HOST 主口双 USB，可工程下载、日志存储，外接鼠标 / 键盘 / 条码枪 / RFID 读卡器等外设；
硬件扩展：支持通讯扩展模块、无线选配模块，硬件拓展性强。
五大核心功能亮点

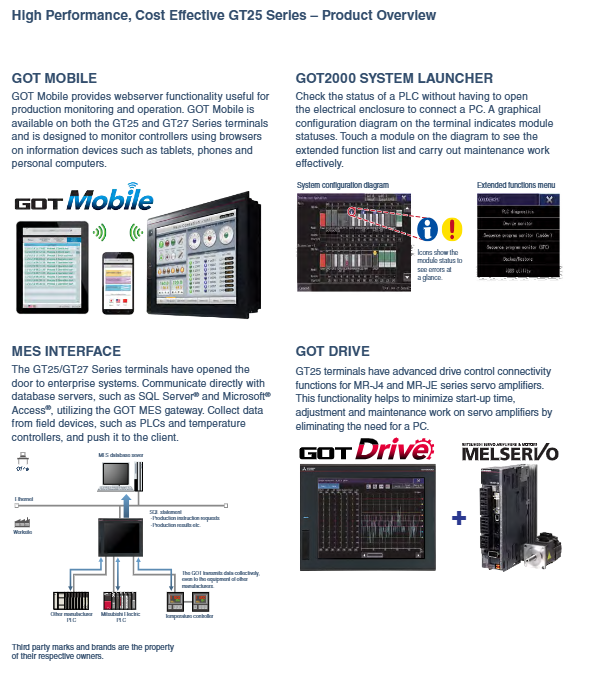

1、GOT Mobile 远程网页访问
内置 Web 服务器功能，手机、平板、电脑通过浏览器远程实时查看画面、远程操作设备，实现异地产线监控，GT25/GT27 通用该功能。
2、MES 网关数据对接
内置 MES 接口，可直接对接 SQL Server、Access 等数据库，采集 PLC、温控器等现场设备生产数据，自动上传上位数据库；支持跨品牌第三方工控设备数据采集，打通车间设备与上层生产管理系统。
3、GOT200 系统诊断平台
无需开盖外接电脑，触摸屏内嵌系统组态原理图，画面图标直观显示 PLC 各模块故障状态；点击对应模块即可调取故障详情、程序查看、参数备份 / 还原、设备维护指导（PDF / 视频说明书），大幅缩短设备检修工时。
4、GOT Drive 伺服调试功能
原生适配三菱 MR-J4、MR-JE 伺服驱动器，省去电脑调试环节，直接在触摸屏完成伺服参数设置、调试、故障排查、日常维护，精简设备调试流程。
5、灵活通讯选配
标配基础通讯，可选各类通讯卡、无线模块，适配多品牌 PLC、仪表、变频器、温控器跨品牌组网。
产品定位与应用
高性价比进阶型触摸屏，兼顾成本与拓展能力，适合需要远程运维、产线数据上云、多设备组网、伺服集中调试的自动化生产线、机械设备、非标设备。
维护与故障排除实践
日常检查项
触摸屏响应是否准确（可执行校准）。
背光亮度是否均匀（LED背光寿命约50000小时）。
风扇（若配置）是否有异响。
通信指示灯是否正常闪烁。
常见故障现象与对策
故障现象 可能原因 解决方案
屏幕无显示，电源LED不亮 电源故障或接线错误 测量24V输入电压，检查极性、保险丝。
触摸失灵，某区域无响应 表面污染或校准丢失 清洁屏幕，进入系统菜单重新校准。
工程无法下载 USB驱动问题或GT Works3版本不匹配 安装三菱USB驱动，确认工程版本≤HMI固件版本。
GOT Mobile无法访问 IP地址设置错误或防火墙阻塞 检查HMI网络参数，尝试ping测试，开放80端口。
MES数据库写入失败 SQL语法错误或权限不足 在GT Works3中测试SQL语句，检查数据库用户权限。
与PLC通信超时 电缆断线、协议设置错误 检查通信参数（波特率、数据位、站号），测试环路。
画面切换缓慢 内存接近满载或脚本复杂 减少每页对象数量，优化脚本循环。
系统启动器高级应用
模块故障诊断：当PLC报“SP.UNIT ERROR”时，通过系统启动器查看具体智能模块的详细错误（如AD模块断线）。
备份与恢复：通过USB U盘直接备份PLC程序（需PLC支持），无需PC。
梯型图监控：配合GOT的“Ladder Monitor”功能（需额外授权），可在HMI上在线监控PLC梯型图，极大提高现场排障效率。
远程维护方案
利用GOT Mobile和VPN路由器，工程师可在家连接工厂HMI，查看报警记录、上传新画面。
对于多个站点，可使用三菱的“GOT Remote Service”云平台（需GT27或特定版本），实现安全的远程穿透。
典型行业应用案例
包装机械（枕式包装机）
需求：多温度区控制、伺服追剪、生产计数、配方管理。
配置：GT25（8.4英寸）+ FX5U PLC + MR-JE伺服。
亮点：使用配方功能存储不同包装规格的设定值；通过GOT Drive调试伺服追剪曲线；MES接口将产量上传到车间数据库。
注塑机周边设备（机械手、模温机）
需求：实时显示机械手位置、报警信息，支持远程诊断。
配置：GT25（12.1英寸）+ Q系列PLC + 以太网。
亮点：系统启动器快速定位PLC通信故障；GOT Mobile允许主管在办公室查看机械手运行效率。
小型水处理控制系统
需求：监控泵、阀、液位、流量，数据需存储到SQL Server。
配置：GT25 + FX3U PLC + 串口仪表。
亮点：GT25同时读取PLC和串口仪表数据，通过MES接口直接写入数据库，无需上位机。
选型建议与配件选择
显示尺寸：需要显示复杂趋势图或大量数据时，选择12.1英寸（VGA 640×480）；需要高分辨率显示精细图形时，选择8.4英寸SVGA（800×600）。
存储扩展：标准工程通常<20MB，80MB RAM足够；若需长时间记录数据日志（CSV），建议使用USB U盘。
无线需求：选择GT25-WLAN型号或订购无线通信单元（GT25-WiFi）。
环境适应性：高温或强振动环境可选GT25防油型或加装冷却风扇。
配件：
USB保护盖（防止灰尘进入）
安装支架和密封垫（IP67F需要）
连接电缆（GT25-C***系列）
