Eurotherm Mini8 模块化温控控制器
时间: 2026-06-03浏览次数：
Eurotherm Mini8 模块化温控控制器
Eurotherm Mini8 模块化温控控制器

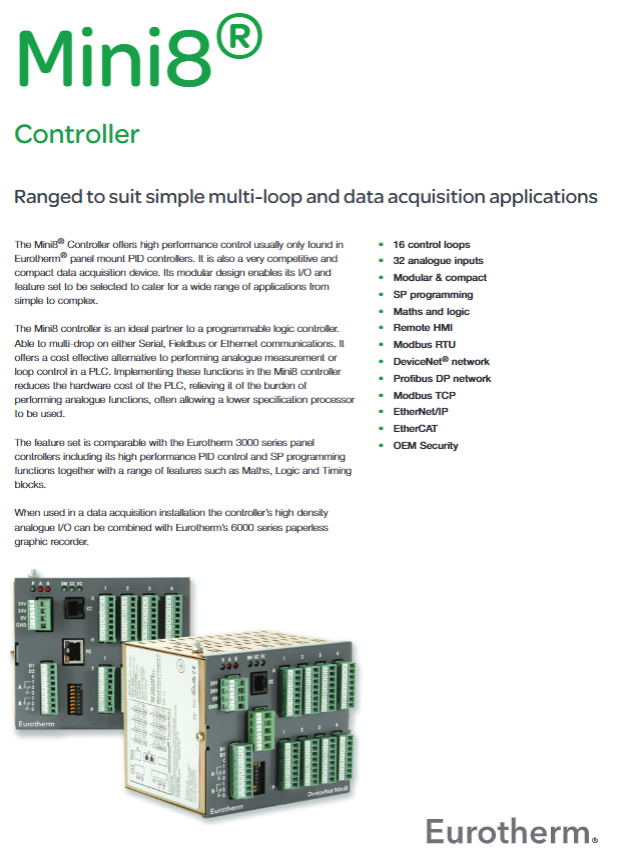

Mini8 是施耐德旗下 Eurotherm（欧陆）紧凑型多回路可编程温控采集控制器，主打模块化 IO 插拔架构，兼具多回路 PID 调节 + 多路数据采集功能，可配合 PLC 分担模拟量测温、温控运算，广泛用于热处理、挤出、烘箱等工业温控场景，配套 iTools 图形组态软件，支持多总线通讯。
产品整体概况
定位：替代 PLC 昂贵模拟量模块，集成 PID 温控、数据采集、逻辑运算、程序段控、配方管理；对标欧陆 3000 系列面板仪表性能。
硬件尺寸：124×108×115mm，净重约 1kg，DIN35 导轨横向安装，柜体上下预留≥25mm 散热空间；供电 DC17.8~28.8V，整机功耗≤15W。
环境规格：工作 - 10~70℃，湿度 5%~95% 无凝露；符合 EN61010（安装类别 II、污染等级 2）、EN61326 工业 EMC，拥有 cUL、CE 认证。
核心容量：最多16 路 PID 闭环，单模块组合最高 32 路模拟输入；内置软件功能库，支持曲线程序、配方、数学逻辑。

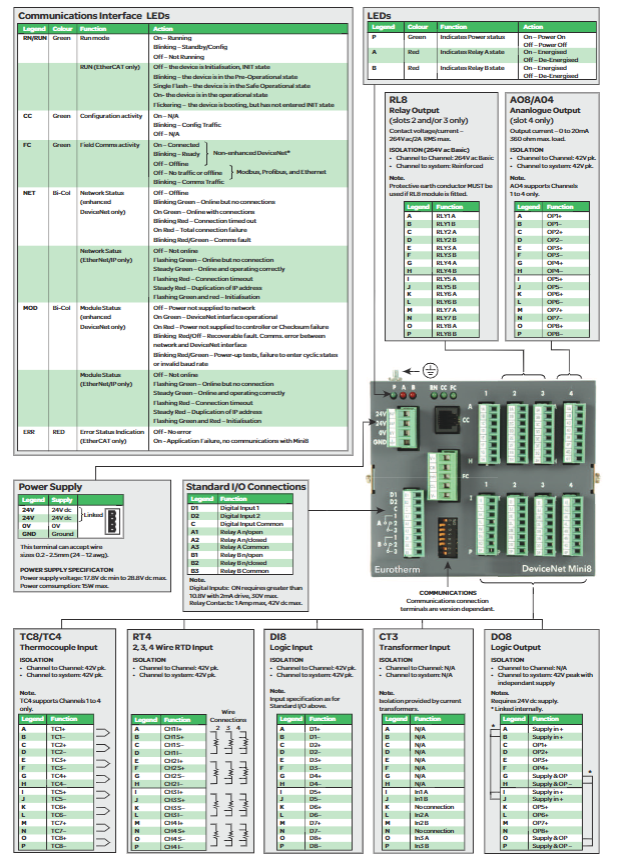

可选 I/O 模块（整机 4 个插槽，分槽位限制）
1. 模拟输入类
TC4/TC8 热电偶卡（4/8 通道）：支持 K/J/S/R/B/T/N/L、mV、自定义分度，20bit 模数，冷端补偿 ±1℃，断线检测，通道间 42V 隔离。
RT4 热电阻卡（PT100/PT1000 通用，4 通道）：2/3/4 线制接入，测温 - 242~850℃，单引线最大 22Ω 阻抗，高精度采样。
CT3 电流互感器采集卡（3 通道）：外接电流互感器 (10~1000:0.05)，0~50mA 工频采集，用于加热器故障诊断，单路 CT 最多监控 6 组负载。
DI8 数字输入卡（8 路开关量）：DC10.8~28.8 为 ON，-28.8~5V 为 OFF，最小脉宽 110ms，电气隔离。
2. 输出类
DO8 晶体管固态输出（8 路）：DC15~30V 负载，单路最大 100mA，支持时间比例调功（SSR 驱动），过流自限流。
RL8 继电器输出（8 路，仅限 2、3 号槽，整机最多 2 片 16 点）：触点 264VAC/2A，机械触点带吸收回路，最小导通 220ms，强电气隔离。
AO4/AO8 模拟量输出（4/8 路 4~20mA，仅 4 号槽）：0~20mA，最大负载 360Ω，精度 ±0.5% FS，隔离型。
3. 本体标配 IO：电源基板自带 2 路继电器 + 2 路 DI 数字输入
核心软件功能
1、PID 控制
可选 4/8/16 路 PID，支持单路 / 双路制冷算法（风冷 / 水冷 / 油冷），自动自整定；输出可选 4~20mA 模拟、通断、时间比例 SSR 输出，具备无扰切换、前馈、回路断线报警、远程设定值、速率限幅。
2、程序段编程（SP 程序，选配）
最多 8 套独立程序，每套 16 段升降温 / 恒温，每程序 8 路事件开关输出，用于热处理炉工艺自动控温。
3、配方功能（选配）
8 组工艺配方，通过 HMI 一键调用修改整机参数，多规格产品快速切换工艺。
4、加热器故障检测（需 CT3 卡）
实时检测加热器开路、短路、半载、SSR 击穿，单控制器最多 8 路负载故障报警，周期性巡检采集电流。
5、运算工具箱（内置海量功能块）
数学：加减乘除、开方、对数、最值、采样保持等 24 个；
逻辑：与或异或、比较、锁存等；
定时器、计数器、积分积算、曲线插值、量程标定、双值无扰切换；
32 路模拟 + 32 路数字 + 32 路断线报警，报警可锁存 / 延时。
6、OEM 加密：可锁组态程序，防止设备程序被非法复制盗用。
通讯配置（协议互斥，订货二选一）
串口 Modbus-RTU（RS485）：双 RJ45，3/5 线可选，4800~19200bps；
现场总线：DeviceNet、Profibus-DP；
工业以太网 RJ45：Modbus TCP、EtherNet/IP、EtherCAT，速率 10/100M。
面板 RUN、ERR、总线状态 LED 指示灯，直观显示运行、故障、通讯状态。
组态与配套
Eurotherm iTools 软件：图形化布线 GWE 组态，拖拽功能块软接线，在线监控参数、故障、曲线；
配套配件：精密取样电阻、不同规格电流互感器、编程连接线等；
订货编码规则：按回路数、IO 类型、通讯、程序 / 配方 / 软件选项自由选配。
典型配套方案
温控 + 报警：TC8 测温 + DO8 固态输出驱动 SSR+CT3 测流（加热丝故障监测）；
多路采集：多片 TC/RT 卡 + AO 变送，配合上位记录仪（欧陆 6000 无纸记录仪）；
PLC 扩展：总线对接 PLC，把现场测温、温控数据上传。
