SICK RLY3-EMSS300 安全继电器

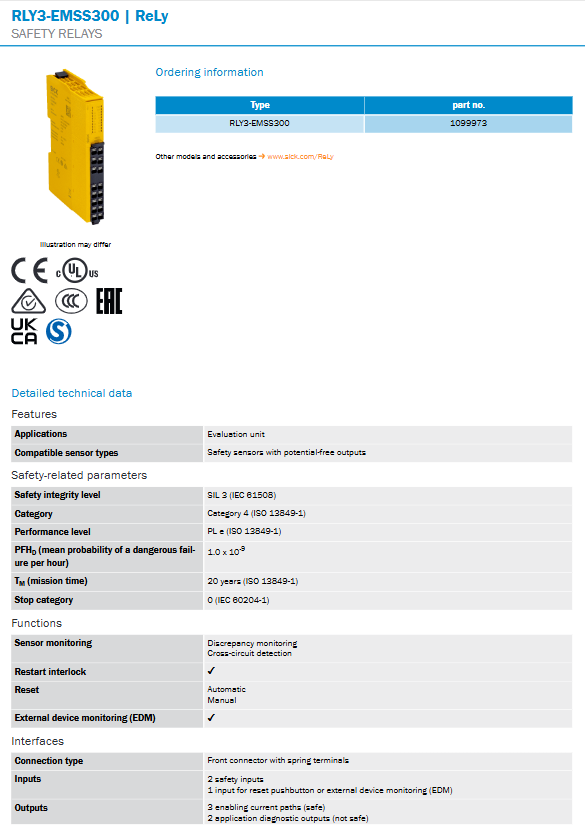

产品基础信息

型号编码：RLY3-EMSS300，物料编号 1099973；

配置方式：纯硬件接线组态，无软件参数设置；

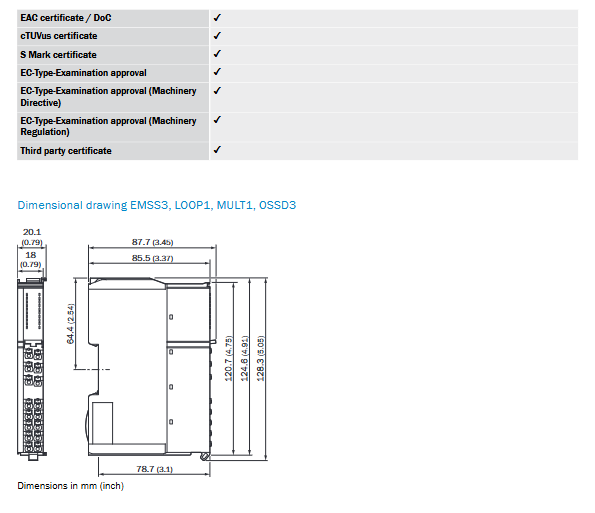

安装尺寸：宽 18mm× 高 124.6mm× 深 85.5mm，重量 150g，标准 DIN 导轨安装，外壳 IP20 防护；

接线：弹簧前接线端子，整机 DC24V（16.8~30V）SELV/PELV 安全超低电压供电，功耗≤2.5W。

安全等级关键参数

安全等级：IEC61508 SIL3、ISO13849-1 PL e / Category4；

危险失效概率 PFH=1.0×10⁻⁹/h；

使用寿命 TM=20 年；

停机类型：Cat.0（立即切断负载电源）；

取得认证：CE、cULus、CCC、中国 RoHS、EAC、UKCA 等多国合规证书。

输入端口定义

2 路安全输入：双通道接线，自带通道偏差监测 + 跨线短路检测，适配无源触点式安全门 / 急停开关；输入额定 24VDC，输入电流 4~6mA，两路按钮同步触发允许时差≤3s；内置 PNP 测试脉冲输出（3 路，脉宽 2ms、间隔 40ms），自动检测线缆短路断线。

1 路多功能输入：二选一，自动 / 手动复位接入或 EDM 外部负载反馈监控（接触器辅助触点反馈），电压规格同安全输入。

复位模式：支持自动复位、手动复位两种接线配置。

输出端口配置

1. 三路安全常开触点（主功率输出）

触点为强制导向银镀金触点，额定 10V~230V 交直流通用；

单路额定 6A，三路总电流上限 12A；

安全回路分断响应时间 12ms；

机械寿命 10⁷次通断，过电压类别 III、耐压 6kV。

2. 两路非安全推挽诊断输出

短路保护型半导体输出（PNP/NPN 两用），用于 PLC 故障信号采集：

PNP 输出最大 120mA，NPN 吸入≤15mA，高电平≥Vs-3V、低电平≤3V。

环境与电气工况

温湿度：工作 - 25℃~+55℃，储存 - 25℃~+70℃，空气湿度≤95% 无凝露；

EMC 性能：符合 IEC 工业电磁发射与抗干扰全套标准，可用于常规工控柜环境。

适用场景与产品特点

适配器件：仅支持无源机械触点类安全传感器（急停按钮、机械式安全门开关），不兼容 OSSD 半导体光栅；

核心功能：双通道故障甄别、线缆跨接短路自检、EDM 负载反馈监控、可选手动 / 自动重启联锁；

应用：机床、自动化设备急停回路、安全防护门安全切断控制。
