Nordson DAGE4000 键合拉力测试仪

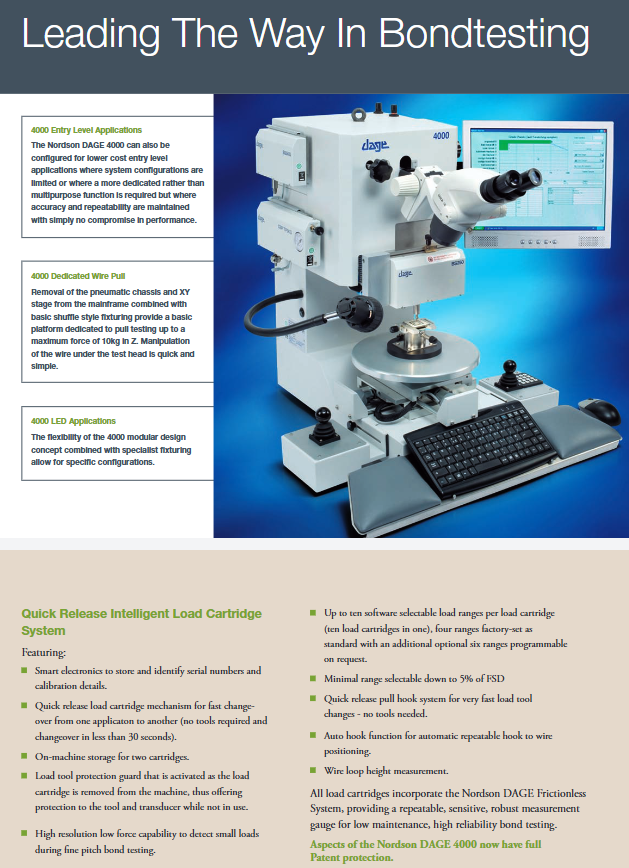

产品定位与人机工程设计

行业地位：DAGE4000 是传统及新型微电子键合测试的行业基准机型，可按需定制入门经济型或专用测试版本，在精简配置前提下保证测试精度与重复性。

人性化操控：整机按人体工学设计，优化工作台高度、光路视线、扶手与按键位置，预防操作人员重复性劳损（RSI）；软件可存储操作员个性化配置（左右手摇杆、按键偏好、显微镜点位参数），参数可迁移至同型号设备，快速换机调试。

多场景机型定制方案

依托模块化结构，可做三种专项配置：

专用引线拉力款：取消气动机架与 XY 工作台，搭配简易工装，仅做 Z 向引线拉力测试，最大测力 10kg，引线装夹便捷。

LED 专用机型：配合定制夹具，适配 LED 元器件专项键合检测。

通用标准版：搭载全套硬件，兼容全品类微电子器件多类型测试。

核心硬件：快拆智能载荷传感器模组

1. 快换结构

智能载荷模组内置芯片，储存序列号、校准数据；无需工具，30 秒内完成模组更换，机台可常备 2 个备用模组；模组拆下时自动触发防护装置，保护测力传感器与测头。

拉力挂钩同样免工具快速拆装，支持挂钩自动对位、引线弧高测量。

2. 量程与测力技术

单个载荷模组内置 10 档软件可选量程，出厂预设 4 档，剩余 6 档可按需编程定制，最小量程可降至满量程（FSD）的 5%；

全系模组搭载诺信无摩擦测力系统，实现小载荷、细间距键合的高精度微量力检测，测量稳定、维护成本低。

支持全品类键合测试项目

设备软件适配多种主流微电子测试工艺：冷凸点拉力、空腔焊球剪切、矢量引脚拉力、BGA/CSP 多分区剪切、金球剪切、引线拉力、芯片剪切、柱钉拉力、倒装芯片拉力等，对应 JEDEC、MIL、ASTM、JEITA 等国际行业测试标准。

精度、重复性与校准能力

1. 测试精度指标

整机测力精度：所选量程满量程误差 ±0.25%；载荷模组经英国 UKAS 认证，精度 / 重复性可达 0.01%（100ppm）；

Z 轴焊球剪切定位全行程 ±10μm、2mm 行程内 ±2μm，整机 Z 向定位经激光校验 ±1μm；

XY 工作台（50mm 行程）：定位精度 ±10μm、重复精度 ±5μm、分辨率＜1μm；Z 轴分辨率 0.125μm。

2. 校准功能

支持全自动平面校准，可通过国标溯源砝码自动完成载荷模组校准与线性校验，校准数据存入模组并可打印；支持无砝码自检，配套校准工装可用于设备 GR&R 测量系统分析，载荷模组超校准容差自动报警。

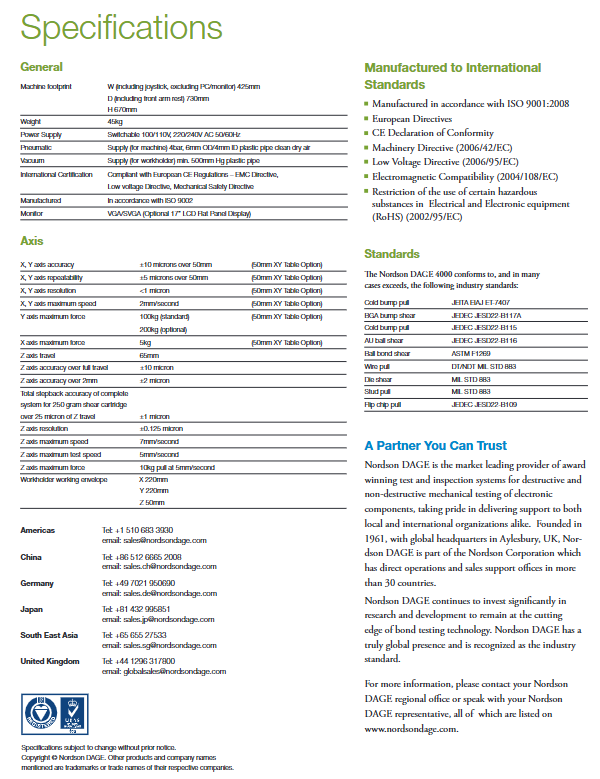

整机硬件规格参数

外形与重量：设备占地 425mm（宽）×730mm（深）×670mm（高），净重 45kg；

供电和气源：交流宽电压 100/110V、220/240V（50/60Hz）；气源 4bar 洁净干燥压缩空气，工件夹具真空≥500mm 汞柱；

行程与载荷：Z 轴行程 65mm，Z 向最大拉力 10kg；Y 轴标准测力 100kg（可选 200kg），X 轴最大测力 5kg；工作台有效行程 X/Y 各 220mm、Z50mm；

配件：标配 VGA 显示器，可选 17 英寸液晶显示屏。

资质合规

体系认证：生产遵循 ISO9001:2008 质量管理体系；

欧盟合规：取得 CE 认证，满足机械指令、低电压指令、EMC 电磁兼容、RoHS 环保指令；

测试标准：测试方法符合 JEDEC、MIL-STD-883、ASTM、JEITA 等多国权威行业规范。
