HMS Anybus Communicator 通信网关操作维护说明
时间: 2026-06-02浏览次数：
HMS Anybus Communicator 通信网关操作维护说明
HMS Anybus Communicator 通信网关操作维护说明
DME Systems 定制版 HMS Anybus Communicator（ABC3007）通信网关的操作与维护手册，核心用于串口（RS‑232/485） ↔ EtherNet/IP 协议转换，面向设备替换、配置备份、日志导出、故障排查等现场维护场景。

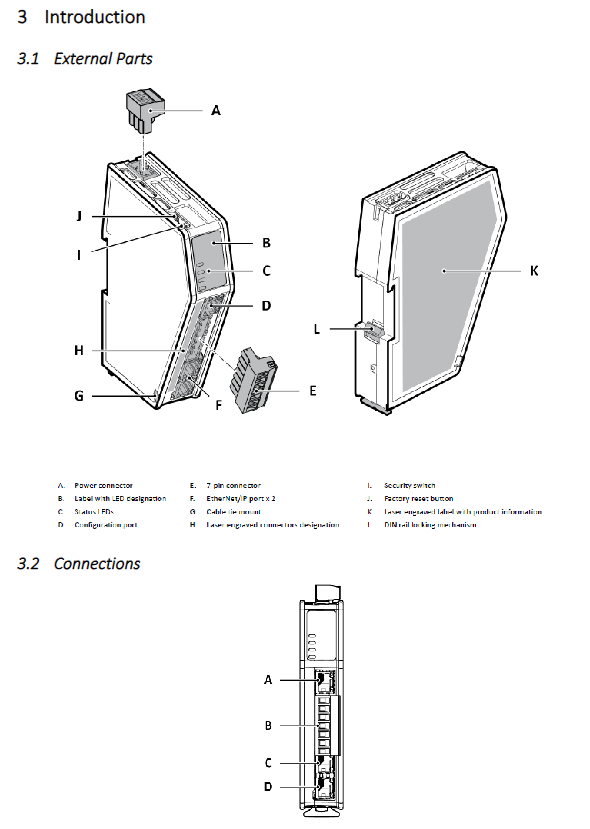

设备概述
1. 核心功能
串口（RS‑232/485） ↔ EtherNet/IP 协议转换器，实现串口设备接入工业以太网。
2. 外部接口与部件（关键）
电源接口：12–30 VDC
配置口：用于调试
7 针串口：RS‑232/485
双以太网口（X1、X2）
安全开关（Security Switch）：锁定 / 解锁配置
复位按钮：恢复出厂
状态 LED、以太网 LED
DIN 导轨卡扣
3. 电气连接
供电：12–30 VDC（Pin1：电源，Pin2：GND）
以太网：RJ45（X1、X2）
串口：RS‑232/485（7 针）
状态指示灯（现场诊断必备）
1. 运行 LED（D）
常绿：运行正常，EtherNet/IP 已连接
绿红闪烁：启动自检 / 故障
灭：无电
2. 安全开关 LED
常亮：安全开关锁定（不可改配置）
灭：解锁（可配置）
3. 以太网 LED（A）
黄闪：100M 活动
常亮：链路已连接（10M）
安全注意事项
必须先阅读 DME 安全手册 A1678-ED
危险 / 警告 / 注意三级风险提示
废弃需环保处理，联系 DME 指导
核心操作流程
1. 替换设备配置（换件必看）
目标：把旧配置导入新网关
新设备上电
PC 设为 192.168.0.x 网段
PC 网口 → 设备 X1 网口
浏览器访问：192.168.0.10
进入：Files & Firmware → Import
载入备份配置文件 → 选 Import Settings
点 Apply 写入
进入 EtherNet/IP → 设置 IP 与子网 → Apply
接回 X2 网线完成

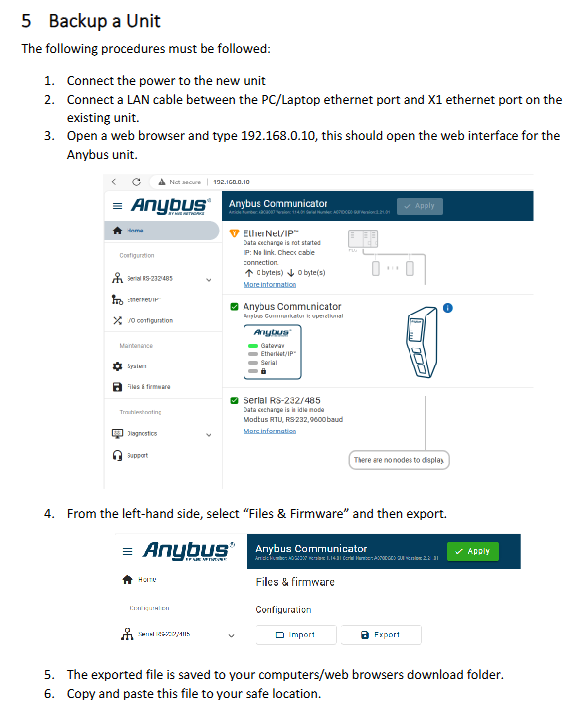

2. 配置备份（日常维护）
接 X1 网口，访问 192.168.0.10
Files & Firmware → Export
配置文件保存到电脑
3. 串口日志记录（调试故障）
用于抓取串口数据，排查通信问题
连接 X1，访问 192.168.0.10
进入 Diagnostics → Serial RS‑232/485
Start 开始记录 → Pause 停止
Export 导出为 .xlsx 文件
环境与存储
存储：干燥清洁，5–25°C
供电：12–30 VDC
防护：工业 DIN 导轨安装
