Kepco BOP 系列四象限双极性电源
时间: 2026-06-02浏览次数：
Kepco BOP 系列四象限双极性电源
Kepco BOP 系列四象限双极性电源
产品总览与核心定位
BOP = Bipolar Operational Power Supply（双极性运算功率电源）
工作模式：四象限运行，可输出也可吸收功率（源 / 泄一体）
电压范围：±6V ~ ±1000V
功率段：40W / 200W / 400W / 1000W
技术类型：
线性型：200W/400W/40W 高压
开关型：1000W（带能量回收）
核心用途：模拟双向负载、电池测试、电机 / 磁铁驱动、压电负载、电镀、粒子束、医疗成像、太阳能测试
核心技术原理：四象限工作
Ⅰ、Ⅲ 象限：电源向负载输出功率（源模式）
Ⅱ、Ⅳ 象限：电源从负载吸收能量（泄放模式）
优势：电压 / 电流可平滑过零、无换向死区、可驱动感性 / 容性负载
全系列型号分类（最清晰）

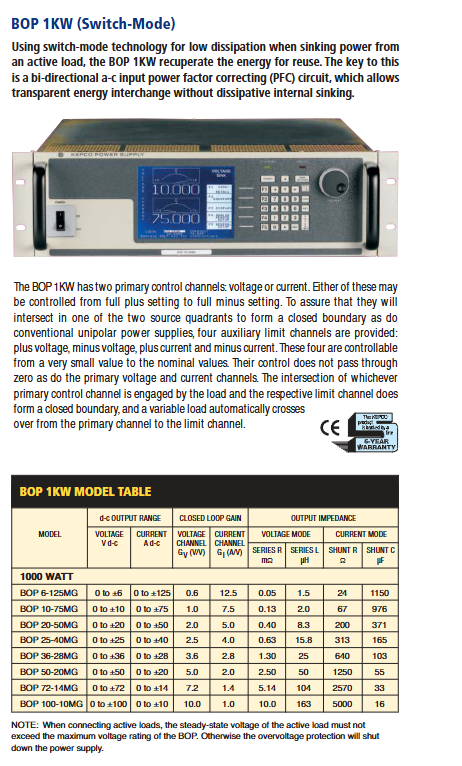

1）BOP 1000W 开关型（MG/GL）
特点：双向 PFC、能量回收回馈电网、高效率、数字控制
型号：±6V/±10V/±20V/±25V/±36V/±50V/±72V/±100V
GL 版本：超低纹波（电压 0.02% rms，电流 0.01% rms），适合磁铁 / 电机
2）BOP 200W / 400W 线性型（M/D/L/C/4886）
M：模拟表头
D：数字显示
L：优化驱动感性负载（最大 1H）
C：优化驱动容性负载（最大 10mF）
-4886：GPIB 程控
3）BOP 40W 高压线性型
BOP 500M：±500V / 80mA
BOP 1000M：±1000V / 40mA（文档标题对应型号）
BOP 1000M（高压型号）关键参数
输出：±1000V / ±40mA
闭环增益：电压 100V/V，电流 4.0mA/V
输出阻抗：电压模式 0.2Ω，电流模式 400MΩ
带宽：高速线性功放级，适合动态波形输出
用途：高压测试、静电、粒子加速、科研高压源
核心功能与特性
1）控制能力
双主通道：电压模式 / 电流模式
4 路限幅：正 / 负电压限、正 / 负电流限
前面板键盘 + 图形 LCD
支持：GPIB (IEEE488.2) / RS232 / RS485，SCPI 指令
2）内置任意波形发生器
可组合：正弦、三角、斜坡、锯齿、方波、直流
每波形最多 3933 点，循环 1~255 次或连续运行
可模拟畸变、跌落、噪声叠加，用于可靠性测试
3）保护功能
输出过压 / 过流、过温、风扇故障、PFC 异常
输入断路器保护
保护动作后闭锁，需复位或重启
4）并联 / 串联扩展
并联：最多 5 台同型号，增流
串联：最多 3 台同型号，增压（最高 300V）
主从控制，自动均流 / 均压
专用优化版本（工程关键）

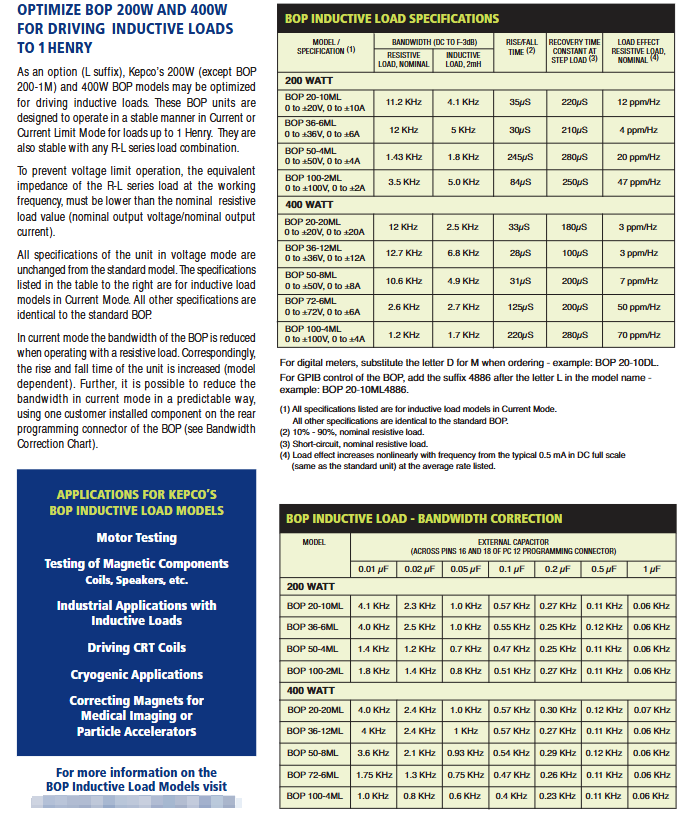

① L 型：感性负载优化（线圈 / 电机 / 磁铁）
稳定驱动 1H 电感
电流模式带宽可调，无振荡
应用：电机测试、磁场线圈、CRT 偏转、低温磁体
② C 型：容性负载优化（压电 / 电容 / 电池）
稳定驱动 10mF 电容
纹波比标准型低 50%
应用：太阳能电池、压电执行器、电容测试、电镀
③ GL 型（1000W）：超低纹波
专为高精度磁场、科研设备设计
电气规格要点
输入
单相 176~264VAC，50/60Hz
功率因数：源模式 0.99，泄模式 0.97
符合 EN61000-3-2 谐波标准
输出精度（典型）
源效应：0.05%
负载效应：0.1%
温漂：0.02%/°C
纹波：开关型 2% p-p，线性 / C/GL 型更低
带宽
1000W 电压通道：最高 2kHz
电流通道：最高 800Hz
线性高速型可达数十 kHz
典型应用（文档明确列出）
汽车：电池 / 电机模拟与测试
太阳能：I-V 曲线、暗特性测试（标配 LabView 驱动）
磁性 / 线圈：粒子束校正、医疗成像磁铁
半导体：晶圆沉积、电镀
工业测试：压电、电容、感性负载、双向电源模拟
物理与环境
尺寸：1000W 为 19"机架 5.25" 高
重量：约 24kg
工作温度：0~50°C
冷却：双风扇后出风
认证：CE、EMC、低压指令合规
