Schneider Modicon M340 中型 PAC/PLC 选型与规格
时间: 2026-06-02浏览次数：
Schneider Modicon M340 中型 PAC/PLC 选型与规格
Schneider Modicon M340 中型 PAC/PLC 选型与规格
产品定位与核心特性
1. 定位
中型模块化 PAC/PLC，面向设备自动化、产线、基础设施、水处理、油气、冶金、楼宇暖通等中高端场景。
2. 五大核心优势
紧凑：尺寸小、单槽占位、原生集成通信
灵活：多机架扩展、热插拔 I/O、SD 卡备份 / 升级
可扩展：最大支持 4 机架、63 槽、高密度 I/O
坚固：抗振 30g、抗干扰远超标准、宽温 / 防腐版本
可持续：Green Premium、共用 X80 模块降低备件成本
3. 平台兼容性
共用 Modicon X80 机架、电源、I/O 模块（与 M580 通用）
支持 Modicon STB 分布式 I/O
统一编程软件：EcoStruxure Control Expert（原 Unity Pro）

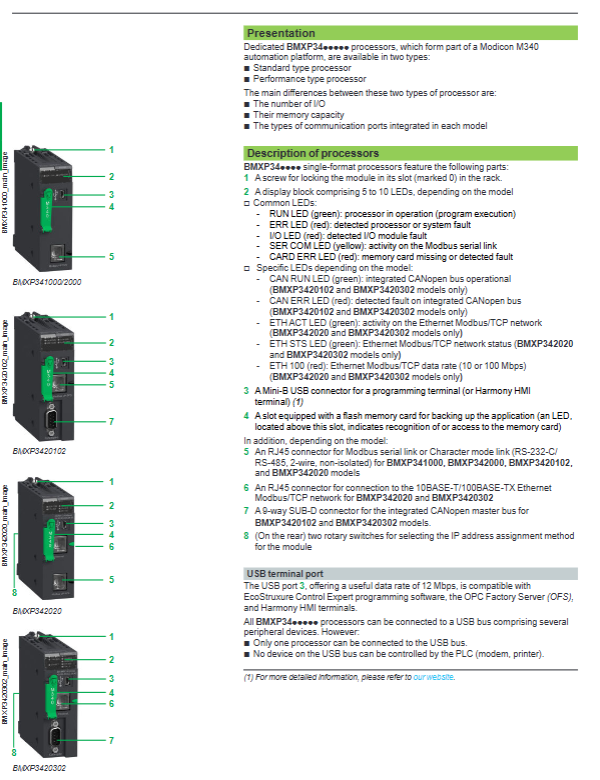

处理器型号（核心）
共 5 款处理器，分标准型与性能型：
BMXP341000（标准）
最大 2 机架、512 点 DI/DO、128 点 AI/AO、20 个专用通道
BMXP342000（性能）
最大 4 机架、1024 DI/DO、256 AI/AO、36 专用通道
BMXP3420102（性能 + CANopen）
内置 CANopen 主站，适合多轴 / 伺服设备

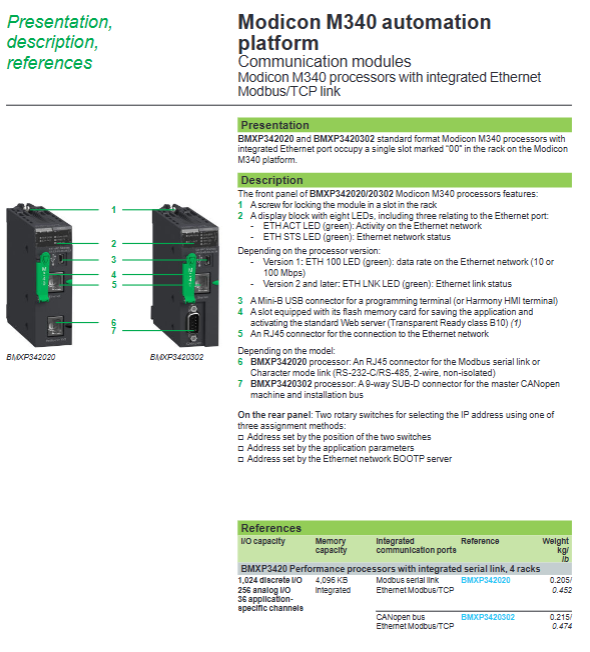

BMXP342020（性能 + 以太网）
内置 Modbus/TCP，适合联网分布式系统
BMXP3420302（性能 + 以太网 + CANopen）
顶配，双总线全功能
关键参数
执行速度：4.2~8.1 K 指令 /ms
内存：标准 2MB，性能 4MB
内置接口：USB、串口、部分带以太网 / CANopen
SD 卡：程序备份、Web 服务器、数据存储（8MB/128MB）
硬件系统（X80 模块化）
1. 机架（背板）
插槽：4/6/8/12/16 槽
类型：X-bus 单总线、双总线（X+Ethernet）
扩展：最多 4 机架，X-bus 线缆最长 30m
2. 电源模块
供电：AC100~240V / DC24V/48V/125V
功率：17W~40W
可选冗余电源，高可靠场景适用
3. I/O 模块（全覆盖）
数字量：8/16/32/64 点，AC/DC/ 继电器
模拟量：4/8 通道，电压 / 电流 / 热电阻 / 热电偶、HART
专用模块：
高速计数（2/8 通道）
运动控制（PTO 脉冲输出）
时间戳（1ms 精度）
称重、SSI 编码器
通信系统（最强大部分）
1. 原生端口
USB：编程 / 调试
串口：Modbus RTU/ASCII、RS232/485
以太网：Modbus/TCP、Web 服务器、SNMP、FTP
CANopen：驱动伺服、变频器、软启动器
2. 扩展通信模块
以太网：Modbus/TCP、EtherNet/IP、双端口
RTU 远程：DNP3、IEC60870-5-101/104（水利 / 电网）
现场总线：PROFIBUS DP、AS-Interface
光纤：远距离、抗干扰
高级：OPC UA、IEC61850（电力）
3. 工业以太网功能
I/O Scanning：远程 I/O 自动扫描
FDR：快速设备更换，免配置替换
NTP：时间同步，精度 5ms
Global Data：PLC 间实时数据共享
Web 服务器：远程诊断、变量监控、报警页面
邮件报警、数据日志（CSV 存储到 SD 卡）
系统架构（4 类标准方案）
本地 I/O 架构
集中式控制柜，单机架 / 多机架扩展，适合设备控制
现场总线架构
本地 I/O + CANopen/Modbus/Profibus 分布式设备
以太网分布式架构
以太网带分布式 I/O（STB）、变频器、仪表
企业级架构
连接 SCADA、MES、云平台，EtherNet/IP + Modbus/TCP 双网
恶劣环境版本（H/C/T 型）
1. 强化特性
温度：-25℃~+70℃
防护：三防涂层（防潮、防盐雾、防腐蚀）
认证：
IEC 60721-3-3 3C1~3C4
ISA G1~G4
盐雾、硫化气体、高湿环境适用
适用：海上平台、冶金、化工、矿山、沿海
2. 型号标识
H：强化型
C：涂层防腐型
T：宽温型
安全与认证
1. 功能安全
支持 IEC 61508、IEC 61511、ISO 13849-1
可构建安全回路，配合安全模块达 SIL2/PLd
2. 国际认证
常规：CE、UL、CSA、RCM、EAC、UKCA
防爆：ATEX Zone 2/22、IECEx、Class I Div 2
海事：ABS、BV、DNV、LR、RINA、CCS
轨道交通：EN 50155、EN 45545
3. 电磁兼容
静电：6kV 接触、8kV 空气
辐射场：15V/m
振动：3g，冲击：30g（远超行业标准）
软件与工程工具
编程软件：EcoStruxure Control Expert（LD、FBD、SFC、ST、IL）
Web UI：浏览器直接诊断、监控、修改变量
Web Designer：自定义 HMI 页面、报警、曲线
数字孪生：离线仿真、预调试
SD 卡：一键备份 / 恢复、固件升级
典型应用
设备自动化：包装机、机床、纺织、印刷
过程控制：水处理、暖通、空调系统
基础设施：电力、油气、矿山、冶金
远程监控：RTU、DNP3/IEC104、水利、管网
多轴运动：通过 CANopen 控制伺服系统
