Siemens SIPROTEC 5 系列继电保护与自动化装置
时间: 2026-06-02浏览次数：
Siemens SIPROTEC 5 系列继电保护与自动化装置
Siemens SIPROTEC 5 系列继电保护与自动化装置
核心定位
产品系列：SIPROTEC 5 全系列数字保护与测控装置
版本：V8.4 固件，第 7 版样本（替代第 6 版）
用途：设备选型、功能对比、方案设计、标准合规、工程配置
适用场景：发电厂、高压 / 超高压输电、中压配电网、工业供电、新能源并网

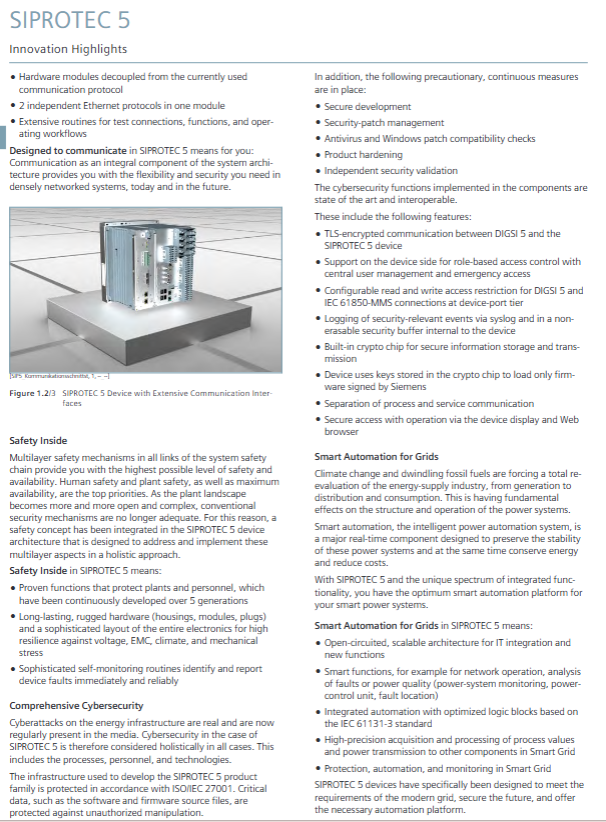

核心创新亮点（5 大优势）
全流程一体化工程
从系统设计→参数配置→调试→运维全流程工具链（DIGSI 5、Web UI、数字孪生），跨厂商 IEC 61850 配置。
模块化软硬定制
硬件 I/O、通信、功能可灵活扩展，同平台兼容所有应用，降低备件与培训成本。
原生智能电网通信
支持 IEC 61850 Edition 2、过程总线（9-2）、OPC UA PubSub、云接入（MindSphere），双以太网冗余（PRP/HSR）。
全维度安全设计
硬件加密、RBAC 权限、安全日志、签名固件、IEEE 802.1X 认证，满足 NERC CIP 等网安标准。
高级电网稳定监测
内置PMU 同步相量、电弧保护、暂态接地故障检测、自适应保护参数，支撑柔性电网与新能源接入。
三、全系列设备型号与主功能（核心）
按保护对象分类，覆盖线路、变压器、电机、发电机、母线、电容器、合并单元、故障录波等：
设备型号 核心保护功能 应用场景
7SJ81/82/85/86 过流 / 馈线保护 中压配网、后备保护、电容器组
7SA82/86/87 距离保护 高压 / 超高压输电线路
7SD82/86/87 线路差动保护 长短线路、电缆、多端电源
7SL82/86/87 差动 + 距离双主保护 重要线路、高可靠性场景

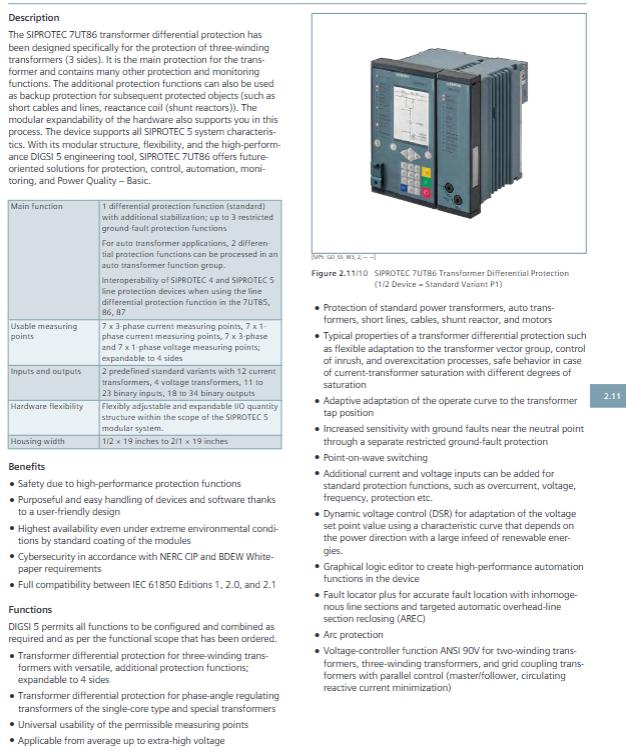

7UT82/85/86/87 变压器差动保护 两 / 三 / 五绕组变压器、自耦变
7SK82/85 电动机保护 高压异步 / 同步电机
7UM85 发电机 / 机组保护 水 / 火 / 风电机组、100% 定子接地
7SS85 母线保护 中高压母线，集中式 / 分布式
7VE85 同期 / 并列装置 发电机并网、系统同期
6MD85/86 间隔控制器 变电站间隔层控制、联锁
6MU85 合并单元 数字化变电站过程总线
7KE85 故障录波 + 电能质量 故障分析、PQ 监测
7VK87 断路器管理 断路器寿命、操作控制
核心功能体系（全覆盖）
1. 保护功能（ANSI 标准全覆盖）
过流 / 限时 / 反时限 / 方向过流（50/51/67）
距离保护（21）、线路差动（87L）、变压器差动（87T）
发电机 100% 定子接地（64S）、失磁（40）、逆功率（32）
电机过热（49）、堵转（48）、不平衡（46）
母线差动（87B）、电容器不平衡（60C）、过压 / 欠压（27/59）
电弧保护、暂态接地故障、频率跟踪（10–80Hz）
2. 控制与自动化
断路器控制、隔离开关 / 接地开关联锁
自动重合闸（79）、变压器调压（90V）
同期并网（25）、分合闸相位控制（PoW）
图形化逻辑编程（CFC，IEC 61131-3）
3. 监测与记录
PMU 同步相量（IEEE C37.118）
故障录波、SOE 事件顺序、负荷监测
断路器磨损统计、温度采集（RTD）
电能质量基础监测（THD、电压暂降 / 中断、不平衡）
4. 通信接口
以太网：IEC 61850 Edition 2、Modbus TCP、DNP3、PROFINET
串口：IEC 60870-5-103/104
过程总线：IEC 61850-9-2 SV（采样值）
冗余：PRP/HSR/RSTP，双网独立
5. 网络安全
基于角色的权限管理（RBAC）
加密通信（TLS）、不可篡改安全日志
签名固件、硬件加密芯片
网络访问认证（802.1X）
硬件与模块化设计
结构：1/3、1/2、2/3、1U 19 英寸标准机箱，导轨 / 面板安装
扩展性：支持 I/O、通信、arc 光纤模块热插拔扩展
环境：模块标准 conformal coating，宽温、强抗干扰
接口：
模拟量：电流 / 电压输入
开关量：BI/BO 灵活配置
通信：双电口 / 光口，支持过程总线客户端
工程工具链（全生命周期支持）
DIGSI 5：统一工程配置软件，全系列离线 / 在线调试
Web UI：浏览器直接访问，无需安装软件
IEC 61850 系统配置器：跨厂商变电站系统配置
SIGRA：故障波形分析
DigitalTwin：数字孪生，云端预调试
Dashboard：状态可视化运维
典型应用方案（样本重点图示）
中压配网：7SJ85 多回馈线保护、方向比较、接地故障选线
高压线路：7SL 差动 + 距离双主保护、跨 SIPROTEC 4/5 兼容
变压器：7UT8 多绕组差动、受限接地故障保护
发电机：7UM85 全套机组保护、20Hz 注入式 100% 定子接地
数字化变电站：6MU85 合并单元 + 过程总线 + IEC 61850-9-2
母线：7SS85 集中式 / 分布式母线保护
电容器组：7SJ 不平衡、过压、差动一体化保护
标准与认证
功能：IEC 60255、IEC 61850 Edition 2、ANSI
安全：IEC 61508（SIL）、ISO 13849（PL e/Cat.4）
电磁兼容：IEC 61000
网安：ISO/IEC 27001、NERC CIP
