Allen‑Bradley MicroLogix 1500 可编程控制器
时间: 2026-06-02浏览次数：
Allen‑Bradley MicroLogix 1500 可编程控制器
Allen‑Bradley MicroLogix 1500 可编程控制器
产品整体定位
产品系列：MicroLogix 1500（1764 控制器）+ 1769 扩展 I/O
类型：小型模块化 PLC，支持本地 I/O 与 Compact I/O 扩展
适用场景：小型自动化设备、机床、风机水泵、包装机、简易产线
处理器型号：
1764‑LSP：基础版
1764‑LRP：增强版，双通信口
核心硬件组成
1. 主机基座（3 款）
型号 供电 输入 输出 高速 I/O
1764‑24AWA 85–265V AC 12×120V AC 12× 继电器 无
1764‑24BWA 85–265V AC 12×24V DC 12× 继电器 4 路高速输入
1764‑28BXB 20.4–30V DC 16×24V DC 6 继电器 + 6FET 8 入 2 出高速
2. 扩展能力

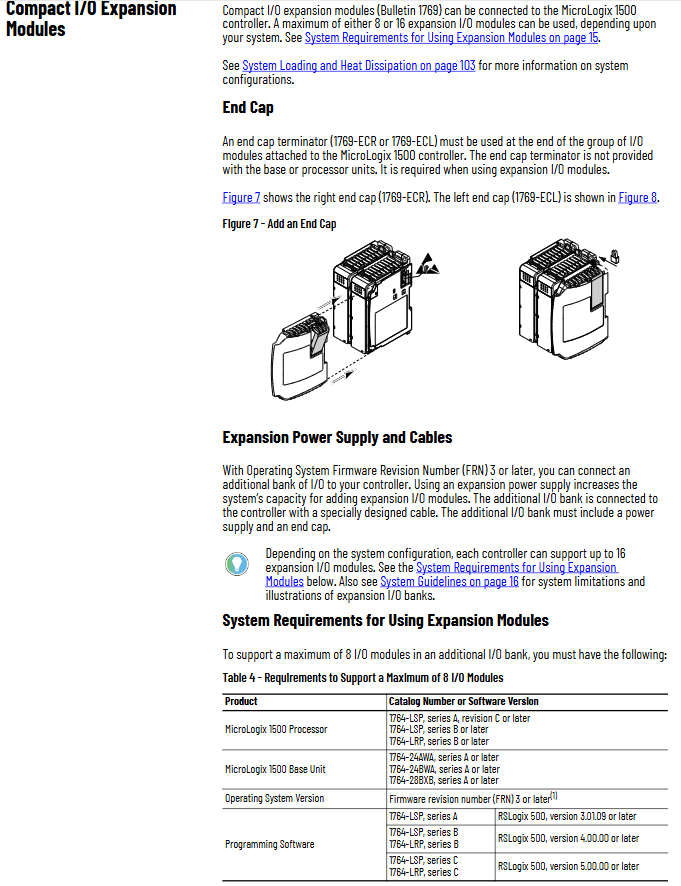

支持 1769 Compact I/O 扩展模块
最大扩展：16 个模块（分两组，每组最多 8 个）
必须配末端盖：1769‑ECR / ECL
扩展需独立电源：1769‑PA2/PA4、PB2/PB4
3. 可选配件
数据访问面板 1764‑DAT：本地监控 / 修改参数
实时时钟 1764‑RTC
内存模块：8K/16K（带 / 不带 RTC）
锂电池：1747‑BA（程序掉电保存）
安全与安装规范
1. 安全等级
适用于 Class I Division 2 防爆环境
必须安装在机柜内，接线符合 NEC 501‑4 (b)
2. 安装要求
推荐水平安装，不建议垂直
四周预留 ≥50mm 散热空间
支持 35mm DIN 导轨 或面板安装
必须可靠接地，防静电损坏
3. 电源注意事项
AC 型号：85–265V AC 宽电压
DC 型号：20.4–30V DC
具备上电冲击电流保护、掉电保持（10ms–3s）
接线规范（重点）
1. 接线标准
线径：0.5–2.5mm²（14–20AWG）
扭矩：1.13N・m（最大 1.3N・m）
输入支持：漏型 / 源型 通用
输出：继电器（无源）、FET（有源）
2. 关键保护
感性负载必须加浪涌抑制
DC 负载：1N4004 二极管
AC 负载：压敏电阻或 RC 吸收器
接地用 2.5mm² 铜线
3. 特殊接线
ZCT 漏电保护：禁止接地
4–20mA 模拟量：必须屏蔽线
变频器输出侧建议加装滤波器
通信功能（最完整部分）
1. 标配端口
RS‑232（DB9）：所有机型
Channel 1（LRP 独有）：第二个串口
2. 支持协议

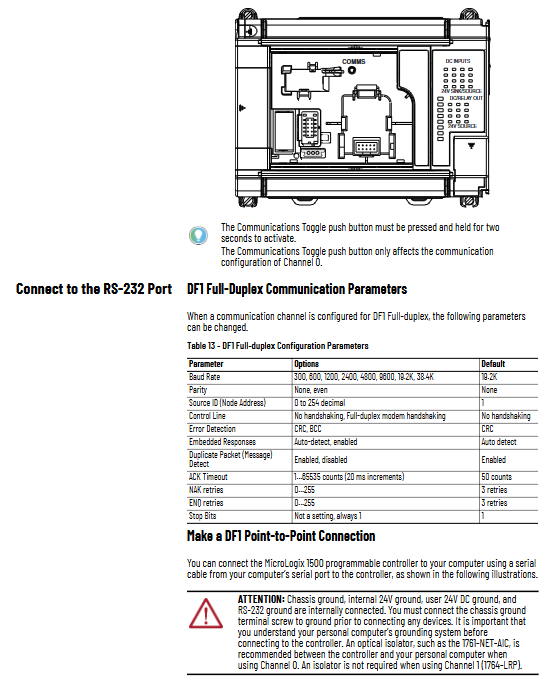

DF1 全双工：点到点（默认 19200bps）
DF1 半双工：主从多站
DH‑485：罗克韦尔工业网络（最多 32 节点）
Modbus RTU Slave：B 系列及以上支持
ASCII：连接扫码枪、仪表、打印机
3. 网络扩展
AIC+ 转换器：RS232 ↔ RS485（DH‑485）
ENI 以太网模块：实现 EtherNet/IP
支持调制解调器、无线电台
操作与工具
1. 数据访问面板 DAT
查看 / 修改 48 个位、48 个整数
显示故障码、运行状态
支持 F1/F2 自定义功能键
可带电插拔
2. 电位器 Trimpot
2 个可调电位器（0–250）
直接在程序中用作设定值
3. 模式开关
RUN / PROG / REM 三档
运行、编程、远程控制
时钟与存储功能
1. 实时时钟 RTC
年月日时分秒、星期
精度：±70 秒 / 月
内置电池，低电量提前 14 天报警
2. 内存模块
备份程序、掉电不丢失
支持程序比对、写保护
可带电插拔（非传输时）
系统负载与散热计算
提供完整 5V/24V 电流计算表
基座、扩展模块、DAT、AIC+ 功耗全部列出
必须满足：
基座 5V：≤2250mA
24V：≤400mA
给出散热功率公式，用于机柜散热设计
故障诊断与排查
1. LED 状态灯含义
POWER：电源
RUN：运行
FAULT：故障（闪烁 = 程序错；常亮 = 硬件错）
BAT：电池低
COMM：通信活动
2. 常见故障处理
无法上电：检查接线、电压、极性
FAULT 闪烁：查 S:6 故障码
输入无响应：查接线、滤波、公共端
输出不动作：查负载、电源、抑制器
通信失败：查波特率、校验、地址、屏蔽
3. 故障清除方式
上电自动清除
故障子程序清除
编程软件清除
固件升级
使用 ControlFLASH 软件
升级前切 默认通信模式（DCOMM 灯亮）
升级会清除用户程序，必须先备份
升级失败会显示特定 LED 模式
规格与认证
工作温度：0~+55°C
振动：5g，冲击：30g
认证：UL、CE、UKCA、RCM、Class I Div 2
继电器寿命：感性负载 200 万次，阻性 2000 万次
FET 高速输出：最快 6μs 响应
替换零件
锂电池：1747‑BA
端子台：1764‑RPL‑TB1 / TB2
防尘盖、ESD 挡板、通讯口盖
全部有罗克韦尔官方料号
