EOCR-PMZ（面板嵌入式）与 EOCR-PFZ（嵌入式）电机综合保护器
时间: 2026-06-02浏览次数：
EOCR-PMZ（面板嵌入式）与 EOCR-PFZ（嵌入式）电机综合保护器
EOCR-PMZ（面板嵌入式）与 EOCR-PFZ（嵌入式）电机综合保护器

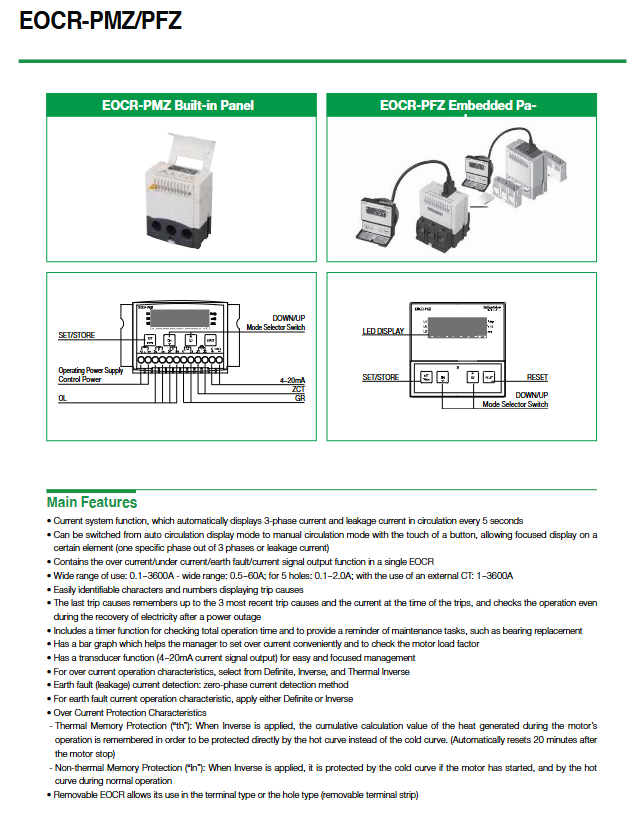

产品定位与类型
EOCR-PMZ：穿孔式（Window / Hole Type），面板安装
EOCR-PFZ：接线端子式（Terminal Type），面板 / 导轨安装
用途：三相电机 / 线路全方位综合保护 + 电流监测 + 4-20mA 变送输出
核心功能（最关键亮点）
自动循环显示
每 5 秒自动轮流显示：L1→L2→L3 三相电流 → 漏电电流，一键可切手动锁定单值。
全功能保护集于一体
过流、欠流、堵转、堵转启动、相不平衡、断相、逆相、接地故障（漏电）。
宽量程测量
本体：0.1~60A；配合外置 CT：1~3600A。
故障记忆
自动保存最近 3 次跳闸原因 + 跳闸时电流，断电不丢失。
运行时间管理
总运行时间计时（最大 99999h），可设定维护提醒（如轴承更换）。
4~20mA 模拟量变送输出
用于远程电流监控，必须用屏蔽电缆。
过流特性可选
定时限（Definite）、反时限（Inverse）、热记忆反时限（Thermal Inverse）。
接地故障（漏电）检测
采用零相电流 ZCT 检测，支持定时限 / 反时限。
热记忆保护
电机停机后20 分钟自动复位热积累值。
** Fail-Safe 故障安全功能 **
电源自检，异常时输出触点强制动作，可开关。
完整保护功能列表
过流保护（OC）
欠流保护（Under Current）
启动堵转保护（Stall During Startup）
运行堵转 / 卡滞保护（Jam During Operation）
断相保护（Phase Loss）
相不平衡保护（Unbalance）
逆相保护（Reverse Phase）
接地漏电故障保护（Earth Fault）
辅助功能（Secondary Functions）
4~20mA 电流变送输出
总运行时间累计（不可改）
预设运行时间提醒（可设 1~9900h）
复位方式三种
手动复位（H-r）
电动复位（E-r，断电复位）
自动复位（A-r，0.3s~20min）
✘ 断相、逆相、接地、堵转不允许自动复位。
故障记录查询（最近 3 次）
Fail-Safe 自诊断安全输出
技术规格（关键参数）
电流设定范围：0.1~3600A（本体 + 外置 CT）
本体孔式量程
1 孔：0.5~60A
2 孔：0.25~5A
5 孔：0.1~2A
接地故障电流：0.03~10A
工作电源
AC/DC 24V
AC 85~250V 50/60Hz
输出触点：AC250V 3A（阻性）
精度：＜1A ±0.05A；≥1A ±5%
绝缘：DC500V 10MΩ 以上
安装：35mm DIN 导轨 / 面板开孔
EMC：满足 IEC61000-4-2 静电、浪涌等
操作与显示
显示部分
5 位 7 段 LED：显示电流 / 时间 / 参数
相序指示灯：L1/L2/L3
柱状图：负载率（65~100%）
按键
UP/DOWN：参数选择 / 数值调整
SET/STORE：设定 / 保存
RESET：复位
设定流程
Mode → Set → Adjust → Store → Reset
显示模式切换
自动循环 ←→ 手动单显示（按 SET 切换）
保护动作特性
过流特性
定时限（dE）：电流超标 → 固定时间跳闸
反时限（In）：电流越大，跳闸越快
热记忆反时限（th）：记忆电机发热状态，停机 20 分钟复位
接地故障特性
定时限 / 反时限 可选
动作时间
0.1~ 数百秒可调

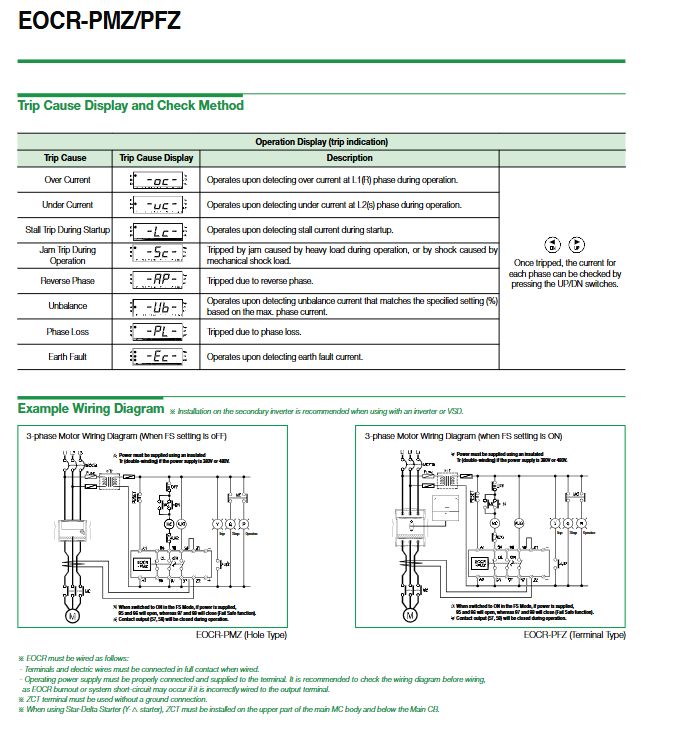

跳闸原因显示对照表
OC：过流
Under：欠流
Stall：启动堵转
Jam：运行堵转
Rev：逆相
Unb：不平衡
Loss：断相
EF：接地故障
跳闸后可直接查看，同时可查跳闸时各相电流。
接线要点（重要）
ZCT 零相互感器必须不接地。
4~20mA 输出必须用屏蔽电缆。
用于变频器时，建议装在变频器二次侧。
星三角启动时，ZCT 装在主接触器上方、主断路器下方。
Fail-Safe（FS）开启时：
通电 → 95-96 断开，97-98 闭合
正常运行 → 57-58 闭合
型号与选型规则
1. 电流量程代码
WR：宽范围 0.5~60A
H1：100:5 CT
HH：150:5 CT
H2：200:5 CT
H3：300:5 CT
H4：400:5 CT
2. 输出触点
D：标准 b-a 输出（95-96 / 97-98）
3. 工作电源
B：AC/DC 24V
Z7：AC 85~250V
4. 结构形式
W：Window 穿孔式（PMZ）
T：Terminal 端子式（PFZ）
5. 配件
ZCT-035 / 080 / 120（孔径）
15PIN 连接电缆（0.5~10m）
适用场景
三相异步电机保护
风机、水泵、压缩机、传送带
低压配电回路电流监测
需要远程 4~20mA 监控的系统
需维护计时、故障记录的设备
