Microchip PIC12F/PIC16F182X 系列 8 位低引脚数单片机
Microchip PIC12F/PIC16F182X 系列 8 位低引脚数单片机

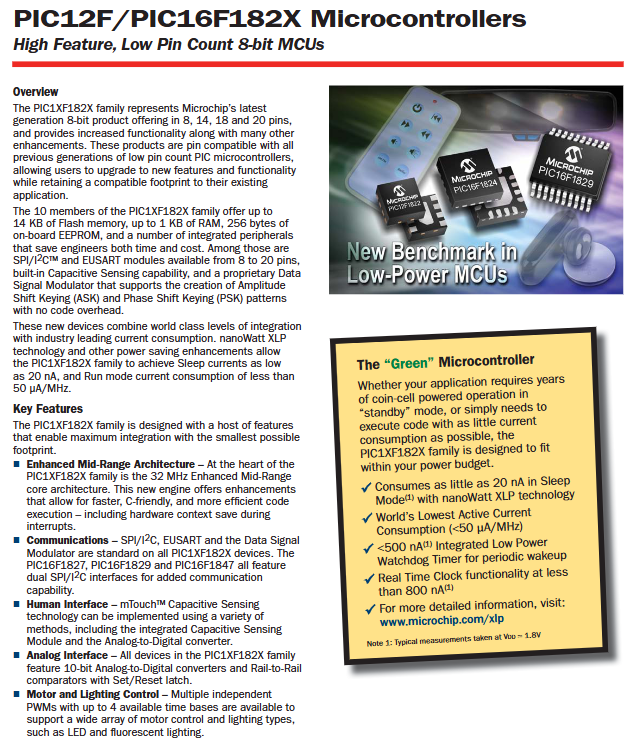

产品整体定位
系列归属：PIC1XF182X（PIC12F182X + PIC16F182X），Microchip 新一代8 引脚 / 14 引脚 / 18 引脚 / 20 引脚高阶 8 位 MCU
核心优势：引脚兼容前代低引脚数 PIC 芯片，可直接升级替换；高集成、超低功耗、外设丰富，适合电池供电与小型化应用
目标场景：消费电子、家电触控、LED 照明、电机控制、低功耗传感、小型物联网终端
核心规格概览
内核：32MHz 增强型中档架构（Enhanced Mid-Range），中断硬件上下文保存，代码执行更高效、更友好 C 语言
存储器
Flash：最高 14KB（8KW）
RAM：最高 1KB
内置 EEPROM：全系 256 字节
支持 Flash 自读写
工作电压：1.8V–5.5V，宽压适配电池与通用供电
封装：PDIP、SOIC、TSSOP、SSOP、QFN、DFN，小型化 3×3/4×4 封装可选
关键特性（核心亮点）
1. 超低功耗（nanoWatt XLP 技术）
睡眠电流：低至 20nA
运行电流：<50μA/MHz（业界领先）
低功耗看门狗：<500nA
实时时钟（RTC）工作：<800nA（1.8V 典型值）
主打 “绿色 MCU”，适配纽扣电池长年待机应用
2. 通信接口（全系标配）
MSSP：支持 SPI/I2C
EUSART：串口通信
数据信号调制器（DSM）：硬件生成 ASK/PSK 调制信号，无需软件开销
高阶型号（16F1827/1829/1847）集成双 SPI/I2C
3. 人机交互：mTouch 电容触控
内置电容感应模块（CSM），支持无按键触控界面
搭配 ADC 可实现多种触控方案
4. 模拟外设（全系标配）
10 位 ADC 模数转换器
轨到轨（Rail-to-Rail）比较器 + 置位 / 复位锁存
8 引脚型号 1 个比较器，14/18/20 引脚型号 2 个比较器
5. 控制外设：PWM 与定时器
多路独立 PWM，支持最多4 个独立时基
适配 LED 照明、荧光灯、直流电机控制
定时器：最多 3 个 8 位 + 1 个 16 位
6. 其他增强
中断硬件现场保存，提升响应速度与可靠性
全型号在线调试，无需额外转接头

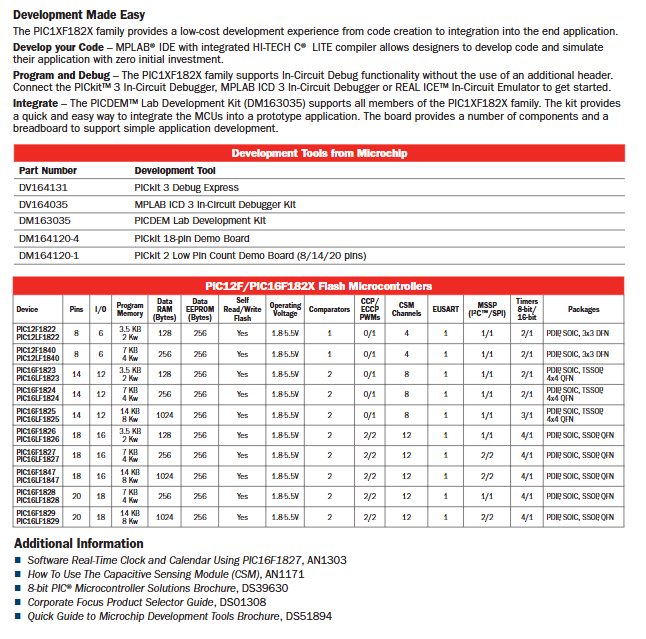

型号明细（10 款全覆盖）
共 10 款型号，分标准电压版（F）与低压低功耗版（LF），核心差异如下：
型号 引脚 I/O 口 Flash RAM 比较器 PWM SPI/I2C 触控通道
PIC12F1822/LF 8 6 3.5KB 128B 1 1 1 4
PIC12F1840/LF 8 6 7KB 256B 1 1 1 4
PIC16F1823/LF 14 12 3.5KB 128B 2 1 1 8
PIC16F1824/LF 14 12 7KB 256B 2 1 1 8
PIC16F1825/LF 14 12 14KB 1KB 2 1 1 8
PIC16F1826/LF 18 16 3.5KB 128B 2 2 1 12
PIC16F1827/LF 18 16 7KB 256B 2 2 双 12
PIC16F1847/LF 18 16 14KB 1KB 2 2 双 12
PIC16F1828/LF 20 18 7KB 256B 2 2 1 12
PIC16F1829/LF 20 18 14KB 1KB 2 2 双 12
开发生态（低成本易上手）
开发软件
MPLAB IDE + HI-TECH C LITE 编译器，免费开发仿真
调试 / 烧录工具
PICkit 3（入门首选）
MPLAB ICD 3（专业调试）
REAL ICE（全功能仿真）
开发套件
PICDEM Lab 开发板（DM163035）：支持全系列，带面包板与基础元件，快速原型验证
配套应用文档
提供触控、RTC、选型指南等官方应用笔记：
AN1303：基于 PIC16F1827 的软件 RTC
AN1171：电容感应模块使用指南
8 位 PIC 方案手册、开发工具速查指南
