Lenze 8200 vector 系列矢量变频器
时间: 2026-06-01浏览次数：
Lenze 8200 vector 系列矢量变频器
Lenze 8200 vector 系列矢量变频器
基础信息
产品系列：Lenze 8200 vector 矢量变频器
功率范围：0.25 kW … 90.0 kW
电压等级：
单相 / 三相 230 V
三相 400 V / 500 V
用途：选型、配置、安装、接线、模块搭配、附件选择
核心定位：模块化、高通用性、工业矢量控制变频器
核心结构
产品信息：型号编码、缩写、选型指南
主机控制器：规格、功率、安装、尺寸、特殊设计
自动化模块：操作面板、I/O、总线、PLC 模块
附件：进线电抗器、滤波器、制动电阻、电机滤波器、熔断器
应用案例
服务
产品信息（核心：选型）
1. 型号编码规则（E82EVxxxKxx）
82：8200 系列
V：矢量控制
功率：25=0.25kW，75=0.75kW，152=1.5kW…
电压：2=230V，4=400V
结构：C = 标准，B = 大功率，200 = 无内置滤波器，C = 带内置滤波器

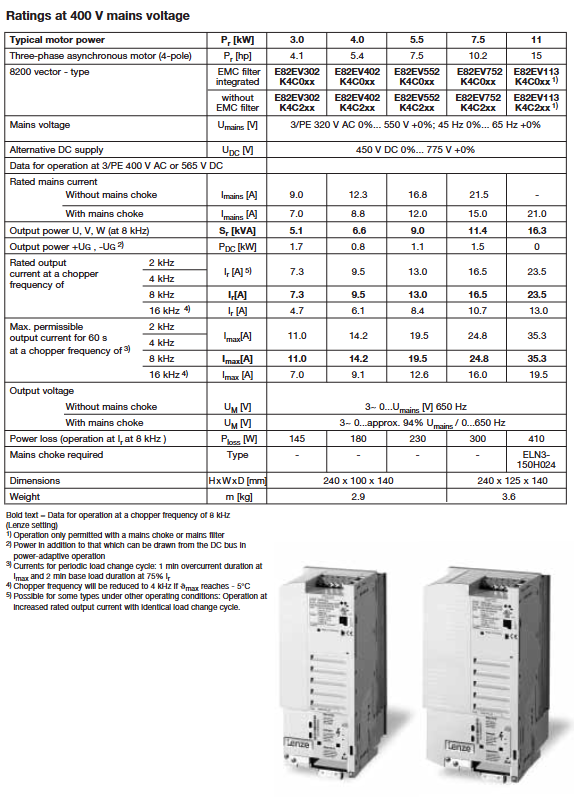

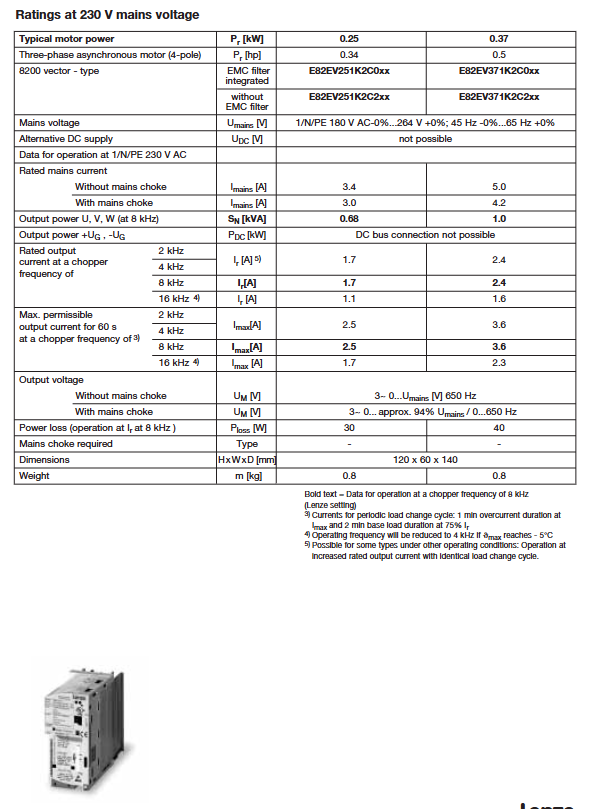

2. 快速选型表（最重要）
按电压、功率、是否带 EMC 滤波器、额定 / 增容运行分成大量表格，直接匹配：
主机型号（如 E82EV751K4C200）
标准 I/O 模块（E82ZAFSC010）
进线电抗器
RFI 滤波器
制动电阻
支持两种运行模式：
额定功率运行（Normal）：标准负载
增容运行（Increased rated power）：风机水泵类变转矩，可带更大电机
主机控制器（Base controllers）
1. 技术参数（通用）
控制方式：V/f 线性 / 平方、矢量控制、无传感器转矩控制
载波频率：1/2/4/8/16 kHz
输出频率：0…650 Hz
过载：180% × 60s；15kW 以上 210% × 3s
保护：过流、过 / 欠压、过载、过热、接地故障、电机 PTC 保护
环境：-10…+55℃，海拔 0…4000m（降容）
认证：CE、UL、cUL、EN 55011 A/B 级
2. I/O 基础配置
模拟量：2 路输入 / 2 路输出（0–10V / 0/4–20mA）
数字量：6 入 / 2 出 + 继电器输出
频率输入：最高 100kHz
编码器接口：可选
3. 安装方式
标准柜内安装
并排安装（仅需 3mm 间隙）
旋转支架安装（便于维护）
DIN 导轨安装（小功率）
冷板散热（Cold plate）：无自带风扇，外接散热板
穿柜安装（Push-through）：散热器伸出柜外，降低柜内温度
4. 特殊版本
Safe Stop 安全停机：EN 954-1 Cat.3，免接触器
IT 电网版本：适用于不接地配电系统
自动化（Automation）
1. 操作面板
Keypad XT：文本显示、参数拷贝、密码保护
GDC easy 软件：PC 调试、示波器、参数管理
2. I/O 功能模块
Standard I/O PT（E82ZAFSC010）：标配，弹簧端子
Application I/O PT：高阶 I/O，双模拟量、高速计数
3. 总线模块（全覆盖）
CAN / CANopen
PROFIBUS‑DP
INTERBUS / INTERBUS Loop
DeviceNet
LON
LECOM‑AB（RS232/485）
光纤 LECOM‑LI
AS‑Interface
4. Drive PLC（内置可编程控制器）
IEC 61131‑3 编程
8 入 / 4 出，3 路模拟入，1 路模拟出
内置 CAN 总线
可扩展计数 / 模拟量板
附件（Accessories）
1. 线缆保护
熔断器、断路器、熔断器座（按功率匹配）
2. 进线电抗器（Mains choke）
抑制谐波、保护变频器、延长寿命
3. RFI/EMC 滤波器
满足 EN 55011 A、B 级
分内置 / 外置，按功率与电缆长度匹配
4. 电机滤波器
长电缆（>20m）必备，保护电机绝缘
5. 制动单元与制动电阻
0.25…11kW：内置制动晶体管
15kW 以上：外置制动单元
提供对应阻值 / 功率电阻
6. 其他
PTC 电机保护模块
给定电位器
显示表、插头、EMC 套件
