Siemens SIMOVERT MASTERDRIVES 矢量控制（VC）变频器操作说明
时间: 2026-06-01浏览次数：
Siemens SIMOVERT MASTERDRIVES 矢量控制（VC）变频器操作说明
Siemens SIMOVERT MASTERDRIVES 矢量控制（VC）变频器操作说明
基础信息
适用产品：SIMOVERT MASTERDRIVES VC 矢量控制变频器（6SE70 全系列）
核心用途：变频器接线、操作、参数设置、调试、控制、故障诊断
语言：英文（德语、法语、西语、意语版同步发行）
核心内容总览
0 通用与安全
定义专业人员、危险 / 警告 / 注意等级
ESD 防静电操作强制要求
低压指令、EMC 安装规范
适用标准：EN 50178、VDE 0160 等
1 控制端子与串行接口
控制板 CU 端子定义：X100/X101/X102/X103
X100：RS485、继电器输出
X101：7 路数字输入、24V 电源
X102：2 路模拟量输入、1 路模拟量输出
X103：编码器接口、电机温度、模拟量输出 2
PMU 操作面板接口X300（RS232/RS485）
EMC 屏蔽、接地、布线规范
2 操作与显示
PMU 面板按键：ON、OFF、转向、P 键、升降键
显示结构：参数号→索引→参数值
故障 / 报警显示、数值移位、快速切换操作
操作层级与菜单逻辑
3 术语与功能范围
控制类型：V/f、矢量频率 / 速度 / 转矩控制
过程数据：控制字、状态字、设定值、实际值
索引参数、数据集（SDS 设定值 / MDS 电机数据集）
基础 / 预留切换（手动 / 自动）
4 启动调试（核心）
电容激活：停机超 1 年必须执行
首次开机
标准应用：语言、访问级、电机铭牌、V/f 参数
专家应用：矢量控制、编码器、选项板
P052 功能选择（关键）
1 = 恢复出厂
2 = 初始化（改机型）
4 = 硬件配置（CB/TB/SCB/TSY）
5 = 驱动设置
6 = 自动参数化
7 = 静止电机辨识
8 = 完整电机辨识
9 = 空载测量
10 = 速度环优化
12 = 编码器测试
外部主接触器控制逻辑与时序

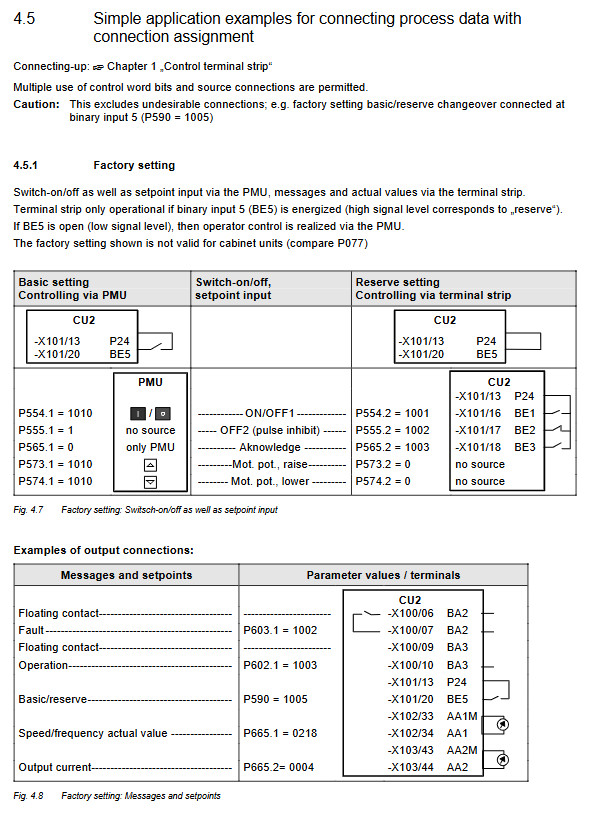

5 过程数据（控制 / 状态 / 设定 / 实际）
控制字 1/2（r550/r551）：启停、转向、复位、点动、数据集切换
状态字 1/2（r552/r553）：就绪、运行、故障、报警、频率到达
设定值通道：主设定、附加设定、固定设定、电机电位器
实际值：速度、电流、电压、转矩、温度
源选择：端子、PMU、串口、选项板
6 接口
数字输入（7 路）：启停、复位、方向、外部故障
数字输出（4 路）：运行、故障、就绪
模拟输入（2 路）：0-10V/0/4-20mA，断线检测
模拟输出（2 路）：0-10V，输出实际值
串行接口：SST1/SST2（USS）、DPR 双端口 RAM
斜坡发生器 RFG：加减速、限流、拐点平滑、共振抑制

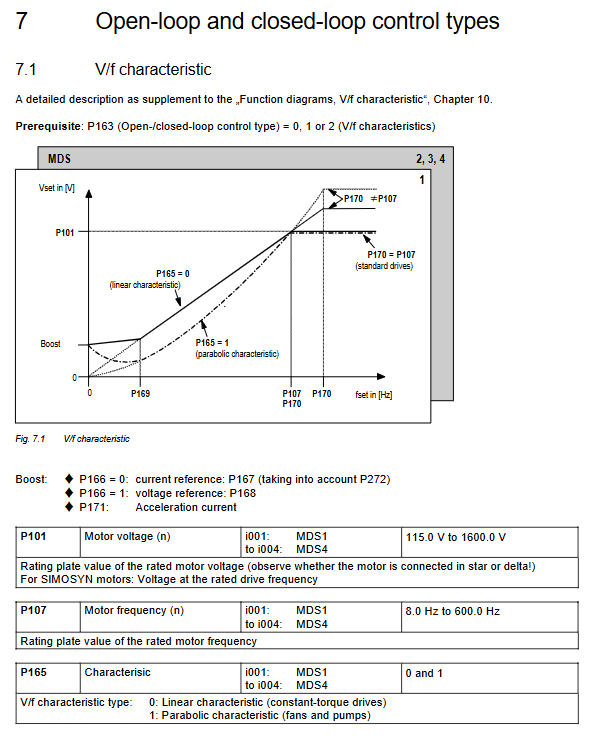

7 开环 / 闭环控制
V/f 控制：线性 / 抛物线、转矩提升、励磁减弱、IxR 补偿
矢量控制：
无传感矢量（P163=3）
带编码器速度矢量（P163=4）
转矩矢量（P163=5）
8 启动功能（P052 详解）
出厂设置、初始化、下载、硬件配置、驱动设置
自动参数化、静止 / 完整电机辨识、空载测量、速度环优化、自检、编码器测试
提供完整机型 PWE 对照表（6SE7014~6SE7045）
9 软件功能
WEA：停电自动重启
KIP：动能缓冲（短时掉电不降速）
FLN：柔性响应（低电压不降容）
Vdmax 控制：直流母线过压抑制
直流制动：快速停车
飞车启动：旋转中再启动
工艺控制器：内置 PID（压力 / 流量 / 液位）
Tracer：8 通道示波器功能
温度适配：电阻随温度补偿，提高精度
10 功能图
模拟量、设定值通道、斜坡、控制回路、I/O 映射完整原理图
工程级信号流，用于深度调试
11 参数表（最全）
观测参数、通用参数、驱动数据、硬件配置、电机数据
控制、功能、设定通道、控制 / 状态字、模拟 I/O、通信、诊断、调制器
12 故障与报警
故障码 Fxxx：过流、过压、欠压、过热、接地、短路、通讯
报警码 Axxx：过载、预热、共振、失速
故障值 r947/r949 定位原因
13 日志与 14 索引
故障日志记录、缩写清单
核心技术要点
控制方式
V/f：风机水泵通用
矢量：高精度速度 / 转矩控制
关键参数
P051：访问级（2 标准 / 3 专家）
P052：启动调试功能
P100~P109：电机铭牌
P163：控制模式
P462/P464：加减速时间
P554~P591：控制字源
P650/P655：模拟 I/O 配置
保护功能
过流、过 / 欠压、I²T、电机过热、接地、短路
高级功能
飞车启动、动能缓冲、自动重启、内置 PID、数据集切换
调试流程
恢复出厂→硬件配置→电机参数→自动参数化→电机辨识→控制设定→试运行
