Siemens SIMATIC ET 200M 分布式 I/O 系统
时间: 2026-06-01浏览次数：
Siemens SIMATIC ET 200M 分布式 I/O 系统
Siemens SIMATIC ET 200M 分布式 I/O 系统
核心定位
产品：SIMATIC ET 200M 分布式 I/O
防护：IP20（控制柜内安装）
适配：完全兼容 S7-300 全系列信号 / 功能模块
总线：PROFIBUS DP / PROFINET IO
适用：制造业、过程工业、危险区域、安全相关系统
生命周期：标准供货至 2023 年，备件持续供应 10 年
系统整体架构
ET 200M 由三部分构成：
接口模块 IM 153（PROFIBUS / PROFINET）
I/O 模块（数字量、模拟量、HART、防爆、安全型）
有源总线模块 + 导轨 + 电源（可选）
核心优势：
支持 热插拔（运行中更换模块）
支持 系统冗余（S7-400H / F/FH）
支持 PROFIsafe 安全功能
支持 HART 与防爆模拟量
传输速率最高 12 Mbps（PROFIBUS）
ATEX 认证：Zone 2，Cat. 3
接口模块（核心）
1）PROFIBUS DP 接口模块
IM 153-1（标准版）
订货号：6ES7153-1AA03-0XB0
最大模块数：8 个
I/O 区：入 128Byte / 出 128Byte
适用：标准经济型现场
IM 153-2 HF（高性能版）
订货号：6ES7153-2BA10-0XB0
最大模块数：12 个
I/O 区：入 244Byte / 出 244Byte
支持：冗余、时间戳 1ms、时钟同步
适用：PCS7、高性能、冗余系统
IM 153-2 HF 宽温型
订货号：6ES7153-2BA70-0XB0
扩展温度范围
冗余捆绑包
6ES7153-2AR04-0XA0：双 IM153-2 HF + 冗余总线模块

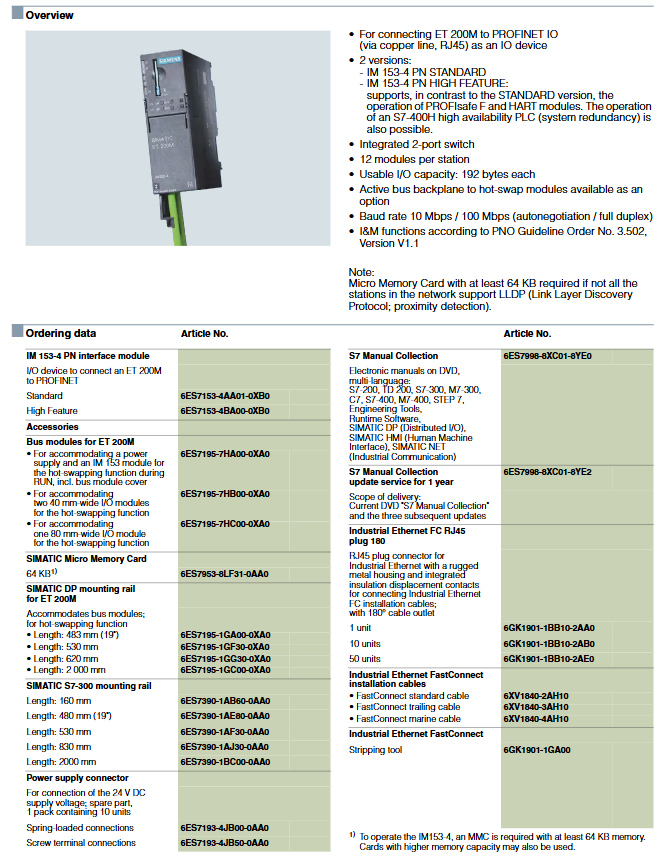

2）PROFINET IO 接口模块
IM 153-4 PN Standard
订货号：6ES7153-4AA01-0XB0
双端口交换机，10/100Mbps
最大模块：12 个
I/O 区：入 192Byte / 出 192Byte
IM 153-4 PN HF（高性能）
订货号：6ES7153-4BA00-0XB0
支持：PROFIsafe、HART、系统冗余、MRP
扩展 I/O 区：入 672Byte
支持 TCP/IP、SNMP、LLDP、Ping
3）SIPLUS 宽温 / 耐腐蚀型
温度：-40℃ ~ +70℃
耐冷凝、防尘、防盐雾、防油污
适用于船舶、冶金、化工、户外柜
有源总线模块（支持热插拔）
用于实现 带电更换模块，必选配置：
6ES7195-7HA00-0XA0：电源 + 接口模块位
6ES7195-7HB00-0XA0：2 个 40mm 模块位
6ES7195-7HC00-0XA0：1 个 80mm 模块位
6ES7195-7HD10-0XA0：双 IM153 冗余专用
I/O 模块（完整兼容 S7-300）
1）标准模块
数字量输入 / 输出
模拟量输入 / 输出（电压 / 电流 / 温度）
2）HART 模块（过程工业必备）
8AI HART：6ES7331-7TF01-0AB0
4…20mA，支持 HART 副变量

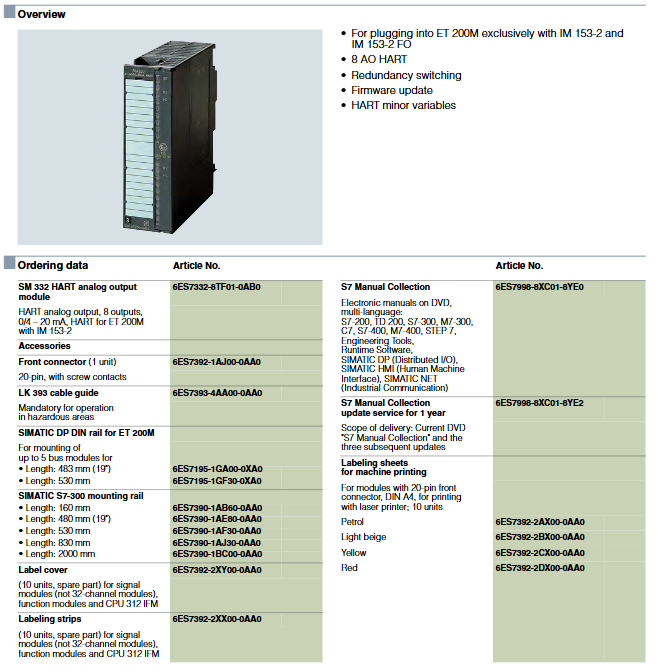

8AO HART：6ES7332-8TF01-0AB0
16 位精度，支持冗余切换
3）Ex 防爆本质安全模块（Zone 1/2）
2AI Ex HART：6ES7331-7TB10-0AB0
2AO Ex HART：6ES7332-5TB10-0AB0
认证：Ex ia IIC，可直接连接危险区仪表
4）F 安全模块（PROFIsafe）
安全型数字量输入 / 输出
满足安全等级，用于急停、安全门、安全回路
5）功能模块
计数：FM350-1/2
定位：FM351
凸轮：FM352
高速逻辑：FM352-5
控制 / 温控：FM355、FM355-2
SSI 位置：SM338
称重：SIWAREX
技术参数（通用）
供电：24V DC
工作温度：
标准：0 ~ +60℃（垂直安装）
水平：0 ~ +40℃
SIPLUS：-40 ~ +70℃
海拔：最高 3000m（标准）/5000m（SIPLUS）
连接：螺钉 / 弹簧端子
振动 / 冲击：满足 IEC 68
认证：CE、UL、cUL、FM、ATEX、KC、EAC
附件系统
导轨：19 英寸 / 2000mm 等规格
前连接器：20 针螺钉 / 弹簧式
总线插头、RJ45 插头、网线
电源模块（2A/5A/10A）
电缆支架、标签、标记条
典型应用场景
工厂自动化：产线分布式 I/O
过程工业：带 HART、防爆模拟量
冗余系统：S7-400H + ET200M 冗余从站
安全系统：配合 F-CPU 实现安全回路
宽温 / 严苛环境：SIPLUS 版本
