FANUC I/O Unit-MODEL A 连接与维护
时间: 2026-06-01浏览次数：
FANUC I/O Unit-MODEL A 连接与维护
FANUC I/O Unit-MODEL A 连接与维护
基础信息
名称：FANUC I/O Unit-MODEL A CONNECTION AND MAINTENANCE MANUAL
适用设备：FANUC I/O Unit-MODEL A 系列 I/O 单元
适配 CNC：0i、15i、16i、18i、30i/31i/32i/35i、Power Mate i、Power Motion i
核心用途：指导 I/O 单元的安装、接线、配置、调试、维护、故障排查
文档结构：安全须知 → 连接篇 → 维护篇 → 附录
安全规范（强制要求）
安装 / 接线 / 维护必须断电，防止触电与设备损坏
必须可靠接地，遵循各国接地标准
禁止带电插拔模块、触摸端子，防静电与高温烫伤
输出模块过载易引发火灾，需配置外部保险丝
禁止用于人身安全相关场景，必须配置外部安全回路
系统架构与通信
（1）通信总线
I/O Link：传统总线，单通道最大 1024 点 DI/DO，16 组
I/O Link i：高速总线，单通道最大 2048 点 DI/DO，24 组
主站：CNC；从站：I/O Unit-MODEL A
支持光纤适配器远距离传输与抗干扰
（2）系统拓扑
1:1、1:n、n:1、n:m 灵活组网
支持底座扩展（I/O Link），I/O Link i 不支持扩展
单组最多 2 个单元（I/O Link），I/O Link i 单组仅 1 个单元
3. 硬件组成
底座单元
ABU05A/B：5 槽卧式 / 立式
ABU10A/B：10 槽卧式 / 立式
接口模块（核心）
AIF01A/A2：I/O Link 专用
AIF01D：I/O Link i 专用
AIF01E/E2：双协议兼容
AIF02C：同时支持 Model A/B
I/O 模块
数字输入 / 输出：16 点、32 点，24VDC
模拟量输入 / 输出：12 位、14 位、16 位
高速计数模块：ACT01A
温度输入模块、继电器输出、AC 输出模块

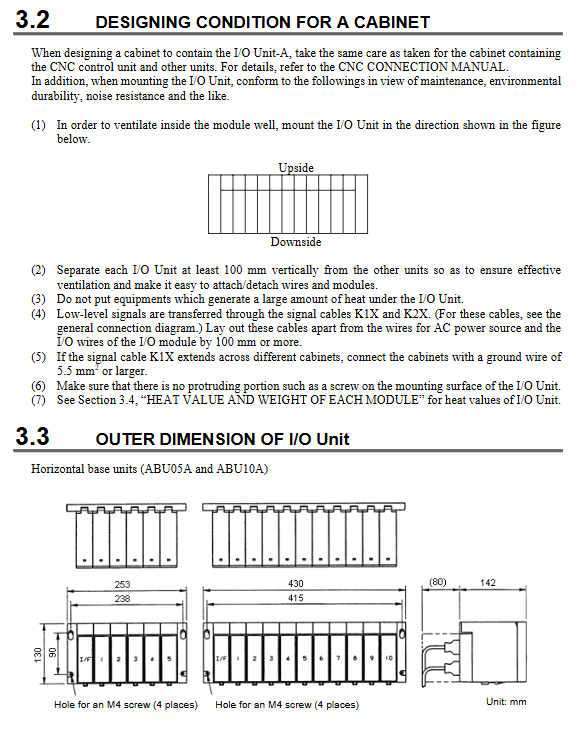

安装规范
环境要求：0~55℃，湿度≤75%，防尘防冷却液
安装方向：垂直安装利于散热，上下留≥100mm 间距
UL/CSA 认证：污染度 2 环境，使用 AWG16 及以上电源线
散热：模块发热需自然对流，禁止下方放置发热设备
电气连接（核心工程部分）
（1）电源
供电：24VDC ±10%
接线顺序：先通 CNC 电源，再通 I/O 单元电源
功率计算：按模块总电流配置电源容量
（2）接地
保护接地：底座专用接地端子，线径≥2mm²
屏蔽接地：模拟量 / 通信线单端接地，抑制噪声
（3）通信线缆
K1X/K2X：双绞线屏蔽线，最大长度 10m
终端电阻：组末端必须接 TX 终端（A03B-0807-K806）
光纤通信：用于长距离与强干扰环境
（4）I/O 接线
数字量：分源型（POS）/ 漏型（NEG），区分公共端
模拟量：电压 ±10V、电流 ±20mA，双绞屏蔽线
继电器输出：感性负载必须并联续流二极管 / 浪涌吸收器
模块规格明细
（1）数字输入模块
电压：24VDC，响应时间 2ms/20ms
类型：隔离 / 非隔离，共阳极 / 共阴极
特色：AID16DM/LM 带公共端电压监测，异常报警
（2）数字输出模块
类型：晶体管、继电器、AC 可控硅
保护：过流、过温、短路保护，报警 LED 指示
规格：0.3A~2A / 点，带降容曲线
（3）模拟量模块
AAD04A：12 位，4 通道，±10V/±20mA
AAD04B/B2：16 位高精度，高速采样

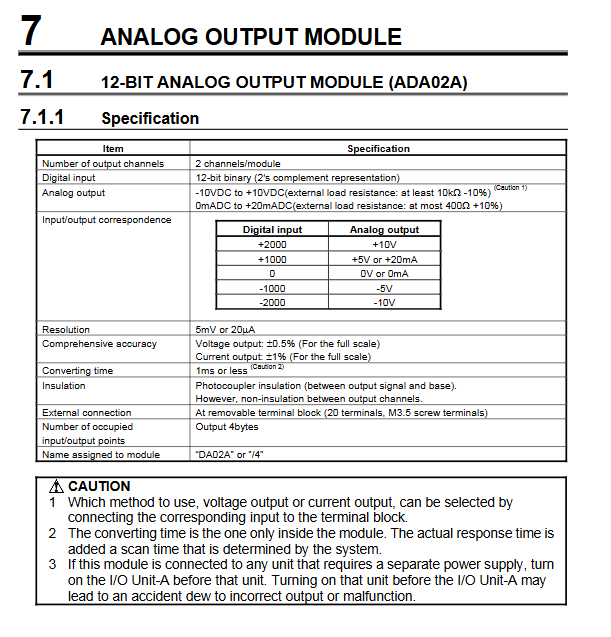

ADA02A/B：12/14 位输出，±10V/0~20mA
（4）高速计数模块（ACT01A）
计数：1 通道，最高 500kHz
模式：A/B 相、正负脉冲两种模式
功能：比较输出、标记同步、外部启停、报警诊断
地址分配规则
I/O 点按32/64/128/256 点分段占用
每组最大：I/O Link=256 点；I/O Link i=512 点
模拟量 / 高速计数模块占用固定字节地址
特殊模块（监测 / 保护）占用额外 DI/DO 地址
维护与故障诊断
（1）状态指示灯
PWR：电源正常
LNK：通信正常
ER/ALM：故障报警
模块 LED：通道状态、报警指示
（2）故障排查
通信故障：检查终端、线缆、站号、波特率
输出故障：检查负载、保险丝、保护动作
模拟量故障：检查接线、屏蔽、接地、量程
计数故障：检查编码器类型、相位、接线
（3）日常维护
定期清洁粉尘与冷却液
检查端子紧固、线缆破损
保险丝、继电器、滤波器定期更换
