Allen‑Bradley Classic 1785 PLC‑5 系列可编程控制器
时间: 2026-06-01浏览次数：
Allen‑Bradley Classic 1785 PLC‑5 系列可编程控制器
Allen‑Bradley Classic 1785 PLC‑5 系列可编程控制器
第 1 章 系统认知
讲解集中控制 / 分布式控制架构
定义关键术语：本地 I/O、远程 I/O、离散传输、块传输
处理器可工作在两种模式：
Scanner 扫描器模式：主动管理远程 I/O
Adapter 适配器模式：作为从站被上级控制器管理
提供功能规范开发流程，指导项目设计
第 2 章 硬件选型
覆盖全套系统硬件选择：
I/O 模块：离散、模拟、智能模块选型规则
适配器模块：1771‑ASB / ALX 远程 I/O 适配器
机架：4/8/12/16 槽 1771 系列

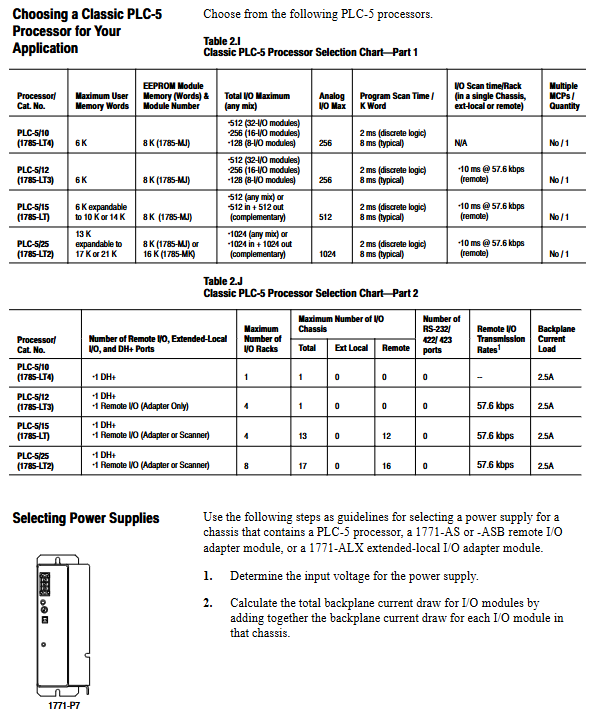

处理器：PLC‑5/10/12/15/25 性能对比
电源：背板电流计算、内外置电源选择
内存：EEPROM/CMOS 内存模块（1785‑MJ/MK/MS/MR）
电池：1770‑XY 锂电池，寿命约 2 年
互补 I/O：主从机架配对冗余配置
冗余系统：1785‑BCM 备份模块构成双机热备
线缆与终端：DH+、远程 I/O 链路终端与布线
第 3 章 硬件布局与安装
环境要求：0~60℃、湿度 5~95% 无凝露
散热间距：机架上下留 6 英寸、左右留 4 英寸
抗静电：插拔模块必须佩戴防静电手环
布线规范：强弱电分离、屏蔽接地、线缆桥架规划
接地：Remote I/O 系统推荐星形接地
机箱尺寸与安装孔距：标准 19 英寸安装
第 4 章 地址模式、机架与组分配
支持三种 I/O 寻址方式：
2‑slot：2 个槽位 = 1 组
1‑slot：1 个槽位 = 1 组

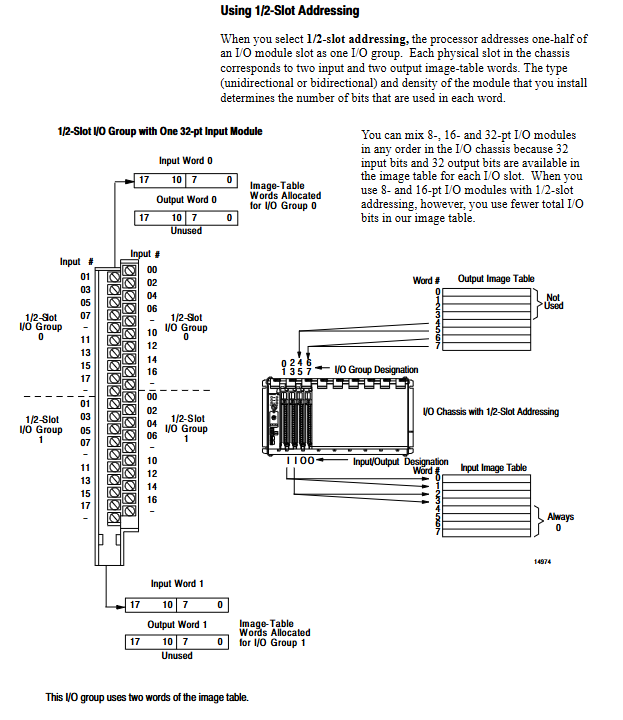

1/2‑slot：1 个槽位 = 2 组（高密度专用）
规则：
1 个机架 = 8 组
本地机架默认地址 0
远程机架可跨机箱分配
互补 I/O 配置：主 / 备机架地址映射，实现冗余 I/O
第 5 章 通信配置
处理器接口：DH+、Remote I/O、串口
DH + 网络：
最多 64 个站
速率 57.6kbps
菊花链 / 干线分支拓扑
Remote I/O：
速率 57.6k / 115.2k / 230.4kbps
距离随速率下降
编程器连接方式：
直连 DH+
远程（DH+→DH）
串口（1785‑KE / 1770‑KF2）
开关 SW1/SW2 配置扫描 / 适配器模式、站号、机架号
第 6 章 系统程序规划
支持SFC 顺序功能图 + 梯形图混合编程
数据表文件结构：
I/O 映像、位文件、定时器、计数器、整数、浮点
寻址格式：
逻辑地址、间接地址、变址地址、符号地址
处理器状态文件 S2：监控扫描时间、故障、DH + 站号、I/O 状态
第 7 章 中断程序选择
支持四类中断：
故障程序 Fault Routine：重大故障时执行
上电程序：开机初始化
定时中断 STI：周期执行
输入中断 PII：信号触发
重大故障分类：可恢复 / 不可恢复
故障码与处理：程序错误、内存错误、寻址错误、I/O 故障
上电保护：断电重启不自动进入运行模式
第 8 章 离散与块数据传输
Adapter 模式（从站）
离散传输：自动与主站交换数据
块传输 BTR/BTW：最多 64 字，主站发起、从站响应
适配器映像文件：自定义数据区替代机架 3
Scanner 模式（主站）
本地 I/O：同步扫描
远程 I/O：异步扫描
块传输队列：每机架最多 17 个请求
故障程序中块传输优先执行
第 9 章 程序时序计算
扫描周期 = 逻辑扫描 + 内务处理
影响扫描时间因素：
指令类型（触点 / 指令 / 文件指令）
条件真假
间接寻址
数据位置（前 4K / 后 4K）
提供全套指令执行时间表（微秒级）
第 10 章 系统性能优化
吞吐量：输入变化到输出动作总延迟
优化手段：
提高通信速率（230.4kbps）
关键 I/O 独立通道
优化扫描列表（高频机架多扫）
块传输分散到不同机架
减少不必要的块传输
开关设置（核心工程参数）
机箱背板开关：寻址模式、输出保持、EEPROM 加载
1771‑ASB 适配器开关：机架号、波特率、组起始地址
处理器 SW1：DH + 站号、扫描 / 适配器模式
处理器 SW2：适配器模式机架号、字长、组地址
SW3：DH+ / Remote I/O 链路终端
