M&C SP2006‑H/DIL 系列加热式稀释气体采样探头
时间: 2026-06-01浏览次数：
M&C SP2006‑H/DIL 系列加热式稀释气体采样探头
M&C SP2006‑H/DIL 系列加热式稀释气体采样探头
基础信息
产品：SP® 系列加热稀释采样探头
型号：SP2006‑H/DIL（180℃）、SP2006‑H280/DIL（280℃）
用途：烟气 / 工艺气体连续采样 + 在线稀释，用于有毒气体、湿度测量、排放监测
版本：V1.00.02
合规：CE（EMC 2014/30/EU、Low Voltage 2014/35/EU）
应用场景：非防爆区、烟气排放、过程气体分析、需稀释 / 防冷凝工况
核心功能与原理
1. 工作原理：临界喷嘴稀释（Dilution principle）
基于超声速临界喷嘴：喷嘴前后压差＞0.5bar (g) 时，流量恒定
真空由喷射器（Injector） 产生，使用稀释气驱动
稀释比：10:1 ~ 500:1（Injector I）；50:1 ~ 2000:1（Injector II）
优势：不受 process 温度 / 大气压 / 微压波动影响，测量稳定
2. 关键特点
全程加热：探头 + 稀释单元一体化加热，防结露、防酸腐蚀
稀释气预热至探头温度，避免样品降温
模块化设计，支持旁路、反吹、隔离阀、校准气接口
采样流量极低，响应快、损耗小
技术参数（关键摘要）
加热温度：180℃ / 280℃
稀释比：a(500:1)、b(200:1)、c(100:1)、d(50:1)、e (30:1，标准)、f(20:1)、g(10:1)
样品流量：1.4…55 Nl/h（随喷嘴）
稀释气压力：入口 min 4.5bar (g)，max 16bar (g)
材质：316Ti、石英、FKM（Viton）、石墨
重量：约 30kg
供电：230VAC/50Hz 或 115V/60Hz，加热 800W
压力波动影响：50mbar 波动 → 误差＜1%
型号与选项（模块化配置）
SP2006‑H/DIL：180℃，无球阀
SP2006‑H280/DIL：280℃，无球阀
SP2006‑H/DIL‑VA：带加热手动球阀
SP2006‑H/DIL‑B：带旁路喷射器（排气）
SP2006‑H/DIL‑BR：带旁路喷射器（回流工艺）
SP2006‑H/DIL‑I：带 1 控压 + 2 表 + 安装包
SP2006‑H/DIL‑VA‑MS1：带 2 控压 + 3 表（旁路用）
可选：反吹（BB/BBF）、2L 储气罐、外部陶瓷过滤器
安全须知
不可用于防爆区域
带电作业仅允许专业电气人员
开机前必须确认电压与铭牌一致
维护前断气、断电、冷却
高温表面禁止触摸，必须戴防护手套
低温报警（加热失效）时必须切断稀释气
样品气可能具腐蚀性，需防护
结构与安装
1. 结构组成
探头本体 + 加热系统
过滤器（陶瓷 / 玻纤）
稀释单元（临界喷嘴 + 喷射器）
旁路单元（可选）
反吹系统（可选）
温控器（70304G）+ 电气接线盒
19" 控制盘 -S /-S1（可选）
2. 安装要点
安装位置：便于维护、倾斜约 10° 向下利于冷凝液回流
法兰：标准 3" 150lbs
避免辐射热＞60℃，必要加装隔热板
过滤器需定期检查密封性
3. 气路连接（规格）

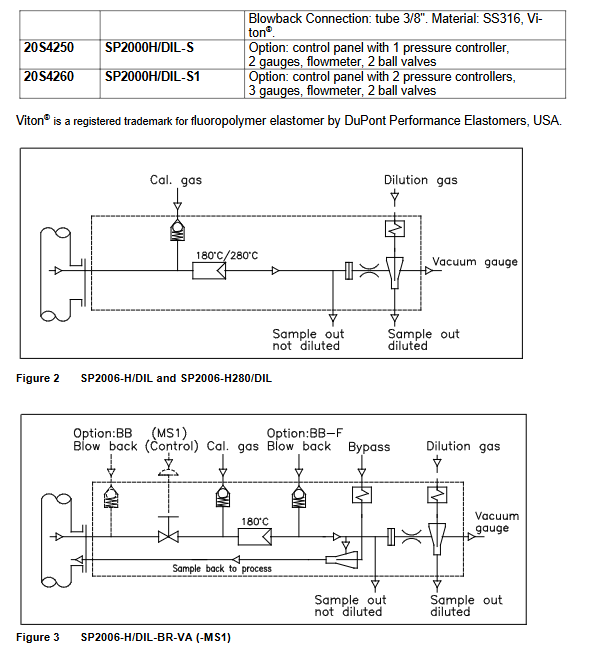

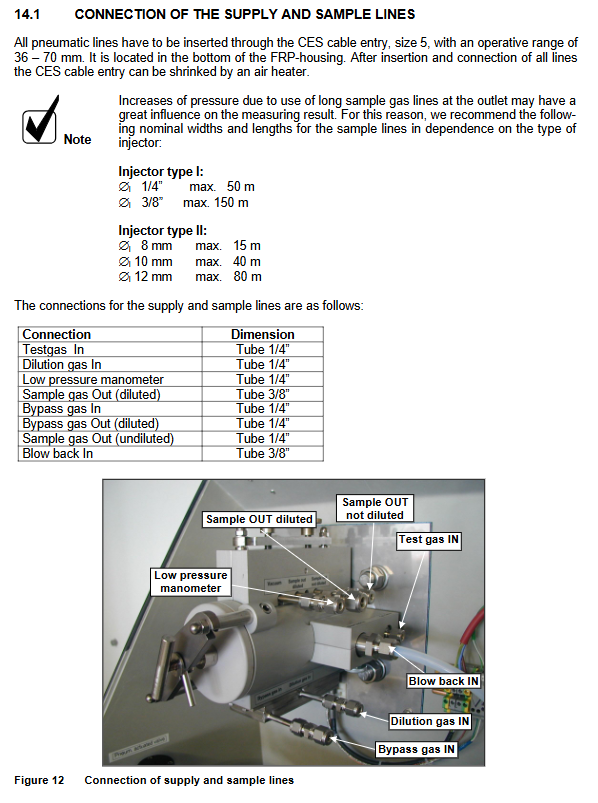

稀释气 / 校准气 / 真空表：1/4"
稀释样气出口 / 反吹：3/8"
必须使用卡套接头 + 支撑套，密封检查
长管线建议用伴热管线
4. 电气连接
电源：L/N/PE，电缆≥3×1.5mm²
温控器：70304G，接 PT100 或 Fe‑CuNi 热电偶
低温报警触点必须接入，用于切断稀释气
推荐耐温电缆，外部设主开关与熔断器
启动与调试（Initial Starting）
先加热：通电升温约2 小时，达到设定温度
再通气：严禁未达温就通稀释气
调节稀释气压力，使真空表 ＞‑0.6bar
检查流量、真空、密封、加热稳定
旁路型号需按曲线设置旁路气压力
校准（Calibration）
必须在运行工况下校准
校准气压力 ＞0.7bar
无旁路：校准气流量≥喷嘴流量 3 倍
有旁路：校准气流量＞旁路 + 喷嘴总流量 10%
通过微调稀释气压力修正稀释比
停机（Closing Down）
停机前用惰性气体吹扫，防止腐蚀性组分冷凝残留
先断气 → 再断电冷却
维护与维修
1. 日常维护：更换滤芯与密封
停止供气、断电冷却
打开快开滤器盖
更换滤芯、Viton 密封圈
冷态拧紧，热态后再复紧
无需拆下整机维护
2. 稀释 / 旁路模块拆解
冷却后打开外壳
松开滚花螺母与抱箍
取出模块，禁止机械通针清洗喷嘴
只能超声波清洗喷嘴与喷射器
检查更换 O‑ring（Viton）
3. 关键禁忌
严禁机械疏通临界喷嘴
维护必须佩戴护目镜、防腐手套
备件清单（常用）
滤芯：陶瓷 2µm / 玻纤 0.1µm
密封：Viton O‑ring、法兰垫
加热芯、PT100、热电偶
喷射器、稀释模块、旁路模块
滤器盖总成、卡箍、压紧螺钉
