OMRON SYSMAC C 系列 / CVM1/CV 系列模拟量 I/O 单元
时间: 2026-06-01浏览次数：
OMRON SYSMAC C 系列 / CVM1/CV 系列模拟量 I/O 单元
OMRON SYSMAC C 系列 / CVM1/CV 系列模拟量 I/O 单元
基础信息
适用产品：欧姆龙 C 系列、CVM1、CV 系列 PLC 配套模拟量输入单元（AD）与模拟量输出单元（DA）
核心用途：实现 PLC 与现场传感器 / 执行器的模拟量 - 数字量（A/D）、数字量 - 模拟量（D/A）转换，处理温度、压力、流量、电压、电流等模拟信号
文档受众：FA 系统设计、安装、运维电气技术人员
核心规范：含安全警示、使用环境、EC 指令合规（EMC / 低电压指令）、免责与保修条款
整体架构与核心单元分类
手册按输入单元→输出单元分 9 大章节，覆盖11 款核心模拟量单元，分为两大类：
1. 模拟量输入单元（AD，共 6 款）

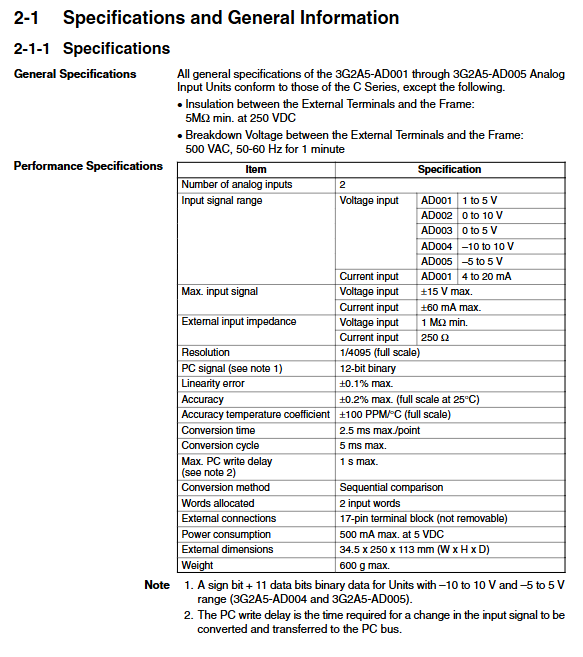

基础款：3G2A5-AD001~AD005（2 点输入、12 位分辨率）、3G2A5-AD006~AD007（4 点输入、10 位分辨率）
中端款：C500-AD101（8 点输入、12 位、均值 / 峰值保持 / 断线检测 / 缩放）
高端款：C500-AD501（16 点差分输入、12 位、内置处理器、缩放 / 滤波 / 平均 / 报警 / EEPROM 存储）
2. 模拟量输出单元（DA，共 5 款）
基础款：3G2A5-DA001~DA005（2 点输出、12 位分辨率）

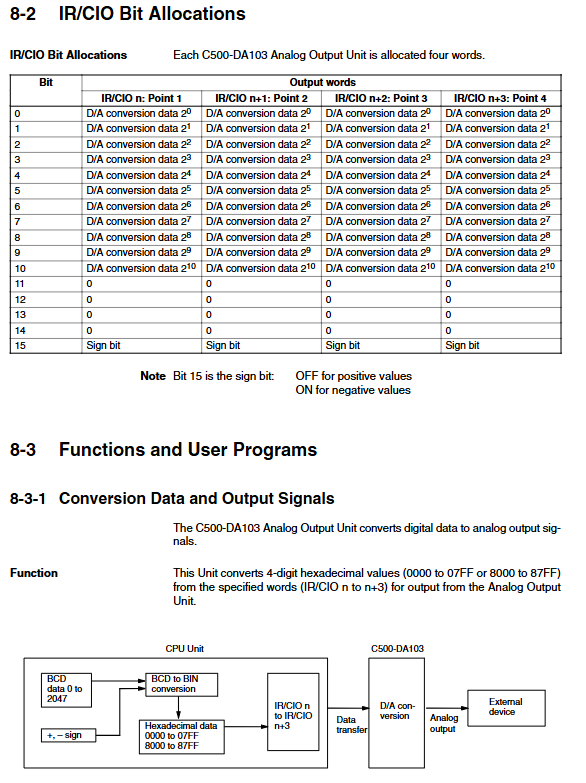

中端款：C500-DA101（4 点输出、12 位）、C500-DA103（4 点双极性电压输出）
高端款：C500-DA501（8 点输出、12 位、缩放 / 斜坡输出 / 上下限限制 / EEPROM 存储）
核心技术规格（通用）
分辨率：主流 12 位（1/4095），AD006/007 为 10 位（1/1023）
信号范围
电压：0~5V、0~10V、±5V、±10V、1~5V
电流：0~20mA、4~20mA、±20mA
转换速度：单通道最快 2.5ms，16 通道最高 25ms
数据格式：二进制（补码）、BCD 码，可按通道切换
隔离：输入 / 输出与 CPU 间光电隔离，耐压 500VAC
安装：适配 CPU 机架、扩展 I/O 机架、SYSMAC BUS/2 从机机架（部分单元不支持 BUS 从机机架）
关键功能特性
1. 输入单元核心功能
基础转换：模拟信号→12/10 位数字量
高级功能（AD101/AD501）：
均值计算、峰值保持、断线检测、量程缩放、上下限报警、数字滤波
存储：AD501 内置 EEPROM，掉电保存参数
模式：支持 2 字 / 4 字工作模式，适配不同 PLC 指令
2. 输出单元核心功能
基础转换：数字量→模拟信号
高级功能（DA501）：
量程缩放、输出斜坡（防突变）、上下限限幅、断电输出保持 / 归零
配置：每通道独立设置信号类型，支持双极性电压输出
安装、接线与配置规范
1. 安装要求
环境：无直射阳光、无腐蚀 / 可燃气体、防尘防潮、防震动强电磁干扰
接地：接地电阻≤100Ω，必须可靠接地
断电操作：安装、拨码、接线前必须切断 PLC 电源
2. 接线规则
线缆：必须用屏蔽双绞线，模拟线与高压线分槽布线
端子：电压 / 电流输入输出区分接线， unused 端子短接防干扰
电流输入：需短接指定端子，匹配 250Ω 输入阻抗
3. 配置方式
拨码开关：设置信号量程、工作模式（2 字 / 4 字）
软件配置：通过 PLC 指令（READ/WRIT/MOV）设置参数、功能开关
参数存储：高端单元可写入 EEPROM，开机自动加载
通信与编程
1. 通信方式
2 字模式：用READ/WRIT专用指令高速读写，支持批量数据传输
4 字模式：用MOV通用指令，适配不支持专用指令的 PLC / 从机机架
地址分配：每个单元占用 2~4 个 CIO/IR 字，按插槽自动分配
2. 核心指令
输入单元：READ读转换数据、WRIT写配置参数
输出单元：WRIT写输出值、MOV单字控制
状态判断：通过标志位（忙标志、完成标志、错误标志）监控通信
3. 编程示例
手册提供完整梯形图程序，覆盖：
基础 A/D、D/A 转换
缩放、报警、滤波、斜坡功能配置
峰值保持、断线检测、参数写入 EEPROM
安全与使用禁忌
带电禁止：通电时严禁拆装机柜、触摸端子、拨码、接线
过载保护：严禁超量程输入 / 输出，防止烧毁单元
应用限制：不得用于核控、航空、医疗、车载等生命安全场景
故障处理：通过 RUN/ERROR/RANGE 指示灯判断故障，报错后断电排查
EC 合规：CV 系列需安装在控制柜内，电源满足双重绝缘要求
