OMRON C 系列 / CVM1/CV 系列 模拟量 I/O 单元
时间: 2026-05-29浏览次数：
OMRON C 系列 / CVM1/CV 系列 模拟量 I/O 单元
OMRON C 系列 / CVM1/CV 系列 模拟量 I/O 单元
核心定位
适用 PLC：C500/C1000H/C2000H、CVM1、CV500/CV1000/CV2000
覆盖模块：模拟量输入 (AD) + 模拟量输出 (DA) 全系列
核心用途：传感器信号采集、模拟量控制、温度 / 压力 / 流量闭环
通信方式：IR/CIO 区直接映射 + READ/WRIT 专用指令
分辨率：主流12 位（1/4095），部分经济型10 位（1/1023）
模块总览（9 大系列）
1）模拟量输入单元 AD
3G2A5-AD001~005：2 点，12 位，固定量程（1~5V/0~10V/±10V 等）
3G2A5-AD006~007：4 点，10 位，低成本
C500-AD101：8 点，12 位，每点独立量程，均值 / 峰值 / 断线检测
C500-AD501：16 点，12 位，差分输入， scaling / 滤波 / 报警 / EEPROM
2）模拟量输出单元 DA
3G2A5-DA001~005：2 点，12 位，固定量程
C500-DA101：4 点，12 位，电压 / 电流可选
C500-DA103：4 点，±10V双极性
C500-DA501：8 点，12 位，每点独立量程，斜坡 / 限幅 / EEPROM
核心技术参数（通用）
分辨率：12 位（4095）为主，AD006/007 为 10 位（1023）
输入量程：0~5V/0~10V/±5V/±10V/0~20mA/4~20mA
输出量程：0~10V/±10V/0~20mA/4~20mA
转换时间：2.5~25ms / 点
隔离：输入–CPU 光电隔离；通道间不隔离
供电：背板 5VDC，部分型号需外部 24V
安装：PLC 背板，不可装在 SYSMAC BUS 从站（部分型号除外）
最重要：工作模式（2/4 字模式）
1）两字模式（高速）
使用READ/WRIT 指令批量读写
速度快、占用 IR 区少
仅支持：CPU 机架、扩展机架、SYSMAC BUS/2 从站
2）四字模式（兼容）
使用MOV 指令逐点访问
兼容性最强
支持：所有机架（含 SYSMAC BUS 从站）
规则：AD101/DA101/DA501 必须用开关切换模式
核心功能（高级型号专有）
AD101 / AD501 / DA501 支持
量程自由设定：每点独立电压 / 电流
Scaling 工程量转换：直接输出工程单位
均值滤波：抑制噪声
峰值保持：捕捉最大值
断线检测：4~20mA 断线报警
上下限报警：超量程输出标志
EEPROM 存储参数：掉电保存
接线与 DIP 设置（最常用）
1）通用接线规则
电压输入：+ 接信号 +，- 接信号地
电流输入：必须短接 V - 和 I-
屏蔽线：单端接地，远离动力线
未用通道：正负短接，防干扰报错
2）DIP 开关功能
设定量程：0~10V / ±10V / 4~20mA
切换两字 / 四字模式
设定掉电输出保持 / 归零

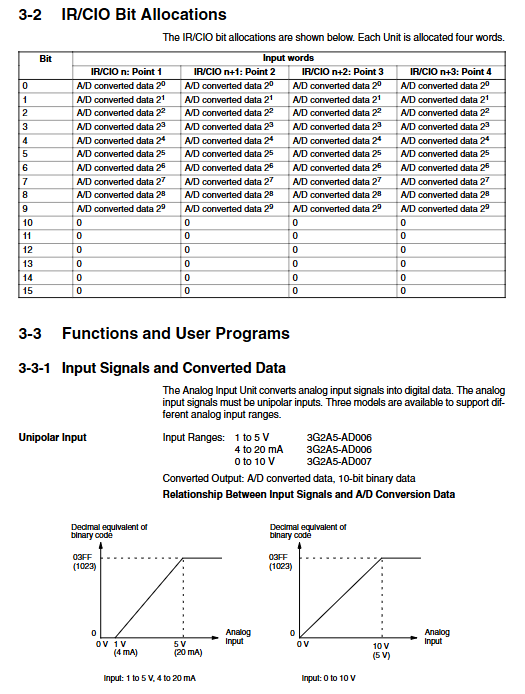

IR/CIO 位分配（核心）
每个模块占用2/4 个 IR 字
bit0~11：AD 转换数据 / DA 输出数据
bit15：双极性符号位（1 = 负）
状态位：忙信号、完成标志、报警、断线
编程指令（必须掌握）
READ(88)：读 AD 数据 / 写 DA 参数
WRIT(87)：写 DA 输出 / 配置 AD
MOV：四字模式简单传送
BCD、BIN：数据格式转换
示例：AD 值 → BCD 工程量 → 显示 / 控制
典型应用流程
断电→设置 DIP 量程与模式
接线（电压 / 电流）
上电→确认 RUN 灯亮
用 READ 读 AD 原始值
做滤波 / 标定 / 工程量转换
用 WRIT 写 DA 输出控制阀门 / 变频
故障排查（最常见）
无输入：量程 DIP 设错、电流未短接、断线
读数漂移：接地不良、未用通道未短接
输出不动：两字 / 四字模式不匹配、指令未执行
报警灯亮：超量程、外部电源缺失、参数错误
