Siemens SINUMERIK 840C + SIMODRIVE 611‑D 安装指南
时间: 2026-05-29浏览次数：
Siemens SINUMERIK 840C + SIMODRIVE 611‑D 安装指南
Siemens SINUMERIK 840C + SIMODRIVE 611‑D 安装指南
基础信息
产品：SINUMERIK 840C / 840CE（出口版）+ SIMODRIVE 611‑D 数字驱动
用途：车床、铣床、加工中心等高端机床数控系统安装调试
软件版本：支持 V1.x ~ V6.x 全系列（以 V3、V4、V6 为分界重点）
结构：安装指南 + 安装清单（配套文档）两部分
核心目标：按步骤完成首次上电→总清→加载机床数据→轴调试→PLC 调试→功能验证
核心内容框架
1. 安装前提与外观检查
必须满足的前置条件
机械 / 电气安装完成、轴可动作、客户 PLC 已预调试
测量系统（编码器）接线正确、屏蔽与接地符合 EMC 规范
电缆分类布线：动力线与控制线分离、屏蔽单端接地
接地系统：星形接地、等电位连接、符合 DIN VDE 0160
检查项
急停、接地、编码器安装气隙、电缆屏蔽、面板按键与显示
模块防静电（MOS 芯片严禁未放电触摸）
标准 / 出口版区分：出口版 CE 无 5D 插补与高级 IKA 功能
安装检查清单
包含 9 大项确认：前提条件、外观、软件版本、电压测试、标准启动、PLC、轴环、功能测试、数据备份，必须签字归档。
2. 总清与标准启动
核心流程（SW3 以后）
CSB 模块启动开关置 1（Startup）
进入 DIAGNOSIS → 选择 General Reset Mode
执行：
FORCEDBOOT NCK-PLC
PLC GEN. RESET
FORMAT NCK AWS
DRIVE GEN. RESET（数字驱动）
配置内存（DRAM/SRAM）：零件程序、UMS、IKA、轴数据区分配
加载标准机床数据（STANDD_T / STANDD_M）
退出总清、CSB 置 0、系统重启
SW2 及以前简化流程
无 MDD 机床数据对话框，手动输入 NC/PLC MD → 初始化内存 → 清 PLC → 结束启动。
3. PLC 安装与调试
PLC CPU：135 WB/WB2/WD 三种，SW3 以后从硬盘加载程序
编程设备：仅支持 PG7xx 系列，通过 RS232 或 MMC 连接
PG function via MMC（SW4+）：可在面板直接做 PLC 状态、强制、变量监控
调试步骤
PLC 总清
加载用户程序 ANW_PROG
诊断：LED、ISTACK、超时分析、PLC 状态
急停、使能、安全逻辑验证
4. MMC 诊断与服务
MMC（人机通讯）负责系统启动、硬盘管理、数据备份
服务功能：
NC Service / Drive Service（轴 / 主轴伺服监控）
备份与恢复（Streamer / PC 链接）
配置文件：CONFIG、BEDCONF（界面 / 颜色 / 菜单）
语言切换、屏幕硬拷贝、UMS 用户数据管理

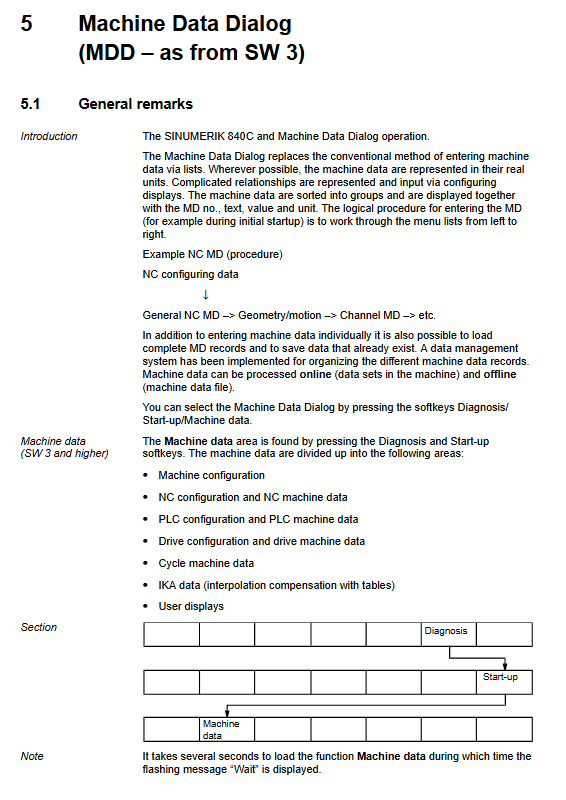

5. 机床数据对话框 MDD
统一配置入口
NC 配置与机床数据
PLC 配置与机床数据
驱动配置（611D 进给 / 主轴）
循环数据、IKA 补偿数据、用户显示
文件功能：加载 / 保存 / 拷贝整机配置文件
常用配置
添加 / 更换驱动模块（单轴 / 双轴、功率档切换）
电机型号更改、驱动参数重新加载
6. NC 机床数据与设定数据
NC MD：全局、通道、轴、主轴专用参数
分辨率、加速度、伺服增益 KV、位置监控、轮廓监控
回零、软限位、坐标转换、螺距补偿

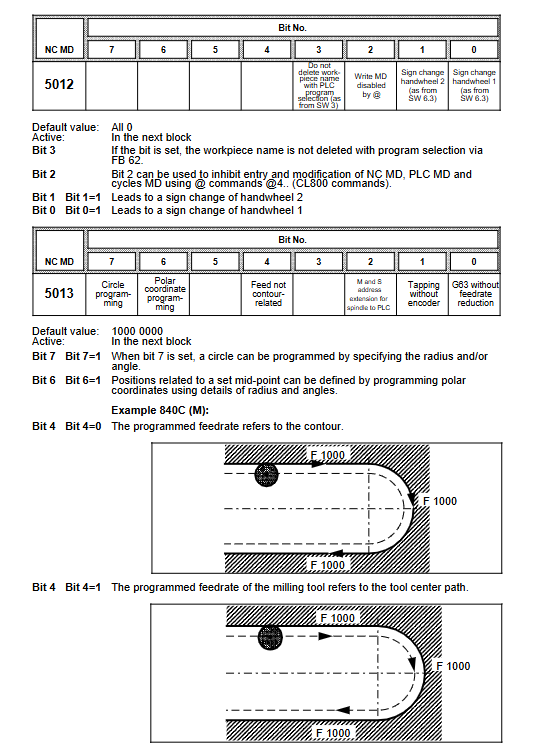

MD bits：功能使能（限位、补偿、主轴定位、C 轴等）
设定数据 SD：通道参数、轴参数、运行限制
7. 611D 驱动机床数据
MSD（主轴驱动） + FDD（进给驱动） 参数
电流环、速度环、位置环参数
伺服服务数据（SSD）：监控与优化
安全集成 SI 参数
8. PLC 机床数据（第 8 章）
系统数据、功能块 FB 数据、用户数据
信号映射、I/O 配置、安全逻辑参数
9. 伺服调试工具
电流环 / 速度环 / 位置环测量与优化
函数发生器信号测试
象限误差补偿 QEC（普通 / 神经网络版）
SERVO trace 伺服波形抓取（SW4+）
10. 轴与主轴安装
轴调试
分辨率、脉冲等效、采样周期
方向确认、漂移补偿、伺服增益 KV
加减速、Jerk 限制、位置监控、轮廓监控
回零方式：普通 / 绝对编码器 / 距离编码栅格
主轴调试
开环、振荡、定位模式（M19）、C 轴模式
齿轮档、速度匹配、主轴定位、同步
模拟主轴 / 数字主轴切换
11. 数据备份与 CPU 更换
备份范围：NCK、PLC、驱动、MD、SD、R 参数、刀具参数、PLC 程序
备份介质：Streamer 磁带、硬盘、V24、软盘
CPU 更换流程：断电→更换→恢复数据→总清重启→校验
12. 高级功能说明
覆盖 840C 核心机床功能：
螺距补偿、旋转轴、连续回转轴
坐标转换（TRANSMIT/2D/3D）
主轴定位、C 轴、电子齿轮、同步主轴、龙门轴
碰撞监控、ESR 紧急停止回退、UPS 断电保护
高速数据通道、主从转矩控制、温度补偿
最关键流程：标准启动 10 步
检查接线、接地、屏蔽、急停
CSB 启动开关置 1 → 上电
进入 DIAGNOSIS → General Reset
清 NCK / 清 PLC / 清驱动
配置内存（DRAMS RAM）
加载标准机床数据
输入电机与驱动参数
轴方向与漂移补偿
回零与软限位设置
退出总清 → CSB 置 0 → 重启 → 功能测试
