ABB ACS550 变频器
时间: 2026-05-29浏览次数：
ABB ACS550 变频器
ABB ACS550 变频器
基础信息
型号范围：ACS550-01（IEC）/ ACS550-U1（NEMA）
功率：0.75…160 kW / 1…200 hp
电压：208~240V、380~480V、500~600V
固件版本：V3.14e 及以上
适用电机：三相异步电机
核心用途：风机、水泵、传送带、压缩机、通用机械调速
核心安全规范（强制遵守）
必须由专业电工安装
断电后等待 5 分钟，确保直流母线放电完毕
禁止将电源接在输出端 U/V/W
IT 系统、角接地 TN 系统必须拆除内部 EMC 滤波器
禁止在输出侧加装电容或浪涌吸收器
急停必须通过外部硬件回路实现

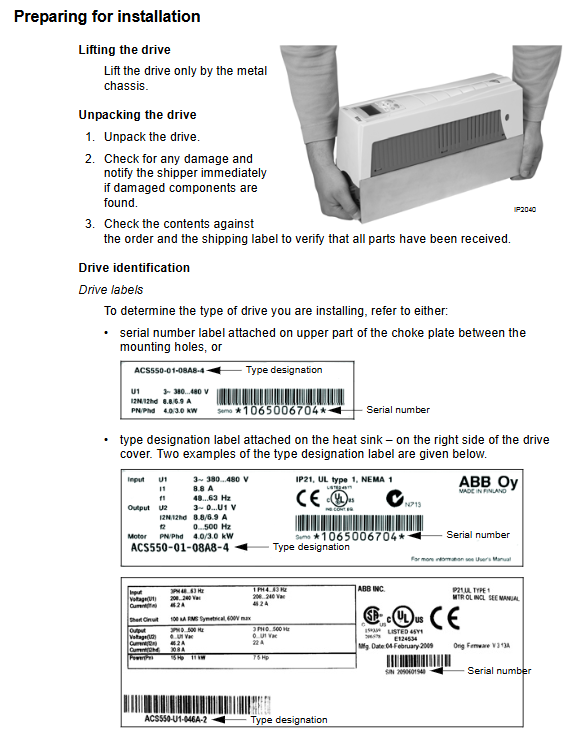

安装与环境要求
安装方向：必须垂直安装
温度：-10…+40℃（无间隙并排安装）
防护等级：IP21 / UL Type 1；IP54 / UL Type 12（选配）
间距：上下≥100mm，左右≥10mm
海拔：≤1000m 不降容，更高需降容
框架：R1~R6 共 6 种尺寸，对应不同功率
接线（最核心章节）
1. 主回路端子
输入：U1/V1/W1（三相），单相接 U1/W1
输出：U2/V2/W2 → 电机
制动：R1-R2 用 BRK+/BRK-；R3-R6 用 UDC+/UDC-
接地：PE 必须可靠接地
2. 控制端子（X1）
AI1/AI2：0~10V / 0~20mA（DIP 开关切换）
DI1~DI6：数字输入（启动、停止、方向、多段速）
RO1~RO3：继电器输出（就绪、运行、故障）
AO1/AO2：0~20mA 模拟输出（频率、电流）
+24V/GND：面板辅助电源
3. 接线规则
主回路与控制线分开布线
电机线屏蔽层单端接地
CT 电流回路严禁开路
电缆最长 50m，超长需加输出滤波器
控制面板操作
两种面板
Basic Control Panel（基础面板）
按键：START/STOP、LOC/REM、▲/▼、RESET
模式：输出显示、参数、参考值、复制、故障
Assistant Control Panel（高级面板）
带向导、多语言、帮助、参数备份、时钟
提供启动向导，一键完成调试
核心操作
LOC/REM：本地 / 远程切换
START/STOP：本地启停
DIR：方向切换
RESET：故障复位
启动调试（ID Run 与快速启动）
1. 快速启动步骤
输入电机铭牌参数（99 组）
选择控制模式：矢量 / V/F
执行 ID Run（矢量控制必须做）
设置加减速时间
检查转向，试运行
2. ID Run（电机辨识）
作用：精确测量电机参数，提升矢量控制性能
条件：电机空载、脱开负载
设置：9910 = 1（ON），启动自动执行
应用宏（一键配置 I/O）
宏是预定义参数组，快速适配场景：
ABB Standard（标准宏）：默认 2 线控制
3-Wire（3 线宏）：点动按钮控制
Alternate（交替宏）：正反转交替逻辑
Motor Potentiometer（电位器宏）：数字升降速
Hand/Auto（手动 / 自动宏）：HVAC 常用
PID Control（PID 宏）：恒压 / 恒流 / 恒温
PFC Control（多泵宏）：泵组轮换控制
Torque Control（转矩宏）：张力控制
参数体系（完整分组）
关键参数组
99 组：启动参数（电机铭牌、控制模式）
01 组：运行数据（电流、频率、转矩、温度）
10 组：启停 / 方向
11 组：频率源选择
12 组：多段速
13 组：模拟输入
14 组：继电器输出
15 组：模拟输出
20 组：限幅（电流、转矩、速度）
21 组：启停功能（直流制动、励磁）
22 组：加减速
30 组：故障保护
40 组：PID 控制
52 组：面板通讯
81 组：PFC 多泵控制
控制模式
Scalar (V/F)：通用、多电机、简单场合
Vector：Speed（矢量速度）：高精度、低速力矩大
Vector：Torque（矢量转矩）：张力、收卷
保护功能
过流（OC）、过压（OV）、欠压（LU）
过载（OL）、过热（OH）、接地故障（Earth Fault）
电机过热、外部故障、通讯故障
支持自动复位（31 组）
故障诊断
常见故障码
1：过流
2：直流过压
3：散热片过热
4：输出短路
5：直流欠压
6：AI1 丢失
7：AI2 丢失
8：电机过载
10：面板通讯丢失
11：ID Run 失败
16：堵转
21：外部故障
排查流程
查看故障记录（04 组）
检查接线、电机绝缘
检查参数、加减速时间
检查负载、机械卡阻
复位、重新上电
维护与保养
日常：检查温度、噪音、振动、风扇
定期：紧固端子、清洁风道、检查风扇
易损件：冷却风扇、电解电容
绝缘测试：必须拆线、断电后进行

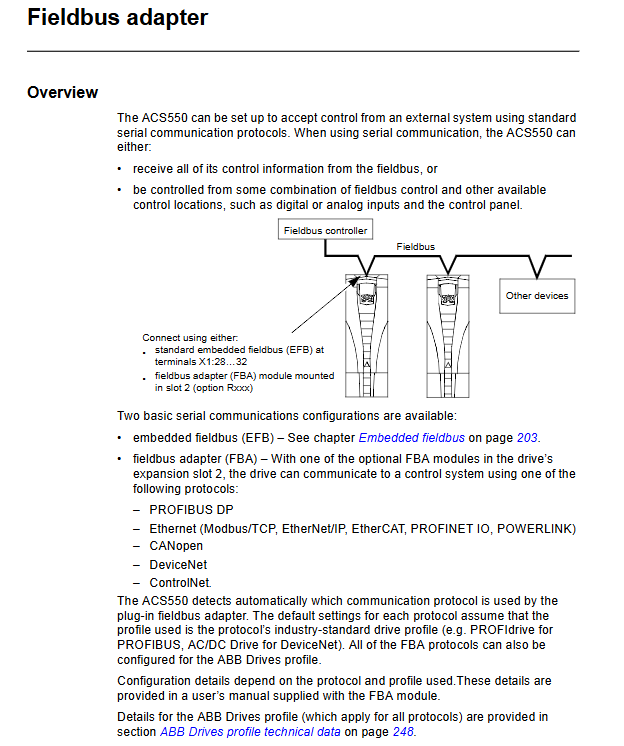

通讯功能
内置 RS485：Modbus RTU
可选适配器：Profibus DP、DeviceNet、CANopen、EtherCAT、以太网
参数：站号、波特率、奇偶校验（52 组、53 组）
典型应用配置
面板控制：AI1 电位器，DI1 启停
多段速：DI3/DI4 切换 3 段速
PID 恒压供水：AI2 压力反馈，PID 宏
多泵轮换：PFC 宏，自动加泵 / 减泵
转矩控制：AI2 转矩给定，转矩宏
Modbus 监控：RS485 读电流、频率、故障
