Fuji FRENIC-Mini 迷你型变频器
时间: 2026-05-29浏览次数：
Fuji FRENIC-Mini 迷你型变频器
Fuji FRENIC-Mini 迷你型变频器
产品总览
适用型号
三相 200V：FRN0001~0020C2S-2（0.1~3.7kW）
三相 400V：FRN0002~0011C2S-4（0.4~3.7kW）
单相 200V：FRN0001~0012C2S-7（0.1~2.2kW）
核心用途
小型风机、水泵、传送带、压缩机、简单机械调速
支持AMF 自启停、PID 调节、多段速、外部端子控制、RS485 通讯
关键特性
体积小、高防护、低成本、高可靠性
支持V/F 控制、动态转矩矢量控制、PMSM 驱动
完备保护：过流、过压、欠压、过载、过热、失速防止
面板按键 + 电位器调速，支持外部端子与通讯控制
安全规范（必读）
警告等级
WARNING：可能导致死亡 / 重伤
CAUTION：可能导致轻伤 / 设备损坏
核心禁忌
禁止用于单相电机、生命支持系统
必须金属安装、远离易燃物
必须接地、输入加 MCCB/ELCB 断路器
禁止电源接输出端 U/V/W
禁止输出侧加浪涌吸收器、补偿电容
断电≥5 分钟、确认直流电压＜25V 才可拆机
面板 STOP 键可被屏蔽，必须外接急停

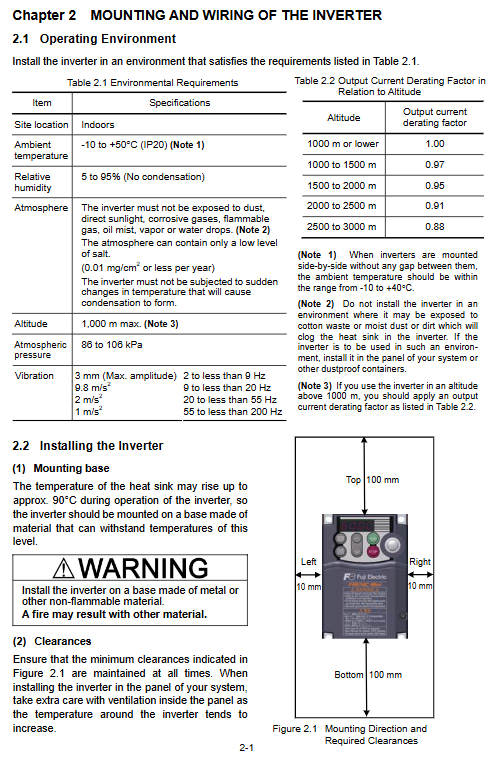

安装与环境
环境要求
温度：-10~+50℃（并排无间隙时 - 10~+40℃）
湿度：5~95% RH（无凝露）
海拔：≤1000m（1000~3000m 需降容）
防护：IP20，室内安装，防尘防油
安装间距
上下：≥100mm；左右：≥10mm
多台并排可无间隙；上下叠装必须加隔热板
接线（最核心章节）
主回路端子
输入：L1/R、L2/S、L3/T（三相）/ L1/L、L2/N（单相）
输出：U、V、W → 接电机
直流回路：P (+)、N (-)、P1、DB（制动电阻）
接地：G 端子必须接地

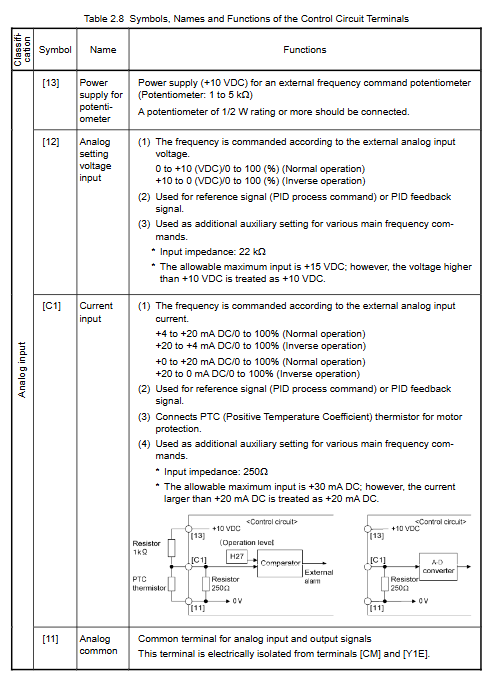

控制端子
数字输入：FWD/REV、X1/X2/X3、CM、PLC
模拟输入：12 (0-10V)、C1 (4-20mA)、11 (AGND)
模拟输出：FMA (0-10V)
晶体管输出：Y1、Y1E
继电器输出：30A/30B/30C
通讯：RJ-45（RS485）
接线规则
输入电源必须接L1/L2/L3，严禁接 U/V/W
电机线≤50m，超长需加输出滤波器 OFL
主回路与控制线分开布线，屏蔽线接地
电源≥500kVA 必须接直流电抗器 DCR
制动电阻只接 P (+)–DB，严禁接 P-N
跳线设置
SW1：数字输入 SINK/SOURCE 切换
SW3：RS485 终端电阻 ON/OFF
面板操作（三大模式）
面板按键
RUN：运行
STOP：停止
PRG/RESET：编程 / 复位
FUNC/DATA：功能 / 数据
▲/▼：参数调整
三种模式
运行模式：监视频率、电流、电压、PID
编程模式：参数设置、数据检查、I/O 检查、告警查询、维护信息
告警模式：故障码显示、历史记录、故障数据
常用操作
电位器：直接调速
▲/▼：数字设定频率
PRG → 进入参数
STOP+▲：点动模式
功能码体系（8 大类）
1）F 码：基础功能（最常用）
F01：频率指令源（面板 / 电位器 / 端子 / 通讯）
F02：运行指令源（面板 / 端子）
F03：最大频率
F04：基准频率
F05：基准电压
F07/F08：加减速时间
F09：转矩提升
F10-F12：电子热继电器（电机过载保护）
F14：停电重启模式
F20-F22：直流制动
F26：载波频率（降噪）
F42：控制模式（V/F/ 矢量 / PMSM）
2）E 码：端子功能
E01-E03：X1-X2-X3 功能定义（多段速、复位、点动、DC 制动等）
E20/E27：Y1/30A 输出定义（运行、频率到达、告警、过载预警）
E52：面板菜单模式（简易 / 全功能）
3）C 码：频率控制
C01-C99：跳跃频率、多段速（16 段）、点动频率、PID
4）P 码：电机 1 参数
P02-P03：电机容量 / 额定电流
P04：自动调谐（静止 / 旋转）
P60-P63：PMSM 永磁同步电机参数
5）H 码：高级功能
自动复位、风扇控制、S 曲线加减速、瞬时停电重启、维护定时器
6）A 码：电机 2 参数（双电机切换）
7）J 码：应用功能（PID）
J01：PID 使能
J03-J05：PID 比例 / 积分 / 微分
8）y 码：通讯（RS485）
y01：站号；y04：波特率；y10：协议（Modbus RTU）
运行与调试
试机步骤
确认接线正确、接地可靠
设定电机额定参数（F04/F05/P02/P03）
设定加减速时间
低速（5Hz）试运行，确认转向
逐步升速，检查振动 / 噪声 / 电流
自动调谐（P04）
模式 1：静止调谐（电阻 / 漏抗）
模式 2：旋转调谐（空载电流 / 转差）
适配第三方电机必备。
保护功能（告警与跳闸）
主要告警码
OC：过流
OV：过压
LU：欠压
OH：散热片过热
OL：电机过载
EF：外部故障
Erx：通讯 / 参数错误
三级动作
警告：不停机
卸载：跳输出不分断
告警：停机跳闸
维护与检查
日常检查
温度、噪声、振动、冷却风扇、端子紧固
定期更换件
电解电容、冷却风扇、继电器
绝缘测试
使用 500V 兆欧表，拆机测试，禁止在线测试
标准与认证
符合欧盟 LV 低电压指令、EMC 指令
谐波抑制建议配置直流电抗器 DCR
漏电保护器建议使用 B 型或高频对应型
典型应用配置
面板控制：F01=4（电位器），F02=2（正转）
端子两段速：X1=SS1，C05=30Hz，C06=50Hz
PID 恒压供水：J01=1，C1=4-20mA 反馈
RS485 Modbus：y01=1，y04=9600，y10=0
制动停车：DB 接制动电阻，F20=0.5Hz，F21=50%
