Braided Flexible Connections铜编织柔性连接
Braided Flexible Connections铜编织柔性连接

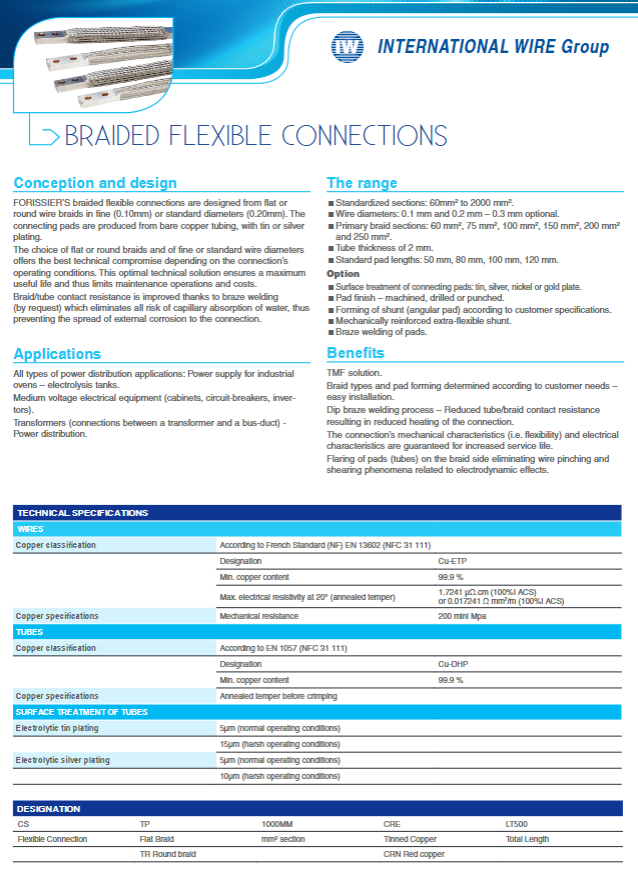

产品概述
产品：铜编织柔性连接（Braided Flexible Connections）
材质：高纯度电解铜 Cu-ETP / Cu-DHP（≥99.9% Cu）
结构：
编织带：扁形 / 圆形，细丝 0.10mm / 标准丝 0.20mm（可选 0.3mm）
端头：紫铜套管压接，可钎焊强化
核心优势：柔性好、散热优、动稳定抗震动、接触电阻低、寿命长、安装便捷
设计与工艺
编织结构
扁平 / 圆形编织可选，细丝更柔软，标准丝载流更高。
端头工艺
铜套管压接；可钎焊，消除毛细吸水与内部腐蚀，降低接触电阻与发热。
端头扩口设计
避免编织丝被夹断、剪切，耐受电动力冲击。
表面处理
裸铜、镀锡、镀银、镀镍、镀金可选，提升导电与防腐。
典型应用
工业电炉、电解槽供电
中压设备：开关柜、断路器、变频器
变压器与母线之间柔性连接
配电系统、大电流设备柔性过渡连接
产品规格范围
截面：60~2000 mm²
编织丝径：0.1mm / 0.2mm（0.3mm 可选）
基础截面：60/75/100/150/200/250mm²
套管壁厚：2mm
端头标准长度：50/80/100/120mm
可定制：角度折弯、加强型超柔结构、钻孔 / 铣削端头
材料技术参数
1. 编织铜丝
标准：NF EN 13602
牌号：Cu-ETP
导电率：100% IACS，电阻率 0.017241 Ω・mm²/m
抗拉强度：≥200MPa
2. 端头套管
标准：EN 1057
牌号：Cu-DHP，≥99.9% Cu
压接前退火处理
3. 镀层厚度
镀锡：常规 5μm / 恶劣环境 15μm
镀银：常规 5μm / 恶劣环境 10μm
载流量（AMPACITY）
温度限值
裸铜 / 红铜：最高 85°C
镀锡铜：最高 105°C
环境温度对应最大持续电流
文档给出 60~2000mm² 在 25/35/45°C 环境下的Imax，截面越大载流越高；相同截面镀锡载流高于裸铜。
示例（部分）：
100mm²：25°C 裸铜 396A / 镀锡 440A
400mm²：25°C 裸铜 632A / 镀锡 701A
1000mm²：25°C 裸铜 1390A / 镀锡 1542A
2000mm²：25°C 裸铜 4193A / 镀锡 4653A
截面与端头尺寸对应表
截面与端头宽度、编织组合固定搭配：
60~250mm²：单编织
300~500mm²：双编织
600~2000mm²：多编织组合
示例：
300mm² = 2×150mm²
1000mm² = 4×250mm²
2000mm² = 8×250mm²

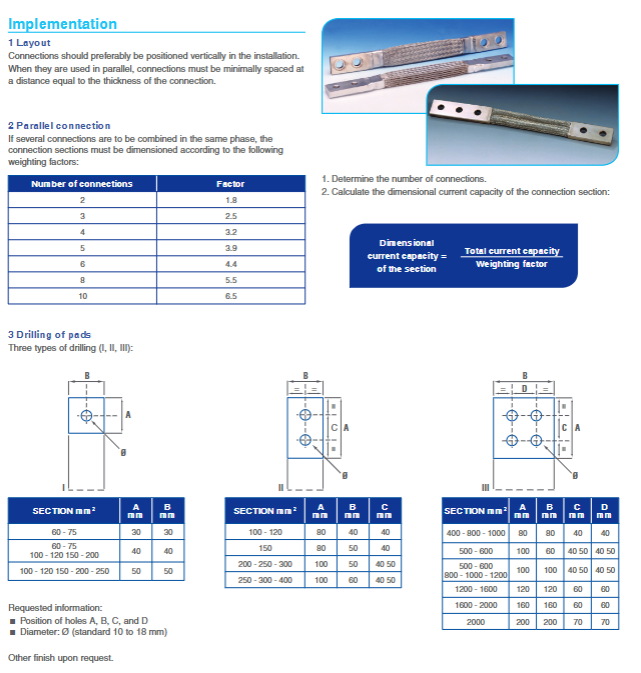

安装实施规范
1. 布局建议
优先垂直安装
并联使用时，间距≥连接厚度
2. 并联降容系数
多根并联需乘以降容系数：
2 根：1.8
3 根：2.5
4 根：3.2
5 根：3.9
6 根：4.4
8 根：5.5
10 根：6.5
3. 端头钻孔规格
按截面分 I/II/III 型孔位，标准孔径 10~18mm，可定制孔位 A/B/C/D 坐标。
订货型号标识规则
格式：CS-TP - 截面 - 镀层 - 总长
CS：Flexible Connection 柔性连接
TP：Flat Braid 扁编织
TR：Round Braid 圆形编织
CRE：镀锡
CRN：裸铜 / 红铜
示例：CS-TP-1000MM-CRE-LT500
扁编织、1000mm²、镀锡、总长 500mm
核心利益点总结
低接触电阻 + 低发热：钎焊工艺优化
长寿命：防腐蚀、防丝端剪切、耐电动力
高柔性：易安装，补偿位移与震动
定制化强：截面、长度、角度、孔位、镀层均可定制
载流明确：全规格温度 - 载流表可直接选型
