Mecc Alte MC200 控制器
时间: 2026-05-29浏览次数：
Mecc Alte MC200 控制器
Mecc Alte MC200 控制器
基础信息
产品：MC200 控制器（双处理器架构）
版本：Rev.13，2025-09-03，适配固件 V2.06
用途：发电机组主控制器、多机并联、市电 - 发电机自动切换、功率管理、云监控
适用：单 / 多机组、MPM/MSB/MPTM 等多种电站架构
配置工具：BoardPrg4（PC 端参数配置、曲线编辑、PLC 编程）
核心技术规格
1. 供电与物理
供电：12/24VDC，范围 8–32VDC，反接保护
显示：4.3" TFT 彩屏，480×272
尺寸：247×187×70mm，防护前面板 IP55
工作温度：-25℃~+60℃
采样：10kHz，12bit 精度
2. 电气测量
电压：三相 / 单相，400V/100V 量程，真有效值 TRMS
电流：外接 CT 1A/5A，精度 <0.2%
频率：50/60Hz，分辨率 0.1Hz
测量：电压、电流、功率、功率因数、电度、温度、电池电压
3. 保护精度
覆盖 ANSI/IEEE 标准保护：
过流 / 欠流（50/51）、过压 / 欠压（27/59）
过频 / 欠频（81U/81O）、逆功率、不平衡、同步失败
动作精度：±0.5% 电压，±50mHz 频率，动作时间 ±35ms
硬件接口总览（核心端子）
1. 数字量 IO
输入：18 路光隔 DI，支持共阳 / 共阴，可扩展至 50 路
输出：18 路 DO（继电器 + 静态）
继电器：15/16（3A@30VDC）、17/18（10A@250VAC）
静态：正 / 负输出，短路 / 过流保护
支持 AND/OR 逻辑、虚拟 DI/DO、PLC 控制
2. 模拟量 IO
输入：7 路 AI（0–10V / 电流 / 电阻），支持自定义曲线
输出：2 路 AO（±10V，隔离），用于调速 / 调压
可扩展：温度、模拟量模块
3. 电量测量端子
JG：市电电压 | JF：发电机电压
JE：三相电流 | JI：第 4 路电流（中性线 / 差动）
支持星型、三角型、单相、Aron 接法

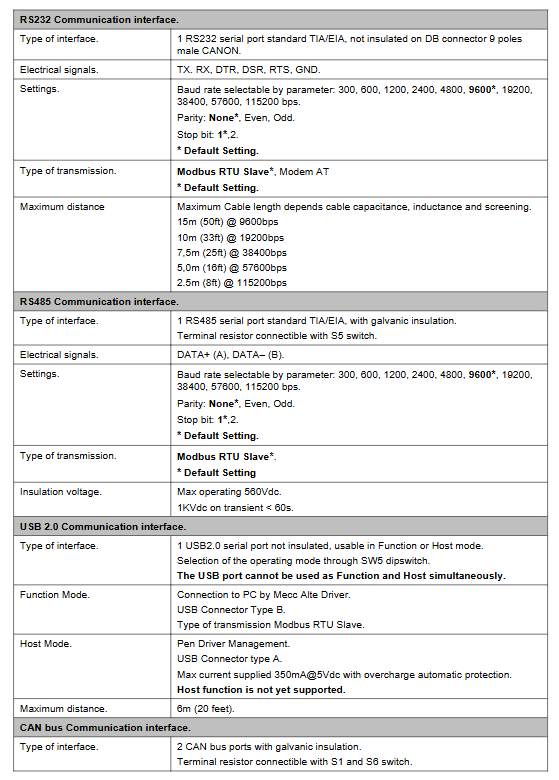

4. 通信接口

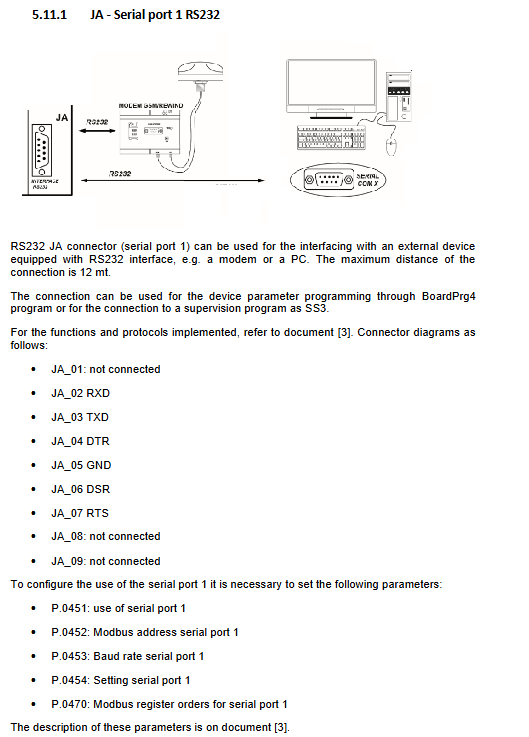

RS232、RS485（Modbus RTU）
USB（配置 / 升级）
Ethernet 10/100M（Modbus TCP、NTP、云）
双路 CAN
CAN0：扩展模块（EXBUS）
CAN1：PMCBus 多机并联总线
核心功能
1. 运行模式
OFF/RESET、MAN、AUTO、TEST、REMOTE START
面板按键：START/STOP、MAN/AUTO、MCB/MGCB 合闸 / 分闸
2. 市电失电自投（AMF）
检测市电电压 / 频率异常 → 启动机组 → 同步 → 闭合 MGCB → 带载
市电恢复 → 切换回市电 → 停机冷却
3. 同步与并联
自动 / 手动同步（同期表、相位 / 电压 / 频差判断）
多机负荷均分（有功 / 无功）
支持：MPM、MSB、MPTM、MSB+MSTP 等电站类型
4. 功率与负荷管理
BASE LOAD、IMPORT/EXPORT 功率设定
Peak Shaving：削峰填谷
Load Shedding：过载甩负荷（4 组）
按优先级启停机组、自动轮换主备机
5. 保护逻辑
电气：过压、欠压、过流、缺相、逆功率、同步失败
系统：电池高低压、板温过高、紧急停机、通讯故障
支持保护 Override 屏蔽（关键保护不可屏蔽）
6. PLC 功能
内置软 PLC，支持逻辑块、虚拟变量、自定义逻辑
可独立控制 IO、联动保护、自定义流程
7. 云平台（Smart Cloud）
TLS 1.2 加密上传
远程监控、报警、参数、曲线
无需公网 IP，支持内网穿透
操作与显示界面
1. 显示模式
P.XX：参数编程（分级密码：Super User/Maker/Installer/User）
S.XX：状态（模式、报警、通讯、IO）
M.XX：电气测量（电压、电流、功率、电度）
B.XX：PMCBus 多机数据
H.XX：历史记录（事件、趋势、极值）
L.XX：PLC 信息
2. 操作权限
4 级密码保护，关键参数仅 OFF/RESET 可修改
支持恢复出厂参数、密码重置
安装与接线规范
安装：面板开孔 218×159mm，螺丝固定
接地：功能接地 JB 必须接，保证 EMC
电压回路：需串 2A 慢熔保险
电流回路：CT 严禁开路
通讯：CAN/RS485 双绞屏蔽线，终端 120Ω 电阻
紧急停止：接入 JJ 公共端，断电触发报警
报警与故障（Anomalies）
1. 三级告警
W(Warning)：警告，不跳闸
U(Unload)：卸载，跳 MGCB/GCB
A(Alarm)：报警，停机
2. 典型故障码
005：GCB 未分闸
013/014：MCB/MGCB 未合闸
016：过流
022：启动超时
048：紧急停机
051：板温过高
272/273：同步失败 / 参数不一致
3xx：模拟量故障
7xx：数字量故障
9xx：PLC 故障
3. 故障处理
消音、确认、复位、锁定记录
历史记录可查时间、事件、测量值
扩展模块（可选）
DITEL 16IN：扩展 DI
DITEL 8OUT：扩展 DO
DIVIT：扩展 AI（电压 / 电流）
DANOUT：扩展 AO
DITHERM/DIGRIN：温度测量（热电偶 / Pt100）
典型应用场景
单机组 AMF：市电 - 发电机自动切换
多机组并联：负荷均分、优先级启停
市电并联（并网）：削峰、备用、不间断供电
泵站 / 机房 / 数据中心：高可靠备用电源
远程无人值守：云监控 + 短信 / 远程控制
