Schneider Square D 9036/9037/9038 机电式液位控制器
时间: 2026-05-29浏览次数：
Schneider Square D 9036/9037/9038 机电式液位控制器
Schneider Square D 9036/9037/9038 机电式液位控制器
产品总览
核心系列与定位
9036 系列：开敞储罐型
用于开式水箱、污水坑等开敞容器，杠杆驱动浮球开关。
Type D：通用型
Type G：重载型
Type FG：底座式污水泵专用开关
9037 系列：密闭储罐型
用于承压密闭容器、冷凝泵、柴油日用罐，法兰 / 螺纹安装。
Type E：法兰安装
Type H：衬套（2.5 英寸）安装
9038 系列：机械轮换器
用于双泵交替运行，液位上升依次启泵，超高液位报警。
Type A：开敞储罐
Type C：衬套安装密闭储罐
Type D：顶部法兰安装密闭储罐
9049 系列：专用附件
浮球、连杆、补偿弹簧、安装板、延长杆等。
通用技术参数
适用介质
淡水、海水、液压油、腐蚀性液体，密度≥0.8。
环境温度
-22°F ~ +220°F（-30°C ~ +105°C）。
防护等级
NEMA 1：室内通用
NEMA 4：防水防尘，室内外通用
NEMA 7/9：防爆，适用于 I 类、II 类危险区域
电气额定
支持单相 / 多相电机直接控制，典型：
单相：2HP@115V，3HP@230V
多相：3HP@115V，5HP@230V
控制回路：AC 600V，DC 250V
触点形式
标准：2 常开（DPST）
反向（R）：2 常闭（DPST）
组合（H）：1 开 1 闭（SPDT）
轮换型：4 极（2×DPST）
各系列核心规格

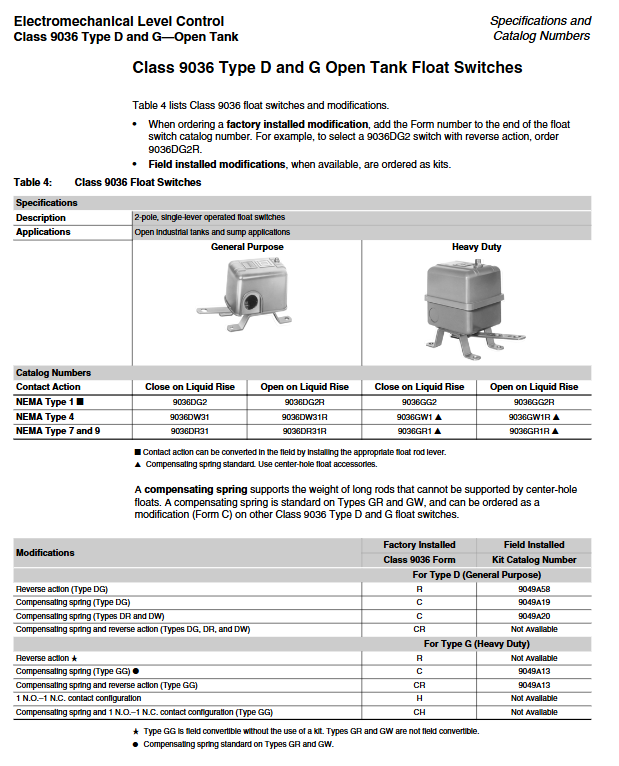

1. 9036 开敞储罐型
驱动方式：杠杆操作，浮球带动连杆触发开关
安装：地面安装 / 底座安装（9049UMS1）
特色：
DG 通用型、GG 重载型
FG 为污水泵专用，不可延长连杆
支持补偿弹簧，支撑长连杆重量
最大连杆长度
顶丝浮球：12.5ft
中心孔浮球：30ft
2. 9037 密闭储罐型
安装：顶部 / 侧面安装
密封：四方形密封圈（Buna-N/Viton），耐温最高 250°F
承压：最高 50psi
Type E：法兰安装，液位变化由浮球杆位置决定
Type H：2.5 英寸衬套安装，带外部指针显示浮球位置
可现场改动作动方向（仅 NEMA 1）
3. 9038 机械轮换器（双泵控制）
功能：
液位到第一点→启 1 号泵；
液位继续升高→启 2 号泵；
超高液位→报警。
可选功能：
N3：手动切换开关
N4：双位非轮换
N5/N25：高水位报警
适用：双泵冷凝水系统、污水提升系统

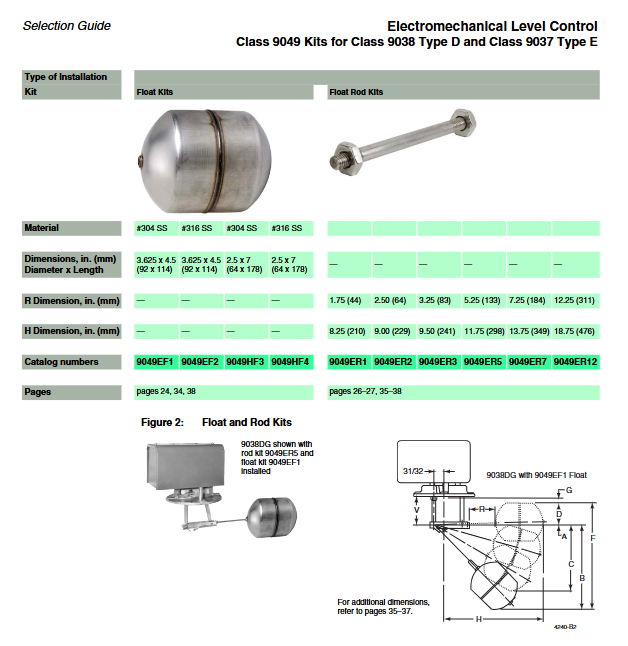

附件系统（9049 系列）
1. 浮球组件
顶丝浮球：短行程、短连杆，2 个限位环
中心孔浮球：长行程、长连杆，4 个限位环
材质：304/316 不锈钢、塑料
2. 连杆（管材）
材质：黄铜、铝、不锈钢
标准长度：5ft，可加 2.5ft 延长段
重型连杆需配补偿弹簧
3. 其他关键附件
补偿弹簧：支撑长连杆重量
9049UMS1：通用安装底座
连杆延长套件、替换浮球、密封件
选型要点
按储罐类型选系列
开敞 / 污水坑：9036
密闭 / 冷凝泵：9037
双泵轮换：9038
按防护选型号
室内干燥：G 结尾（NEMA 1）
室内外潮湿：W 结尾（NEMA 4）
防爆危险区：R 结尾（NEMA 7/9）
按动作选后缀
标准：液位上升→触点闭合
R：液位上升→触点断开
浮球与连杆计算
浮力必须大于连杆 + 限位环总重，长连杆必须加补偿弹簧。
应用场景
给排水：水箱、污水坑、冷凝水系统
工业：液压站、润滑油箱、腐蚀性液体储罐
暖通：冷凝泵组、双泵轮换控制
防爆区域：危险环境液位控制
