Schneider TeSys Giga GV5/GV6 电机保护断路器
时间: 2026-05-29浏览次数：
Schneider TeSys Giga GV5/GV6 电机保护断路器
Schneider TeSys Giga GV5/GV6 电机保护断路器
产品定位与规格
本文档为施耐德 TeSys Giga GV5/GV6 框架 5/6电机保护设备操作手册，设备在IEC 标准下为电机断路器，UL/CSA 标准下为手动电机保护器。
额定电流：GV5：150–220A；GV6：320–500A
额定电压：最高 690Vac
极数：3 极
脱扣等级：5、10、20级
合规标准：IEC/EN 60947-2/-4-1、UL 60947-4-1、CSA C22.2 No.60947-4-1
分断能力（核心参数）
电压等级 GV5P 150/220 F 型 GV5P 150/220 H 型 GV6P 320/500 F 型 GV6P 320/500 H 型
400/415Vac 36kA 70kA 36kA 70kA
660/690Vac 8kA 10kA 10kA 10kA
操作与复位
合闸：手柄顺时针转至I(ON)
分闸：手柄逆时针转至O(OFF)
故障复位：断电排查→手柄逆时针至O→重新合闸
测试：按push-to-trip测试脱扣，仅限专业人员操作
安全锁定与隔离
挂锁：O 位标配，最多3 把，锁径5–8mm；ON 位锁定需改装手柄
门联锁（MCC）：ON / 跳闸位锁门，开门无法合闸，禁用需专业改装
隔离能力：O 位满足 IEC 隔离要求，可安全断电作业

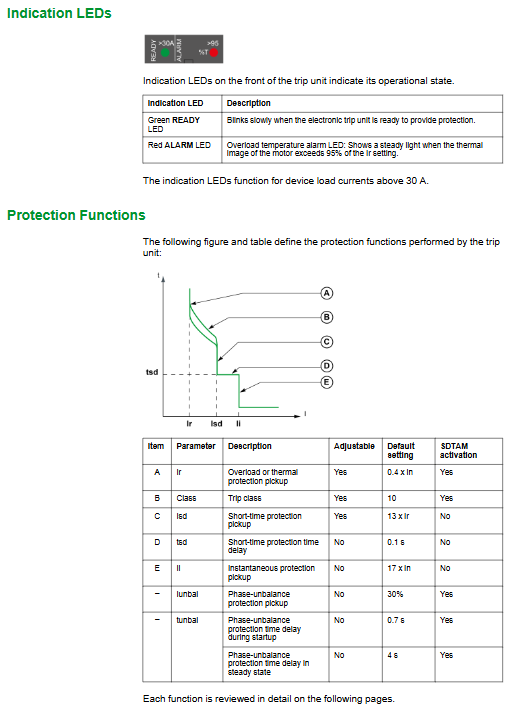

核心保护功能
过载 / 热保护 (ANSI 49)
整定电流Ir 可调，默认0.4×In
脱扣时间：7.2×Ir 下，5 级 4–5s、10 级 8–10s、20 级 16–20s
带热记忆，记忆时长20 分钟
短时保护 (ANSI 51)
整定Isd=5–13×Ir，延时固定0.1s
瞬时保护 (ANSI 50)
整定Ii=15–17×In，最大分断时间 **≤30ms**
断相 / 不平衡保护 (ANSI 46)
失衡阈值30%，启动脱扣0.7s，稳态脱扣4s
反射脱扣：超大短路电流驱动机械活塞，极速脱扣

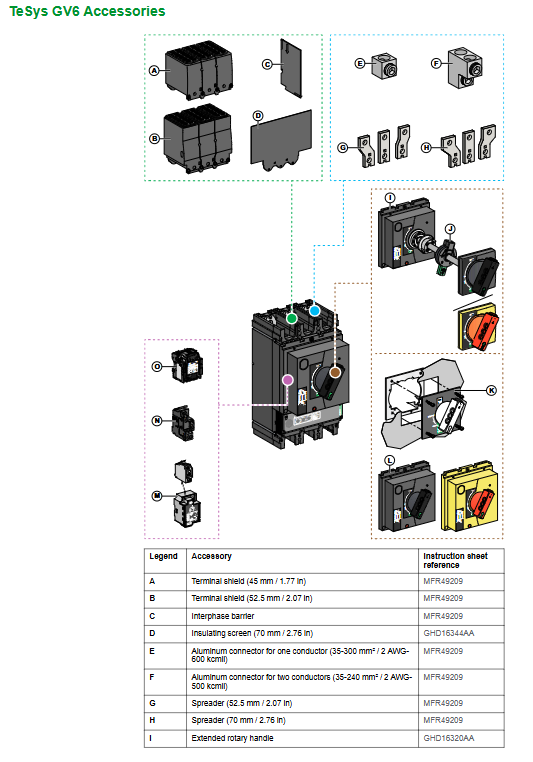

电气附件
状态触点：OF（位置）、SD（跳闸）、SDE（电气故障跳闸）
电压脱扣：MN/UVR 欠压脱扣、MX/SHT 分励脱扣
热故障模块：SDTAM，过载预警、接触器控制，支持1–15 分钟自动复位
环境适应性
工作温度：-25℃~+70℃；存储：-50℃~+85℃
海拔：≤2000m不降容，更高海拔需降容
污染等级：3 级，适应严苛工业环境
抗震：符合DNVGL船级社振动标准
限流与应用优势
Ics=100%Icu，极限分断与使用分断一致
双断点旋转结构，强限流，降低短路热应力与电动力
支持级联配合，降低下游设备成本
适配直接启动、星三角启动，满足1 类 / 2 类配合
关键问题与答案
问题：GV5 与 GV6 的核心规格差异是什么？
答案：GV5 为框架 5，电流150–220A；GV6 为框架 6，电流320–500A；两者附件安装槽位不同，分断能力在低压段一致、690Vac段均为10kA。
问题：设备的断相保护触发条件与延时参数是多少？
答案：三相电流不平衡度超过30%触发；启动阶段延时0.7s脱扣，稳态运行延时4s脱扣，断相为极端不平衡，按相同规则触发。
问题：SDTAM 热故障模块的作用与安装限制是什么？
答案：作用是过载预警与提前分断接触器，避免主断路器跳闸，支持1–15 分钟自动复位；安装限制为与 MN/UVR、MX/SHT 共用插槽，不可同时安装。
