Eaton Freedom NEMA 接触器与启动器规格书
时间: 2026-05-28浏览次数：
Eaton Freedom NEMA 接触器与启动器规格书
Eaton Freedom NEMA 接触器与启动器规格书
定位与适用范围
Eaton Volume 10 封闭式控制设备（CA08100012E），2019 年 10 月版，核心介绍：

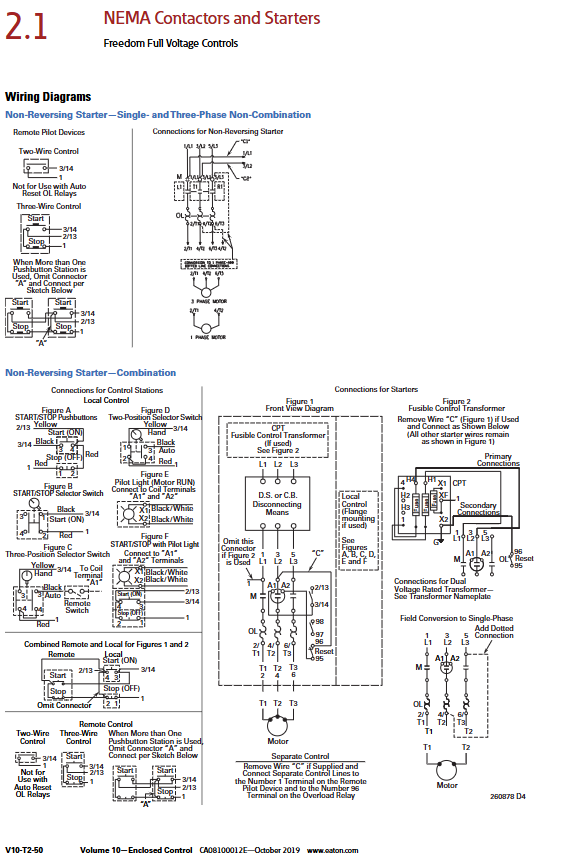

Freedom Full Voltage Controls（主力系列）

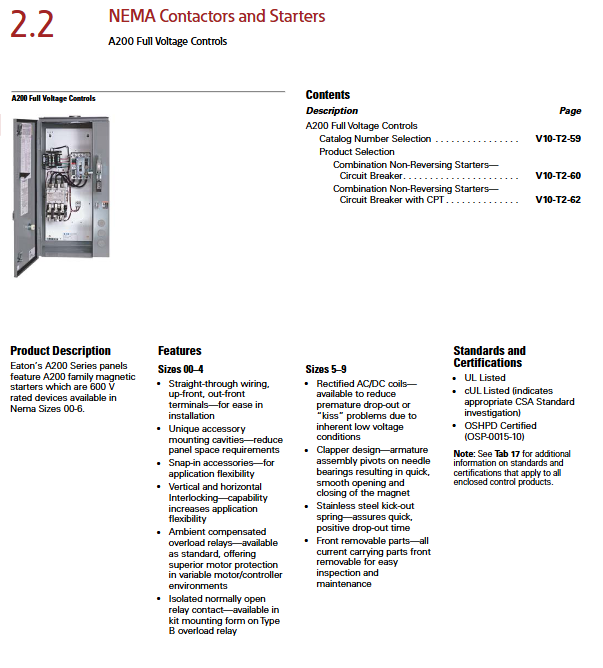

A200 Full Voltage Controls
Freedom Multispeed Starters
面向电机启动、正反转、多速控制，覆盖NEMA Size 00~9，适配380~600V工业电网。
核心产品结构
1. 接触器（Contactor）
非可逆（ECN01）：2/3/4/5 极，600V，连续电流 9~2250A
可逆（ECN02）：3 极，机械 / 电气互锁，防相间短路
极数：2 极（单相）、3 极（三相主流）、4/5 极（特殊电源切换）
2. 启动器（Starter）
非组合启动器
非可逆：ECN05
可逆：ECN06
带 CPT 控制变压器：ECN07
组合启动器
熔断器隔离开关：ECN16（ Fusible ）
无熔断器隔离开关：ECN16（ Non-Fusible ）
断路器保护：ECN22
带 CPT + 熔断器：ECN18
多速启动器：Freedom Multispeed 系列
保护系统（关键）
1. 过载保护
类型 型号 范围 特性
电子式 C440 5:1 宽量程 可选接地故障、相不平衡、通信
双金属 环境补偿 配加热片 经典经济型
2. 短路保护与协调等级
短路分断能力：100,000A@480V、25,000A@600V
协调配合：UL 认证 Type 2，短路后设备可继续使用
保护元件：
熔断器：Class R 兼容
断路器：HMCP 等系列，3A~3000A
外壳与防护（NEMA Type）
防护类型 应用场景
Type 1 室内通用
Type 3R 防雨、室外
Type 4/4X 防水、防腐蚀（304/316 不锈钢）
Type 7/9 危险防爆区域
Type 12 防尘、油、水滴
特殊结构：水平箱体、超大箱体，适配大功率启动器
面板控制（Cover Control）
标准配置：STOP/START、HOA（手动 - 停止 - 自动）、正反转选择
指示灯：运行（红）、停止（绿）
操作件：M22 系列（小箱体）、10250T 系列（大箱体）
代码：A = 无器件、B = 启停、H=HOA、FWD/REV = 正反转
型号编码规则（核心）
以 ECN0511AAA 为例：
ECN：Freedom NEMA 封闭式
05：非组合非可逆启动器
1：NEMA Size 1
1：Type 1 外壳
A：线圈电压 120V
A：控制选项
A：过载配置
功率覆盖（NEMA Size vs hp）
NEMA 规格 典型功率 (460V)
00 1.5hp
0 5hp
1 10hp
2 25hp
3 50hp
4 100hp
5 200hp
6 400hp
7~9 600~1600hp
关键问题
问题 1：C440 电子式过载相比传统双金属过载，核心优势是什么？
答案：
宽量程调节比 5:1，减少备件种类
内置断相、相不平衡、接地故障保护
可选通信与远程监控
精度更高、重复误差 ±1%
支持Class 10/20/30 跳闸等级切换
问题 2：组合启动器中 “熔断器型” 与 “断路器型” 如何选择？
答案：
熔断器型（ECN16）：
成本低、分断快、100kA 短路能力，适合稳定工况、维护简单场景。
断路器型（ECN22）：
可重复使用、便于调试、自带过载与短路一体化，适合频繁启停、需快速复位的设备。
共同满足Type 2 协调配合。
问题 3：可逆启动器（ECN02/06/17）必须具备哪两项安全机制？为什么？
答案：
必须具备机械互锁 + 电气互锁双重保护。
原因：防止正反转接触器同时吸合造成相间短路，机械互锁保证物理无法同时闭合，电气互锁防止逻辑误动作，是电机正反转控制的强制安全要求。
