OMRON D4SL‑N 安全门开关（含锁止）规格书
时间: 2026-05-28浏览次数：
OMRON D4SL‑N 安全门开关（含锁止）规格书
OMRON D4SL‑N 安全门开关（含锁止）规格书
产品定位与适用范围
主产品：D4SL‑N 安全门锁定开关
配件：D4SL‑NSK10‑LK 滑动钥匙单元（防人员被困）
用途：机械设备安全门联锁、防护门锁定、危险区域准入控制
标准：符合机械指令、低电压指令、EMC 指令
安全认证与等级
认证 标准
TÜV EN 60947‑5‑1、EN ISO 14119
UL/CSA UL508、CSA C22.2 No.14
CCC GB/T 14048.5
安全等级 PL e / Category 4 可用
编码等级 Type 2 低编码

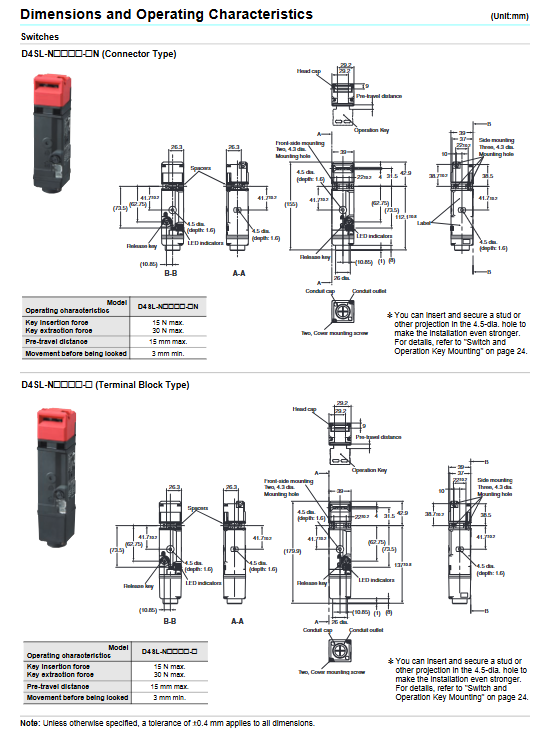

核心电气与机械参数
1. 机械性能
锁止保持力：≥1300N
直接断开力：≥60N
机械寿命：1,000,000 次
电气寿命：150,000 次
操作速度：0.05~1m/s
操作频率：4/5 触点 30 次 / 分钟；6 触点 5 次 / 分钟
2. 电气参数
线圈电压：24VDC（±10%/‑15%）
功耗：启动 6.4W/4.8W；保持 2.6W
负载：AC‑15 1.5A/120V；DC‑13 0.22A/125V
绝缘：Ui=150V，冲击耐压 2.5kV
指示灯：橙色 LED 24VDC / 10mA
3. 环境与防护
防护等级：IP67（UL 4X 室内）
工作温度：‑10~+55℃
湿度：≤95%RH
污染等级：3
型号编码规则（核心）
触点数量：4 / 5 / 6 触点
出线口：2=G1/2、3=1/2‑14NPT、4=M20
触点结构：A/B/C/D/S/T/U/V/E/F/G/H/N/P/Q/R
锁止类型：A = 机械锁 / 通电解锁；G = 电磁锁 / 手动解锁
指示灯：D = 带 LED；无 = 不带
解锁钥匙：无 = 金属；4 = 树脂
接线：端子台 / 连接器（N）
头部材质：F = 树脂；D = 金属
触点配置（安全核心）
门状态检测：采用强制直接断开 NC 触点，满足安全标准
锁状态检测：监控锁是否真正锁定
常见组合：
1NC/1NO + 1NC/1NO
2NC + 2NC
2NC/1NO + 2NC/1NO
3NC + 3NC
只有NC 通道具备强制断开认证
两种锁止工作模式
机械锁类型（A）
关门→自动机械上锁
解锁：给线圈通电 OR 手动解锁钥匙
电磁锁类型（G）
关门→必须给线圈通电才上锁
解锁：断电自动解锁 OR 手动解锁
注意：电磁锁必须先关门再上电，否则无法锁舌到位
接线方式
端子台型：直接接线，适用现场布线
连接器型：快插接头，需另购电缆（D4SL‑CN1/3/5/10）
线圈极性：E1=+，E2=‑，不可接反
配件系统
操作钥匙 D4SL‑NK
NK1：水平
NK2：垂直
NK3：水平可调
NK5：水平 / 垂直可调
连接线：1/3/5/10m

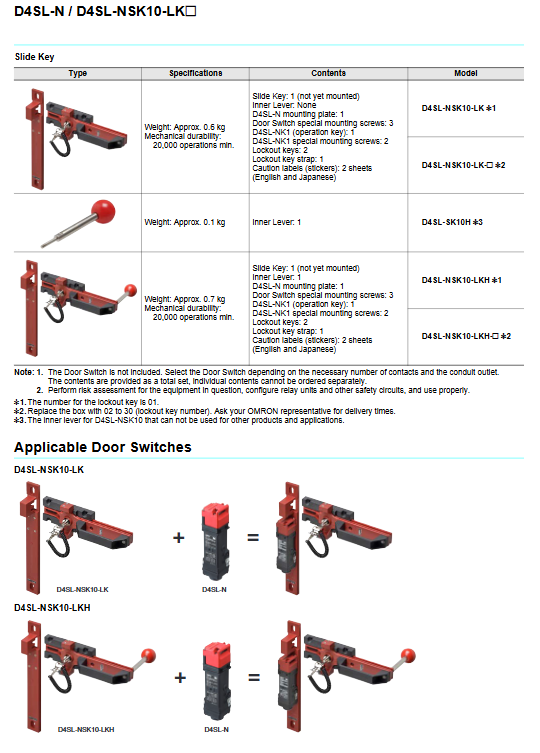

滑动钥匙单元 D4SL‑NSK10‑LK
轻量化适配 ≤20kg 安全门
内置锁止钥匙，拔出后滑块无法动作，防止关门被困
安装规范（强制要求）
螺丝扭矩：
开关安装：0.75~1.15N·m
钥匙安装：2.4~2.8N·m
电缆锁头：1.8~2.2N·m
必须加装止挡，不可将开关充当限位器
钥匙孔中心公差：±0.8mm
滑动钥匙仅允许水平安装，禁止垂直
关键问题
问题 1：D4SL‑N 的安全核心是什么？为什么 NC 触点必须用于安全回路？
答案：
安全核心是强制直接断开机构（Positive Opening）。
只有NC 常闭触点具备该认证，即使触点熔焊也能物理强制断开，确保安全回路切断；NO 触点不具备强制断开能力，不可用于安全通道。
问题 2：机械锁型（A）与电磁锁型（G）的动作逻辑区别是什么？分别适合什么场景？
答案：
机械锁（A）：关门自动机械上锁，通电解锁；适合断电必须保持锁定的设备（安全门、防护栏）。
电磁锁（G）：关门不上锁，必须通电才上锁，断电即解锁；适合断电必须开门的场景（紧急疏散、维护通道）。
问题 3：D4SL‑NSK10‑LK 滑动钥匙的 “防被困” 原理是什么？使用有何限制？
答案：
原理：开门后拔出锁止钥匙，滑块机构被机械锁定，他人无法从外部关门上锁，确保内部人员安全。
限制：
仅适用于 **≤20kg** 的轻型门
只能水平安装，不可垂直
必须使用专用螺丝，防止擅自拆卸
