MITSUBISHI MELSEC A系列PLC（MELSEC-A）
时间: 2026-05-28浏览次数：
MITSUBISHI MELSEC A系列PLC（MELSEC-A）
MELSEC A系列PLC（MELSEC-A）
适用范围与核心定位
适用型号
CPU：A1S(S1)、A1SC24‑R2、A2S(S1)、A1SH、A2SHCPU(S1)、A2ASCPU(S1/S30/S60)
底座、电源、I/O、通信、定位等全系列 AnS 模块
定位
硬件安装、接线、安全、维护、故障代码权威手册
面向专业电气人员，强调人身安全与设备可靠
安全注意事项（最高优先级）
危险级别（DANGER）
必须搭建外部安全回路（急停、极限、正反转互锁）
安装接线必须完全断电，严禁带电触摸端子
电池不可充电 / 拆解 / 加热 / 短路，仅用A6BAT
输出故障可能保持通断，关键输出需外部监控
注意级别（CAUTION）
信号线与动力线间距 **≥100mm**，防噪声干扰
端子螺丝扭矩59~88N·cm，防松脱 / 短路
禁止改装、开盖、并联电源模块
模块核心规格
1. 电源模块（关键参数）
型号 输入电压 输出 熔断 / 保护
A1S61P 100/200VAC 5VDC 5A 过流 / 过压
A1S62P 100/200VAC 5V 3A+24V 0.6A 过流 / 过压
A1S63P 24VDC 5V 5.5A 过流 / 过压
A1S61PN 100~240VAC 5VDC 5A CE 认证
2. 输入模块
类型：AC 输入、DC 输入、高速 DC 输入
点数：16/32/64 点，共地分组隔离
响应：高速0.1ms，普通10~30ms
耐压：500~1500VAC隔离
3. 输出模块
类型 代表型号 电流 响应
继电器 A1SY10 2A / 点 10ms
可控硅 A1SY22 0.6A / 点 1ms
晶体管 A1SY40 0.1~2A / 点 0.5~2ms
4. 混合 I/O 模块
A1SH42：32 入 + 32 出，DC 晶体管高速型
A1SX48Y18：8 入 + 8 出，继电器输出
安装规范
环境要求
温度：0~55℃，湿度10~90%RH
海拔：≤2000m，污染等级2
机械安装
垂直安装，上下间距 **≥30mm**，保证散热
DIN 导轨：TH35‑7.5，螺丝间距≤200mm
模块卡扣到位，固定螺丝扭矩78~118N·cm
EMC 与 LVD 合规
控制柜金属接地，柜门低阻抗连接
屏蔽层大面积接地，非单点焊线

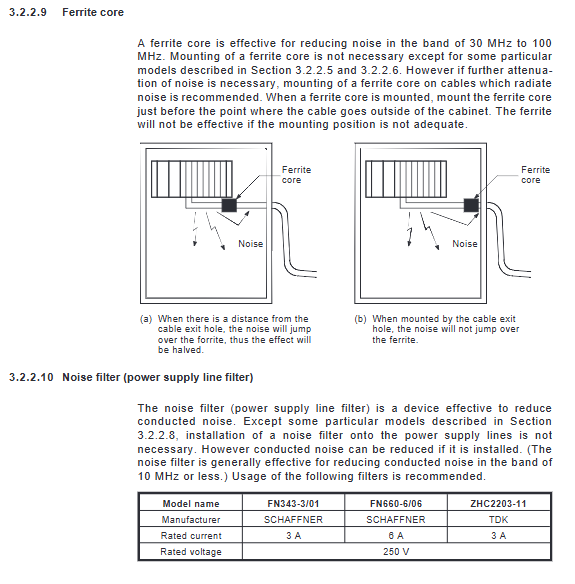

电源入口加噪声滤波器，输入输出分开布线
接线规范

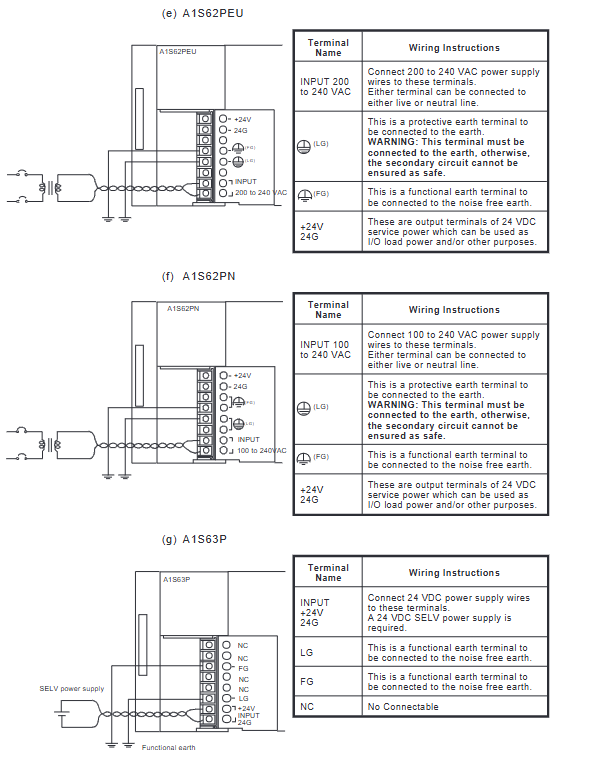

接地要求
LG/FG 必须接地，线径≥2mm²，长度≤30cm
强电弱电分离，屏蔽电缆单端接地
上电顺序（强制）
PLC 主机上电
外部负载电源上电
启动开关接通
防止瞬间误输出。
I/O 接线
AC 输入 / 输出：耐压1500~2830VAC
DC 输入 / 输出：500VAC隔离
公共端分组，禁止跨组混接
故障安全设计（必须执行）
外部安全电路
急停、硬件极限、正反转互锁
输出过载外部保险丝保护
CPU 异常处理
看门狗超时、CPU 故障：所有输出关闭
通信故障：远程 I/O输出关断或保持
维护与保养
日常检查
模块固定、端子紧固、LED 状态正常
环境无粉尘、无腐蚀性气体
定期检查（6~12 个月）
电压测量、接地电阻、绝缘状态
电池更换（低压报警 M9006/M9007）
电池规格
型号：A6BAT，保存程序与掉电数据
错误代码与处理（核心）
常见高优先级错误
10：指令错误 → 程序指令非法
11：参数错误 → 参数损坏或配置异常
20：RAM 错误 → 内存硬件故障
22：WDT 错误 → 扫描超时、死循环
31：I/O 校验错误 → 模块缺失 / 型号不匹配
32：输出熔断 → 负载短路或保险丝断
70：电池错误 → 电压低或未接
关键问题与答案
问题 1：三菱 A 系列 PLC 为什么必须搭建外部安全回路？具体要做哪些？
答案
因为 CPU 故障、输出击穿、通信异常时，PLC 可能误输出或无法关断，会导致人身伤害与设备损坏。
必须搭建：
急停电路、行程上下限、正反转互锁
关键输出外部监控与断路保护
上电顺序与电源互锁电路
问题 2：A 系列 PLC 安装与接线中，EMC 抗干扰必须遵守哪 3 条硬性规则？
答案
信号线与动力线距离≥100mm，禁止并行捆扎
屏蔽电缆大面积金属接地，不使用单根细线焊接
电源入口装噪声滤波器，输入输出两侧线缆完全分离
问题 3：A 系列 PLC 报 WDT 错误 (代码 22) 是什么原因？如何快速排查？
答案
原因：程序扫描时间超过看门狗限定时间，常见于程序死循环、运算过多、瞬时停电干扰。
排查步骤：
检查程序是否死循环 / FOR‑NEXT 不匹配
用 CJ 指令拆分流程，缩短扫描时间
检查电源波动，确认 D9005 监控电压是否正常
