Emerson Ovation 分布式控制系统的I/O 模块
时间: 2026-05-28浏览次数：
Emerson Ovation 分布式控制系统的I/O 模块
Emerson Ovation 分布式控制系统的I/O 模块
艾默生 Ovation 分布式控制系统的I/O 模块权威参考手册，完整覆盖噪声抑制、模块安装、接线、配置、诊断、地址与规格，支持13/14 位模拟量输入、高速 AI、模拟量输出、触点输入、数字量输入 / 输出、继电器输出、HART、RTD、SOE、伺服、阀门定位器等全系列模块，所有模块均满足CE 认证、通道间 1000V 隔离、0~60℃ 工作温度，并通过LED 与寄存器实现完善故障诊断，是电厂 / 过程控制领域硬件设计、安装调试、故障排查的核心依据。
I/O 模块通用架构

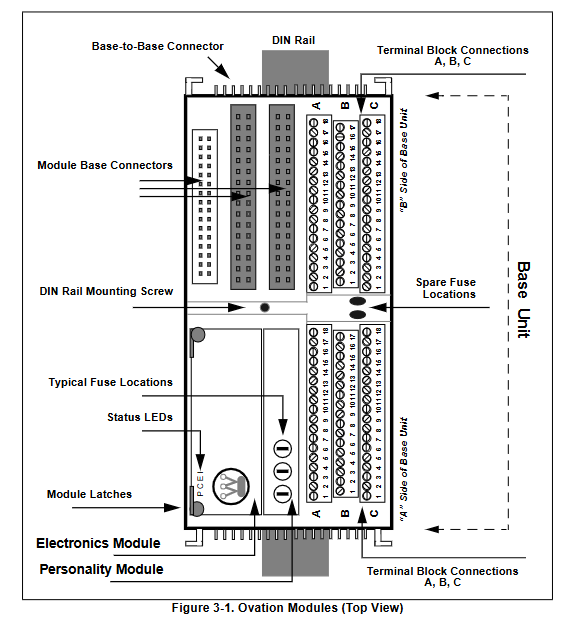

标准组成
电子模块（Emod）：核心电路与逻辑
特性模块（Pmod）：信号适配与保护
底座单元：接线、DIN 安装、总线互联
通用规格
项目 参数
工作温度 0~60℃
存储温度 -40~85℃
通道隔离 1000V AC/DC
诊断方式 LED + 配置 / 状态寄存器
认证 CE、EMC、LVD
通用 LED 定义
P（绿）：电源正常
C（绿）：通信正常
E（红）：外部故障（接地 / 熔丝）
I（红）：内部故障（硬件 / 校验）
核心 I/O 模块明细
1）模拟量输入 AI
13bit：8 通道，±20mV~±10V、4~20mA，采样 10 次 / 秒

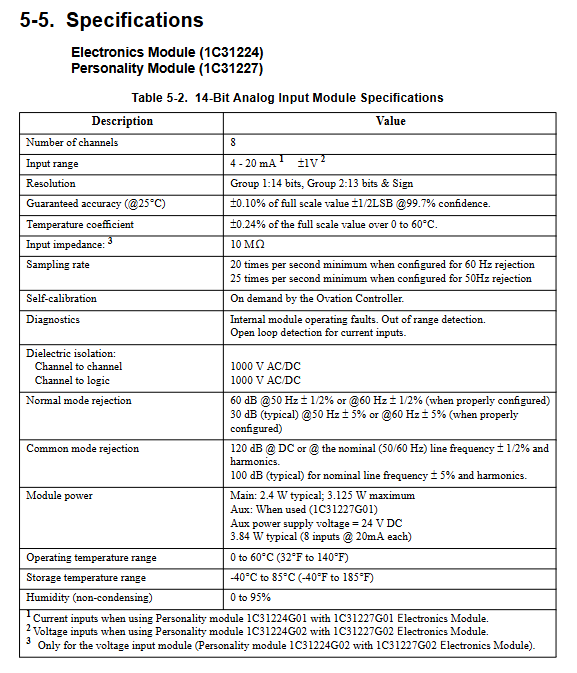

14bit：8 通道，±1V、4~20mA，采样 20 次 / 秒
高速 AI：14bit，50/60 次 / 秒，支持热电偶冷端补偿
共性：精度 ±0.1%、断线 / 熔丝检测、共模抑制 120dB
2）模拟量输出 AO
通道：4 通道，12bit
范围：0~5V/0~10V/0~20mA/4~20mA
刷新：≤2ms，支持过流 / 欠流诊断
3）触点输入 CI
通道：16 通道，板载 48V 润湿电压
去抖：<3ms 拒收，>7ms 确认
诊断：接地故障检测（<5kΩ）
4）数字量输入 DI
电压：24/48V、125V AC/DC
结构：单端 / 差分可选
保护：浪涌抑制、熔丝监控
5）数字量输出 DO & 继电器输出
DO：16 通道，0~60V，500mA / 点
继电器：G2R（16 路）、KUEP（12 路），支持面板扩展
6）专用模块
HART AI/AO：8 通道，兼容 HART 协议
RTD：4 通道，3/4 线制
SOE：16 通道，时间戳 125μs
伺服 / 阀门定位：汽轮机、阀门闭环控制
地址与寄存器规则
固定地址空间
每个模块 16 个地址
D（13）：配置 / 主状态
E（14）：扩展配置
C（12）：点质量故障
通用配置位
Bit0：模块配置（1 = 已配置）
Bit1：强制错误
Bit8：50/60Hz 选择
Bit15：点故障总和
本地与远程 I/O
本地 I/O
控制器直连，PCQL/PCRL 卡
最大 128 模块
远程 I/O
PCRR + MAU + RNC 架构
光纤传输，最远可达千米级
最大 1024 模块
关键问题与答案
问题 1：Ovation I/O 模块的通用诊断机制是什么？如何快速定位故障？
答案
诊断由LED + 状态寄存器双重实现：
P 绿灯：电源异常
C 绿灯：通信中断
E 红灯：外部故障（接地、熔丝、传感器断线）
I 红灯：内部故障（硬件、校验、未校准）
快速定位：先看 LED → 再读 D 寄存器（13 地址）→ 最后查 C 寄存器点位故障。
问题 2：模拟量输入 AI 模块的13bit、14bit、高速型有何核心差异？分别适用什么场景？
答案
表格
类型 分辨率 采样率 适用场景
13bit AI 13bit 10 次 / 秒 常规温度、压力、流量
14bit AI 14bit 20 次 / 秒 高精度模拟量
高速 AI 14bit 50/60 次 / 秒 快速变化信号、动态采集
共性：均支持 **±0.1% 精度、1000V 隔离、断线诊断 **。
问题 3：触点输入 CI 模块的接地故障会带来什么影响？如何避免与检测？
答案
影响：单点接地不报错；多点接地会导致信号误判（开路显闭合）。
检测：模块内置 **<5kΩ 接地检测 **，E 红灯亮、D 寄存器 Bit10 置位。
避免：
回路禁止接地
使用屏蔽线单端接地
确保线缆绝缘，降低漏电流。
