AutomationDirect DL06 系列微型 PLC（D0-06DD1）规格说明
时间: 2026-05-28浏览次数：
AutomationDirect DL06 系列微型 PLC（D0-06DD1）规格说明
AutomationDirect DL06 系列微型 PLC（D0-06DD1）
产品定位与核心型号
产品系列：AutomationDirect DirectLOGIC DL06 微型 PLC
重点型号：D0-06DD1（20 入 / 16 出，DC 输入 / DC 输出）
价格：$251.00
结构：CPU、电源、I/O 一体化设计，支持扩展模块
电气规格（D0-06DD1）
1. 电源规格
项目 参数
输入电压 100–240 VAC，50/60Hz
最大功耗 40VA
辅助 DC 电源 20–28VDC，外置供电
2. 输入规格（20 点，X0–X23）
项目 参数
类型 12–24VDC，漏 / 源型通用
公共端 5 组，电气隔离
高速输入 X0–X3，<100µs响应
普通输入 X4–X23，<8ms响应
导通电流 / 电平 >5mA / >10VDC
关断电流 / 电平 ≤0.5mA / <2VDC
3. 输出规格（16 点，Y0–Y17）
项目 参数
类型 DC 漏型输出
公共端 4 组隔离
高速脉冲 Y0–Y1，7kHz，0.5A / 点
普通输出 Y2–Y17，1.0A / 点（EN 认证降额 0.6A）
压降 0.3VDC@1A
响应速度 Y0–Y1：<10µs(ON)/<20µs(OFF)
Y2–Y17：<60µs(OFF)
CPU 系统性能
项目 参数
总内存 14.8K words
程序内存 7680 words
V 存储器 7616 words
布尔指令速度 0.6µs
典型扫描时间 1K 程序：1–2ms
内置 I/O 36 点（20 入 / 16 出）
扩展能力 支持扩展模块
实时时钟 有
密码保护 有
掉电保持 128 字 V 存储器，电池备份

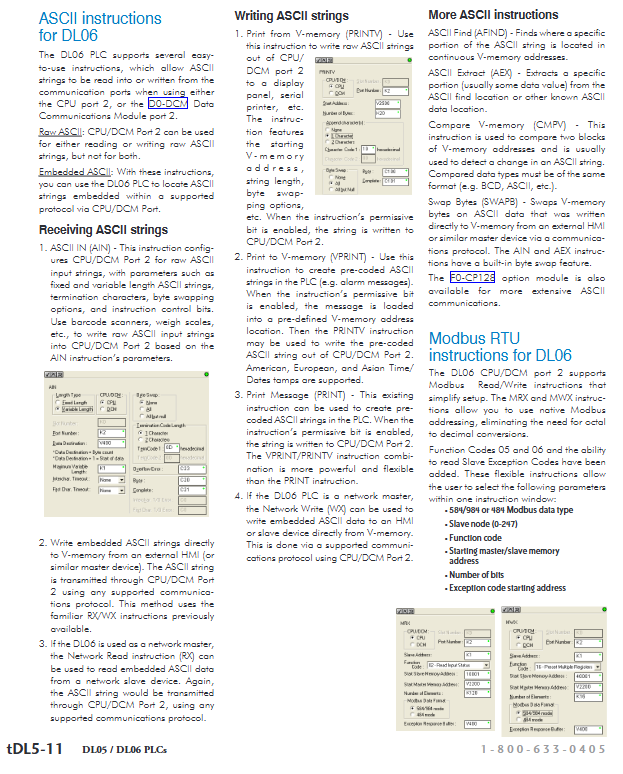

通信功能
端口 1：RS232，固定9600bps，仅作从站
端口 2：RS232/RS422/RS485，波特率300–38400bps
支持协议：
Modbus RTU（主 / 从）
DirectNET（主 / 从）
K-sequence
可选扩展：以太网（H0-ECOM100）、DeviceNet、Profibus
扩展模块支持
数字量 I/O：D0-07CDR、D0-08CDD1、D0-10ND3 等
模拟量：4/8 路 AI、4/8 路 AO、热电阻、热电偶
通信：以太网、Profibus、DeviceNet、ASCII 协处理器
特殊功能：高速计数、输入模拟器、LCD 面板
环境与安装
项目 参数
工作温度 0–55℃
存储温度 -20–70℃
湿度 5–95% RH（无凝露）
抗振动 / 冲击 MIL-STD-810C

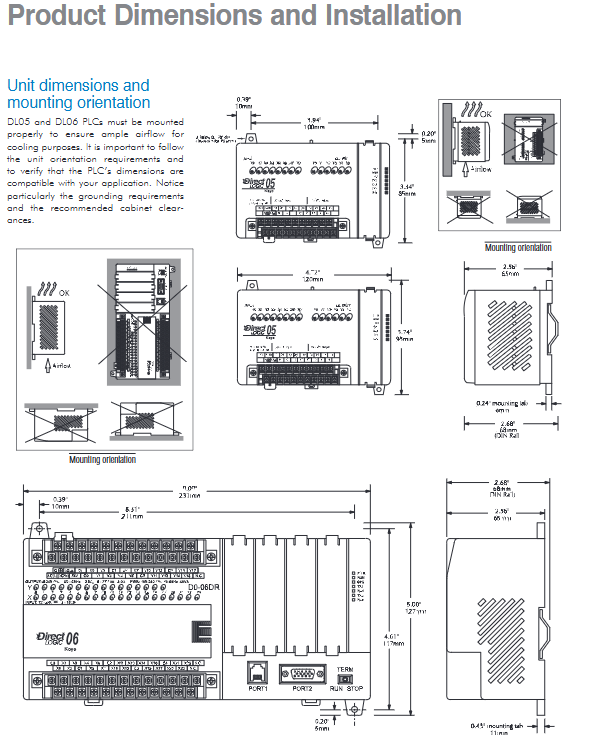

安装间距 与柜门距离≥38mm
安装方式 DIN 导轨
软件与编程
编程软件：DirectSOFT
免费版：PC-DS100（限 100 词程序）
编程方式：梯形图 RLL、功能块、流程图
指令总数：229 种，支持PID、浮点运算、三角函数
关键问题与答案
问题 1：D0-06DD1 的高速输入与高速输出分别是哪些点？性能差异是什么？
答案
高速输入：X0–X3，响应时间 **<100µs**，适合高速计数、中断信号。
普通输入：X4–X23，响应时间 **<8ms**。
高速脉冲输出：Y0–Y1，最高7kHz，额定电流0.5A。
普通输出：Y2–Y17，无高频能力，额定电流1.0A（EN 认证降为 0.6A）。
问题 2：DL06 PLC 的双串口各有什么作用？如何实现 Modbus 组网？
答案
Port1（RS232）：固定 9600bps，仅用于编程、HMI、从站通信。
Port2（RS232/422/485）：可配置为RS485，支持Modbus RTU 主 / 从站，实现多设备组网。
组网方法：将 Port2 设为 RS485，配置站号与波特率，使用MRX/MWX 指令直接读写从站数据。
问题 3：DL06 PLC 扩展模块时为什么要做功率预算？D0-06DD1 的功率限制是多少？
答案
原因：DL06 有4 个扩展槽，内置电源5VDC/24VDC 容量有限，过载会导致死机或故障。
内置供电：
5VDC：1500mA
24VDC：300mA
D0-06DD1 自身消耗：5VDC 600mA、24VDC 280mA，剩余功率用于扩展模块。
