ifm CR2530 SmartController 安装说明书
ifm CR2530 SmartController 安装说明书
产品定位
产品：ifm CR2530 SmartController，面向移动机械 / 车载的高防护可编程控制器
适用对象：专业电气技术人员
核心用途：工程机械、商用车、特种车辆的分布式控制
安全须知（重点）
操作资质
仅允许合格电工安装、接线、上电，遵循 EMC 与低压指令。
电气安全
供电必须符合SELV 安全特低电压标准
上电操作前必须外部断电，禁止热插拔55 针连接器
焊接作业前必须断开控制器所有接头
使用限制
不可用于人身安全相关功能
禁止拆解、改装、篡改设备
环境安全
壳体工作温度高，防止烫伤
A 类 EMC 产品，可能产生民用环境干扰

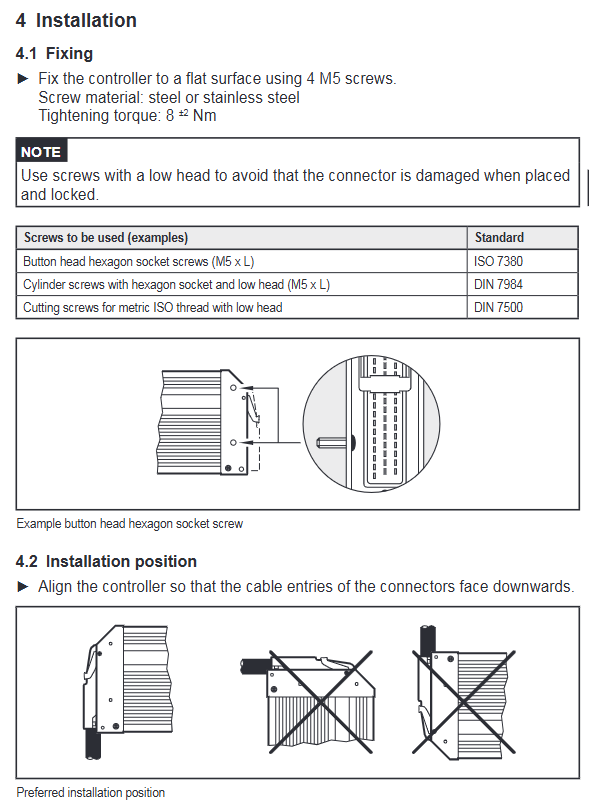

机械安装要求
项目 要求
固定方式 4×M5 螺丝，扭矩8±2Nm
螺丝类型 DIN 7984/DIN 7500 低柱头螺丝
安装方向 连接器朝下，防止进水
安装面 必须平整，避免壳体受扭力
散热 金属壳体导热，叠装需用隔离柱
防护等级 IP67（插头密封后）
电气连接（核心）
供电与保险丝
| 电源引脚 | 功能 | 保险丝规格 |
|10 (VBBS)| 传感器 / 模块供电 |≤2A|
|19 (VBB1)| 输出组 1 供电 |≤15A|
|01 (VBB2)| 输出组 2 供电 |≤15A|
接地要求
外壳通过M5 螺丝直接接车体地
电源与信号地采用星型单点接地
屏蔽线单端接地
接线禁忌
禁止插头内部短接
电源线与信号线分离布线
闲置线芯必须去除，防止干扰耦合
连接器
55 针锁定连接器，防反接
支持0.5~2.5mm²压接接线
输入输出规格
1）输入（16 路，IN00~15）
类型：模拟 (0~10V/0~20mA)、数字、电阻 (16Ω~30kΩ)、频率 (≤30kHz)
分辨率：12bit
数字阈值：导通 >0.7UB，关断 <0.3UB
具备断线 / 短路诊断
2）输出（16 路，OUT00~15）
类型：高侧开关、PWM (20~250Hz)、恒流、模拟 (0.2~10V)
电流：
常规：0.02~2A / 通道
大功率：0.02~4A / 通道 (OUT10~11)
输出组总电流：连续 **≤9A**，短时≤12A
集成感性负载续流保护
3）通信接口
2 路 CAN 2.0B，ISO 11898
波特率：50k~1Mbps（默认 250k）
协议：CANopen、SAE J1939、自由协议
软件与编程
开发环境：CoDeSys 2.3，符合IEC 61131-3
处理器：Freescale PowerPC 50MHz
存储：
Flash：1.5MB
RAM：592KB
掉电保持：2KB
内置监测：看门狗、程序校验、过温、欠压保护

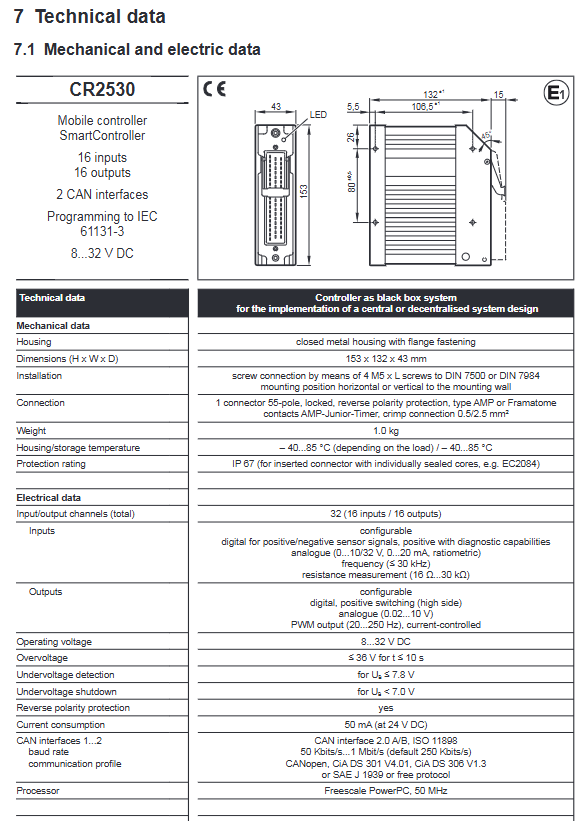

技术参数总表
项目 参数
供电电压 8~32VDC
工作温度 -40~85℃
尺寸 153×132×43mm
重量 1.0kg
I/O 总数 32 点（16 入 / 16 出）
防护等级 IP67
消耗电流 50mA（24V）
认证 CE、E1、EN 61000、ISO 16750
维护与废弃
免维护设计，禁止用户自行开盖维修
报废按国家电子废弃物法规处理
质保与合规：改装将丧失保修与责任
关键问题与答案
问题 1：CR2530 的供电与保险丝如何配置？接错有什么风险？
答案
供电：8~32VDC宽压，必须满足SELV 安全低压
三路独立保险：
VBBS（传感器）：≤2A
VBB1/VBB2（输出）：≤15A
风险：接 AC、反接、超压会直接损坏设备；无保险会导致过载烧毁。
问题 2：CR2530 的 I/O 资源与典型应用能力是什么？
答案
16 路输入：支持数字 / 模拟 / 电阻 / 频率，兼容车载传感器
16 路输出：支持高侧 / PWM / 恒流，驱动阀、灯、电机
2 路 CAN：实现车载网络通信（CANopen/J1939）
适合：工程机械、商用车、农业机械的一体化逻辑控制。
问题 3：安装 CR2530 必须遵守哪 3 条核心机械 / 电气规则？
答案
机械：4×M5 螺丝固定，接口朝下，壳体不受扭力
接地：外壳接车体大地，星型接地，屏蔽单端接地
接线：断电插拔、线缆分离、禁止插头内部短接
