PILZ PDP67 F 4 code 操作说明
时间: 2026-05-28浏览次数：
PILZ PDP67 F 4 code 操作说明
PILZ PDP67 F 4 code 操作说明
产品基础
适用范围
适用于PDP67 F 4 code（773603）与PDP67 F 4 code VA（773613），含功能、安装、接线、调试、参数、订货信息。
产品核心定位
IP67防护等级分布式无源分配器，用于恶劣工业环境，将PSENcode/PSENslock/PSENini安全传感器接入皮尔磁安全控制系统。
标准配置
模块主体、PDP67 Connector cs电源适配器、5 张标签、4 个盲塞。
安全要求
正确使用
仅用于指定传感器与控制系统连接；禁止改装、超规格、超环境使用。
人员要求
必须由经培训、具备安全知识的合格人员安装、调试、运维。
责任与废弃
违规使用导致损坏，保修与责任失效；废弃遵循当地电子废弃物法规。
警示等级
危险 / 警告 / 注意 / 提示 / 信息五级标识，区分人身伤害与设备损坏风险。
结构与接口
外观接口
X1~X4：8 针 M12，接传感器
X5：接评估设备
X6：Diag 诊断输出 + Lock 磁力锁控制
状态指示灯
Power：电源状态
Diag：传感器执行器位置诊断
Lock：磁力锁控制指令状态
安装规范
安装方式
平面固定，使用2 个 M4 内螺纹与螺丝紧固，避免外壳受力。
防护要求
闲置连接器必须用盲塞密封，确保IP67防护。
机械尺寸
高120mm、宽60mm、深20mm，重量240g。

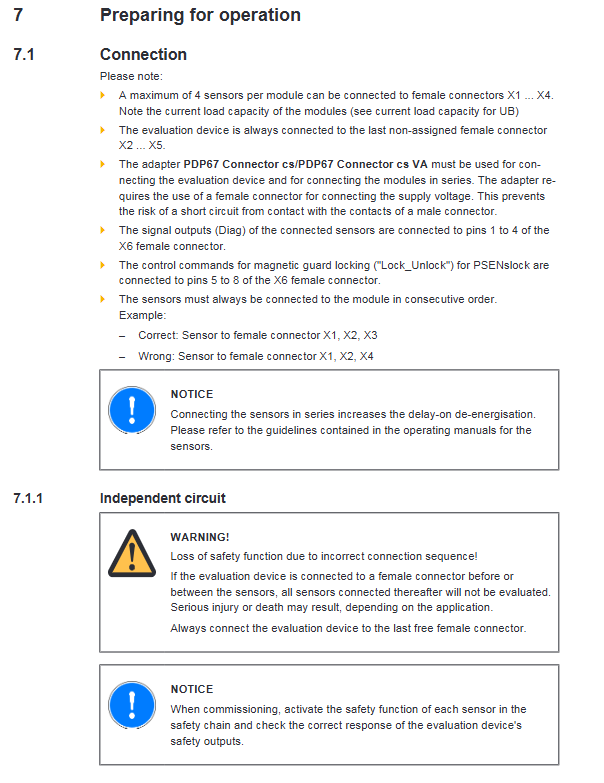

接线规则
通用要求
安全回路必须保证短路 / 断路不触发危险，优先使用皮尔磁预制 M12 线缆。
接口定义（核心）
| 接口 | 核心功能 |
|X1~X4 | 传感器接入，8 针 M12，含 24V、0V、I1/I2 输入、O1/O2 输出、Diag、Lock|
|X5 | 接评估设备，7 脚为 0V 公共地 |
|X6|1~4 脚：Diag 诊断；5~8 脚：Lock 锁控指令 |
连接拓扑
独立回路：单模块最多接4 个传感器，评估设备接最后空闲口。
模块串联：前一模块末口接后一模块 X1，需用专用适配器，注意电压降。
电压降计算
受线径、电流、长度影响；示例：0.25mm² 线缆，每 10m/100mA 压降 0.15V，可适当提高输入电压补偿。
运行与诊断
就绪条件
Power LED 常亮表示模块正常工作。
LED 状态含义
|LED | 状态 | 含义 |
|Power | 常亮 | 设备就绪 |
|Power | 熄灭 | 未上电 / 故障 |
|Diag | 常亮 | 执行器在响应范围 |
|Diag | 熄灭 | 执行器不在响应范围 |
|Lock | 常亮 | 锁控指令有效 |
|Lock | 熄灭 | 锁控指令无效 |

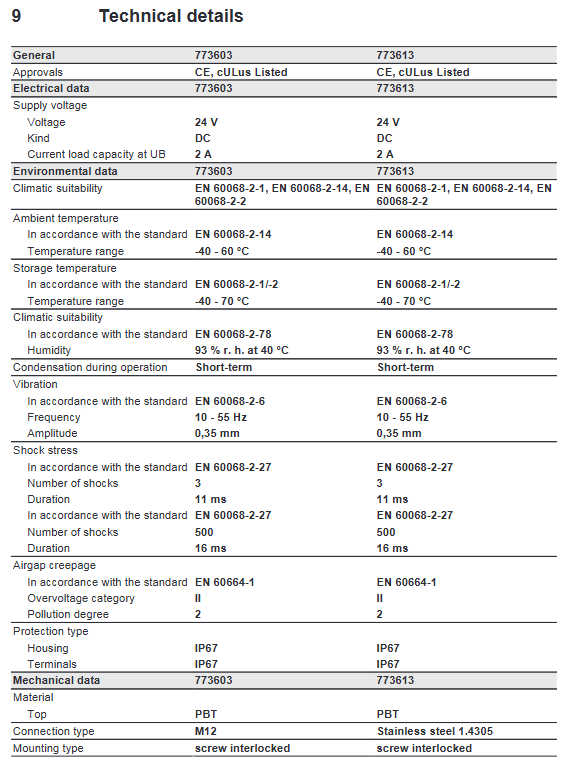

技术参数
项目 参数
供电电压 24VDC
负载能力 2A
防护等级 IP67（壳体与端子）
工作温度 -40℃ ~ +60℃
存储温度 -40℃ ~ +70℃
湿度 40℃时93%RH，允许短时间凝露
连接 8 针 M12，不锈钢材质
认证 CE、cULus Listed
订货信息
模块型号
PDP67 F 4 code：773603
PDP67 F 4 code VA：773613（V2A 环螺母）
配件
适配器：773610、773612（VA 版）
M12 线缆：2/5/10/20/30m
关键问题与答案
问题 1：该模块的核心用途与使用限制是什么？
答案：核心用途是作为IP67 分布式无源分配器，在恶劣工业环境中将PSENcode/PSENslock/PSENini传感器接入皮尔磁控制系统。使用限制：禁止改装、超规格使用，必须由合格人员操作，闲置接口必须密封以保持IP67。
问题 2：传感器与评估设备的正确接线方式是什么？接错有什么风险？
答案：传感器必须顺次接入 X1~X4，评估设备必须接在最后一个空闲接口（X2~X5）。接错风险：评估设备接在传感器之前 / 之间，会导致后续传感器全部失效，引发安全功能丧失，可能造成人身伤亡。
问题 3：模块串联时需要注意哪些关键要点？
答案：1. 用专用适配器连接，前一模块末口接后一模块 X1；2. 必须核算电压降，确保末端电压不低于允许值；3. 评估设备仍需接在整条链路最后一个空闲口；4. 串联会增加断电延迟，需参考传感器手册。
