Panasonic FP‑X 系列 PLC
时间: 2026-05-28浏览次数：
Panasonic FP‑X 系列 PLC
Panasonic FP‑X 系列 PLC
松下FP‑X 系列是搭载32 位 RISC 处理器的紧凑型高性能 PLC，具备0.32μs / 步基础指令速度、最大 382 点 I/O、内置 3/4 轴定位、最多 3 路通信（含Ethernet）、多点 PID与独立注释内存，支持8 台扩展单元与FP0 扩展适配，覆盖18 款主机、9 款扩展、16 款功能卡，适配多场景自动化控制，兼顾高速、大容量、高拓展与数据安全。
核心性能
处理速度：采用32 位 RISC 处理器，基础指令执行速度0.32μs / 步，5000 步程序扫描时间 **≤2ms**。
程序内存：C14 机型 16k 步，C30/C60 机型 32k 步，配备独立注释内存，不占用程序空间。
高速计数：晶体管型支持8 路单相 / 4 路双相高速计数，最高100kHz。
I/O 与扩展能力
I/O 点数：单机最大300 点，搭配扩展卡与 FP0 适配器可达382 点。
扩展规则：1 台主机可连最多 8 台扩展单元，仅 1 台 E16 可串接，E30 需外接电源。
兼容拓展：通过AFPX‑EFP0适配器，可连接最多 3 台 FP0 扩展单元。

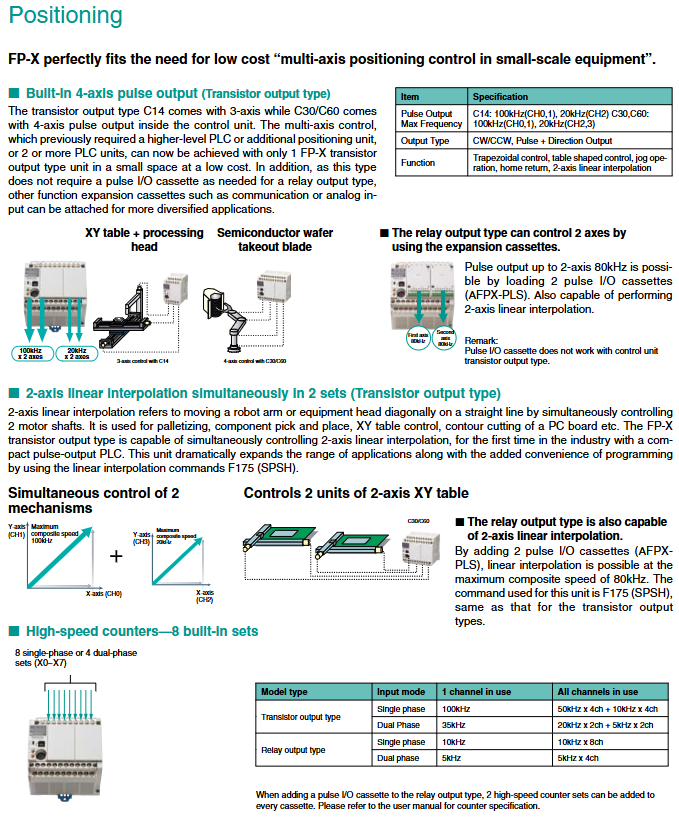

定位控制功能
机型 轴数 脉冲频率
C14 晶体管型 3 轴 CH0/1：100kHz，CH2：20kHz
C30/C60 晶体管型 4 轴 CH0/1：100kHz，CH2/3：20kHz
支持梯形控制、原点回归、2 轴直线插补，可同时控制 2 套 XY 平台。
通信与网络
通信端口：最多3 路同时使用（通信卡 + 工具口）。
主流协议：Ethernet（AFPX‑COM5）、Modbus‑RTU、PLC Link、MEWTOCOL‑COM。
组网能力：PLC Link 支持16 台互联，传输距离1200m；Modbus 支持99 台多主站组网。
控制与安全功能
PID 控制：支持多点高精度 PID，32μs / 回路，提供PI‑D/I‑PD双模式。
数据安全：支持程序上传禁止、8 位大小写字母数字密码，防非法复制。
存储与时钟：Flash ROM无需电池保存程序，AFPX‑MRTC卡带实时时钟。

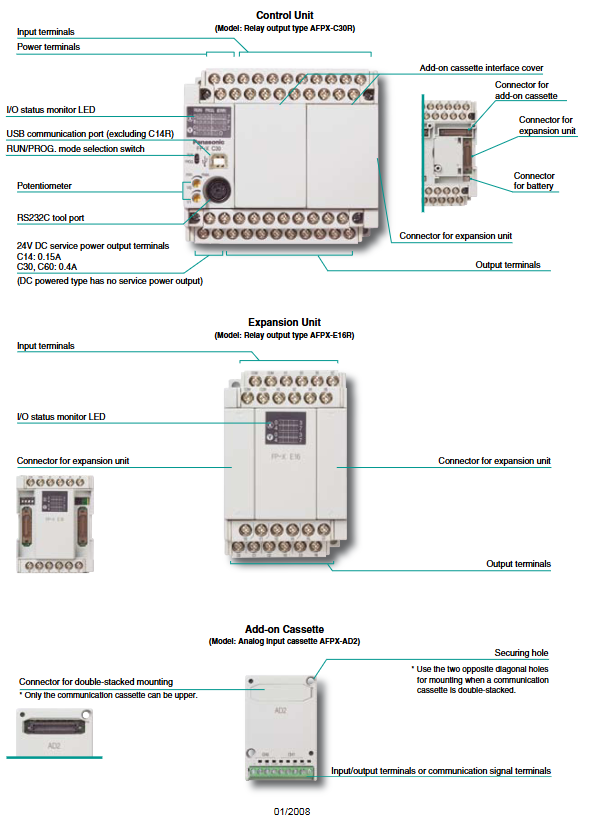

产品阵容
控制主机（18 款）：14/30/60 点，继电器 / NPN/PNP 输出，AC/DC 供电。
扩展单元（9 款）：E16/E30 系列，继电器 / 晶体管输出。
功能卡（16 款）：数字 I/O、脉冲 I/O、模拟量、通信、时钟、存储。
配件：备份电池、扩展电缆、编程线缆、端子台。
软件与物理特性
编程软件：FPWIN Pro，符合IEC 61131‑3，支持 5 种编程语言。
物理接口：C30/C60 标配USB 口，直连电脑；C14 无 USB。
环境规格：工作温度0~55℃，湿度10~95%RH，耐振耐冲击，符合 EN61131‑2。
关键问题与答案
问题 1：FP‑X 系列 PLC 的最大 I/O 点数如何实现，扩展限制是什么？
答案：单机连接8 台扩展单元可达300 点；搭配功能卡 + FP0 适配器可扩至382 点。限制：E16 单元不可串接多台，E30 需外接电源，扩展电缆总长 **≤160cm**。
问题 2：FP‑X 在定位控制上的核心优势是什么，不同主机有何差异？
答案：优势为晶体管型主机内置多轴脉冲输出，无需定位模块，低成本实现多轴控制。差异：C14 内置 3 轴，C30/C60 内置 4 轴；最高输出频率100kHz，支持 2 轴直线插补。
问题 3：FP‑X 支持哪些通信方式，最多可同时使用几路通信？
答案：支持Ethernet、RS232C、RS485/422、Modbus‑RTU、PLC Link、MEWTOCOL。通过双口通信卡 + 工具口，可同时使用 3 路通信，满足多设备联网需求。
