Nthytronic Group iRTUe 模块化 I/O 扩展单元
时间: 2026-05-27浏览次数：

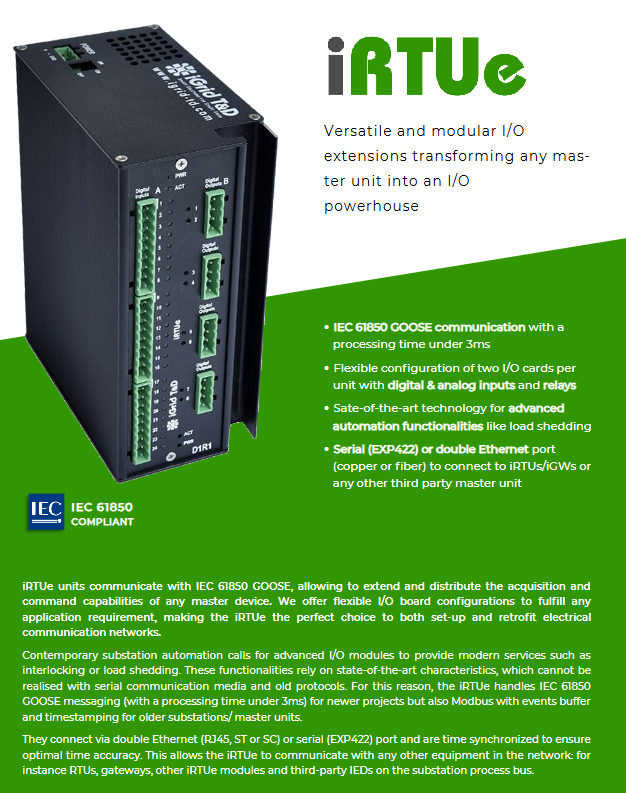

Nthytronic Group iRTUe 模块化 I/O 扩展单元
Nthytronic Group iRTUe 模块化 I/O 扩展单元
产品概述
iRTUe 是Nthytronic Group推出的模块化智能 I/O 扩展单元，用于将普通主设备升级为高性能 I/O 站，面向智能变电站、配网自动化场景。
核心价值：分布式采集 + 高速 GOOSE 通讯，替代传统硬接线，降低改造成本。
部署方式：DIN 导轨安装，IP30 防护，适配电力柜恶劣环境。
核心通信能力
1. 高速 GOOSE
协议：IEC 61850 GOOSE
处理时延：＜3ms，满足 P2 性能等级
机制：发布 / 订阅模式，支持 VLAN 与优先级标记
应用：联闭锁、负荷卸载、快速保护逻辑
2. 接口与协议
接口类型 规格
以太网 双 10/100M，RJ45 / 光纤 ST/SC
串口 1×RS422(EXP422)
协议 GOOSE、Modbus RTU
授时 NTP/PTP，精度1ms

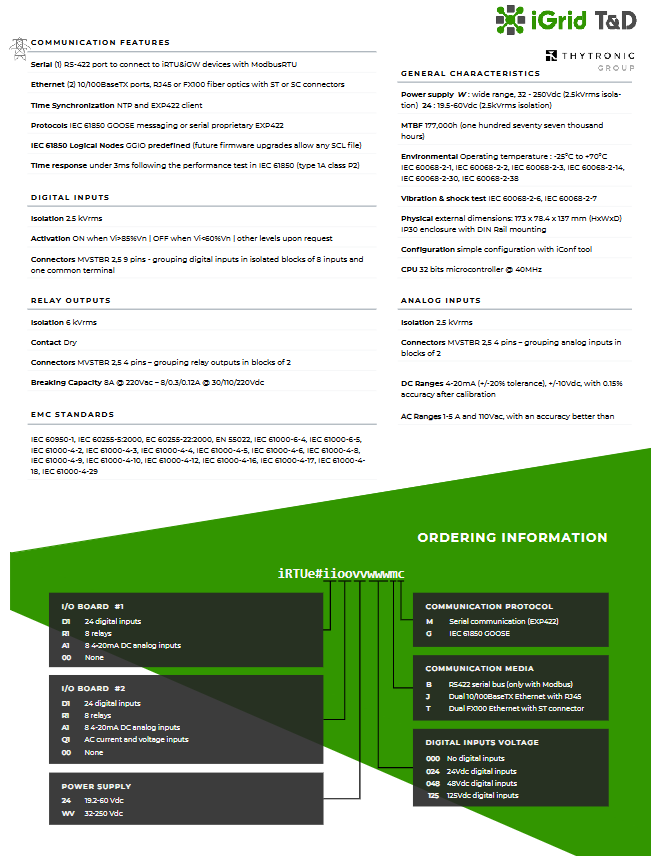

I/O 配置与规格
1. 8 种标准型号
型号 I/O 组合
iRTUe#D1D1 48×DI
iRTUe#R1R1 16× 继电器
iRTUe#A1A1 16×AI
iRTUe#D1R1 24DI+8 继电器
iRTUe#D1A1 24DI+8AI
iRTUe#R1A1 8 继电器 + 8AI
iRTUe#00Q1 3U+3I 交流采集
2. 关键参数
数字输入 DI
最大：48 路 / 单元
隔离：2.5kVrms
电压：24/48/125/220Vdc
时间戳：1ms精度
继电器输出 DO
最大：16 路 / 单元
隔离：6kVrms
触点：干接点
容量：8A@220Vac；8/0.3/0.12A@30/110/220Vdc
模拟输入 AI
最大：16 路 / 单元
规格：4–20mA
精度：±0.15%
隔离：2.5kVrms
交流采集 AC
3 路电压 + 3 路电流
测量：电压、电流、相位、频率、谐波
电气与环境特性
参数 数值
供电电压 宽压版：32–250Vdc；24V 版：19.5–60Vdc
隔离耐压 电源：2.5kVrms
MTBF 177000 小时
工作温度 -25℃ ~ +70℃
尺寸 173×78.4×137mm（H×W×D）
CPU 32 位，40MHz
标准与合规
电力标准：IEC 61850-3、IEC 60870-2-1、IEC 60255
EMC 标准：IEC 61000-4-2/3/4/5/6/8/9/10/12 全系列
环境测试：IEC 60068 振动、冲击、温湿度全项
配置与部署
配置：面板拨码设置地址，iConf工具配置 GOOSE 组播
逻辑节点：默认 GGIO，固件可升级支持自定义 SCL
应用： bay 层 I/O 扩展、老旧变电站改造、负荷卸载系统
关键问题
问题 1：iRTUe 的 IEC 61850 GOOSE 性能指标是什么？为何能胜任变电站联闭锁与负荷卸载？
答案：
iRTUe 的 GOOSE处理时间＜3ms，满足IEC 61850 Type 1A Class P2性能要求；采用发布 / 订阅架构，支持 VLAN 与 802.1Q 优先级，具备通讯链路与数据完整性自检，可替代传统硬接线实现毫秒级联闭锁、快速负荷卸载，可靠性与响应速度满足电网安全要求。
问题 2：iRTUe 的 I/O 扩展性如何？最多可实现多少路采集与输出？
答案：
iRTUe 采用双 I/O 卡设计，单台最大容量：
数字输入 DI：48 路
继电器输出 DO：16 路
模拟输入 AI：16 路
交流采集 AC：3U+3I
共提供8 种标准配置，支持多台级联扩展，可灵活满足中小型变电站全采集需求。
问题 3：iRTUe 为何适合老旧变电站改造？相比传统 RTU 有哪些优势？
答案：
双协议兼容：同时支持IEC 61850 GOOSE与Modbus，可对接新旧主设备。
免硬接线：GOOSE 替代电缆，大幅降低施工与改造成本。
即插即用：拨码 + 软件配置，部署快、可重构。
强适应性：**-25~+70℃** 宽温、19.5~250Vdc宽压，适配老旧站环境。
