Schneider Altivar Machine ATV320 变频器
时间: 2026-05-27浏览次数：
Schneider Altivar Machine ATV320 变频器
Schneider Altivar Machine ATV320 变频器
施耐德电气 Altivar Machine ATV320 变频器安装手册，面向异步 / 同步电机，覆盖0.18–15kW功率段，提供Book/C Compact/IP65/IP66四种结构，明确安全规范、机械安装、电气接线、EMC 滤波、控制端子、维护保养全流程，强调断电 15 分钟放电、STO 安全扭矩关闭、SCPD 短路保护、降额曲线、电缆长度限制，适配200–600V电压等级，支持Modbus/CANopen通讯，是工业现场安装调试的合规操作依据。
安全规范（强制要求）
断电安全
断电后等待 15 分钟，待直流母线放电至 **<42Vdc** 方可操作。
接地要求
接地电阻 **≤1Ω**，PE 线最小截面10mm²（铜线）。
安全功能
STO（Safe Torque Off）：安全扭矩关闭，符合机械安全标准。
漏电流警告
设备漏电流 **>3.5mA**，必须可靠接地。
人员要求
仅限专业电气人员安装、调试、维护。

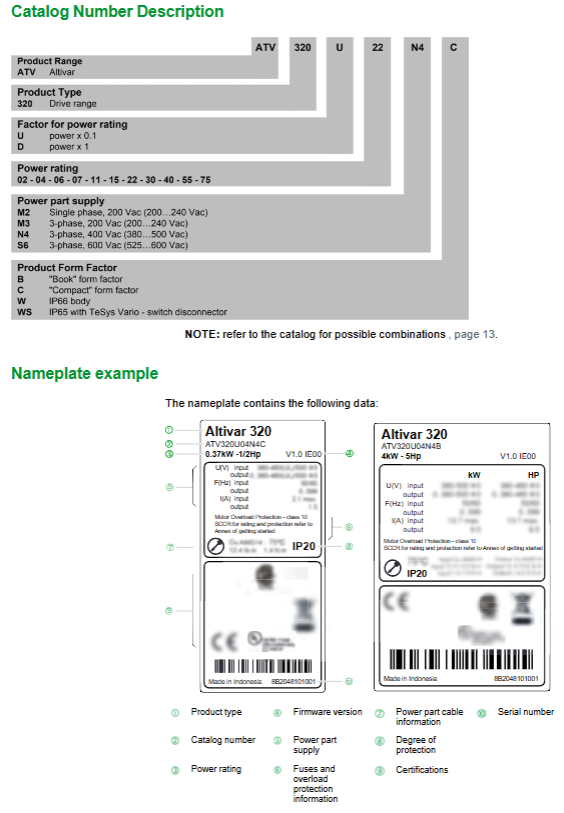

产品结构与外形
ATV320 分为四种结构：
结构代号 外形类型 防护等级
B Book 书本型 IP20
C Compact 紧凑型 IP20
W 防水型 IP66
WS 防水带开关型 IP65
安装要求
环境条件
工作温度：-10℃ ~ +60℃（高于 50℃需降额）
海拔：≤1000m不降额，1000–3000m 每升高 100m 降额 1%
污染等级：2 级（常规）/3 级（防水型）
安装间距
B/C 型：上下左右 **≥50mm**
W/WS 型：上下 **≥100mm**
安装方向
垂直安装，倾斜 **≤±10°**
电气接线（核心）
1. 电源与电机端子
端子 功能
L1/L2/L3、N 三相 / 单相电源输入
U/V/W 电机输出
PA/+、PC/- 直流母线
PB 制动电阻
PE 保护接地
2. 控制端子
数字输入：DI1–DI6（24Vdc，源型 / 漏型可切换）
模拟输入：AI1/AI2/AI3（0–10V/0–20mA）
继电器输出：R1/R2（250Vac/30Vdc，5A）
通讯：RJ45（Modbus/CANopen）
3. 电缆要求
电机线最长50m（屏蔽），超过需加输出滤波器
动力线与信号线分开布线，间距≥20cm
保护与 EMC
短路保护（SCPD）
必须配置IEC 断路器 / 熔断器，SCCR 最高100kA
EMC 滤波器
标配内置滤波器，IT 系统需断开滤波跳线
EMC 措施
屏蔽电缆双端接地
柜体、门板、安装板多点接地
强电弱电分离布线
调试与检查
通电前必做 6 项检查：
机械安装牢固、间距合规
接线正确、端子扭矩达标
PE 接地可靠
电机与变频器参数匹配
无杂物、盖板齐全
STO 接线正确
维护与报废
定期维护（每年至少 1 次）
清洁灰尘、检查腐蚀
紧固所有端子螺丝
检查风扇运行
长期存放
存放超12 个月，通电1 小时激活电容
报废处理
分类回收材料，遵循 RoHS/REACH
关键问题
问题 1：ATV320 变频器断电后为何必须等待 15 分钟才能操作？如何验证无电？
答案：
变频器内部直流母线电容存有高压电能，断电后不会立即消失；等待15 分钟可确保电容放电至安全电压 **<42Vdc**，避免触电 / 电弧危险。
无电验证方法：用万用表测量 **PA/+ 与 PC/-** 之间电压，确认＜42Vdc。
问题 2：ATV320 在 IT 配电系统中使用时，必须做什么关键操作？为什么？
答案：

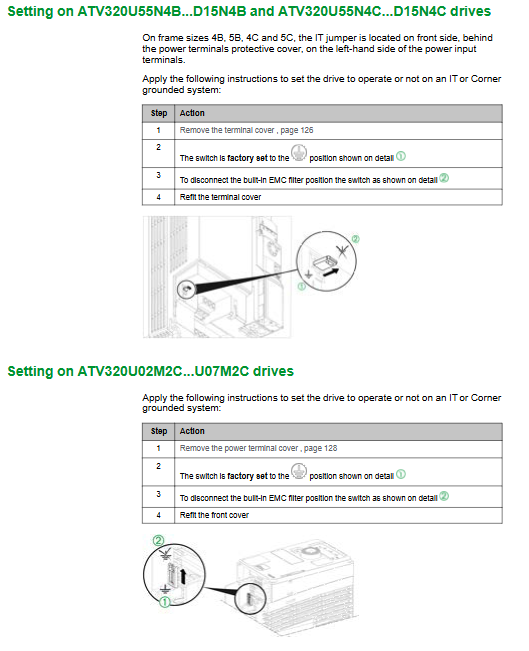

必须断开内置 EMC 滤波器的 Y 电容跳线 / 螺丝。
原因：IT 系统为中性点不接地系统，滤波器 Y 电容会导致对地漏电流异常、绝缘监测误报警、设备过压损坏，断开后才能安全运行。
问题 3：ATV320 电机电缆超过 50m 时，会产生什么风险？如何解决？
答案：
风险：电机线过长会引发反射过电压，峰值可达母线电压 2 倍，击穿电机绝缘。
解决方法：
加装输出电抗器 / 滤波器
启用变频器 ** 电机浪涌限制（SUL）** 功能
降低开关频率至4kHz 以下
使用变频专用电机（IEC 60034-25）
