Eaton Cutler-Hammer 抽拉式 SPB 自动转换开关（ATS）操作与维护
时间: 2026-05-27浏览次数：
Eaton Cutler-Hammer 抽拉式 SPB 自动转换开关（ATS）操作与维护
Eaton Cutler-Hammer 抽拉式 SPB 自动转换开关（ATS）操作与维护
Eaton Cutler-Hammer 抽拉式 SPB 自动转换开关（ATS）操作与维护手册（IB01602003E），覆盖600–4000A额定电流，包含自动型、旁路隔离型、闭合过渡 / 开路过渡结构，明确安全警告、设备结构、安装接线、抽拉机构操作、旁路切换、故障排查、定期维护全流程，强调机械 / 电气互锁、储能操作、5 个位置状态、UL1008 认证，适用于紧急 / 备用电源不间断供电场景。
产品类型与配置
1. 开关类型
类型 说明
自动转换开关 自动监测双路电源，自动切换
旁路隔离型 维护时不间断供电
非自动电动型 手动触发、电动操作
基础功率面板型 无逻辑，外接控制系统
2. 切换方式
开路过渡 (Open Transition)：先断后合，防电源并列
闭合过渡 (Closed Transition)：先合后断，零间断供电
3. 关键参数
切换速度：<5 个周期
极数：2P/3P/4P
电压：208–600VAC
耐受容量：最高100kA@480V

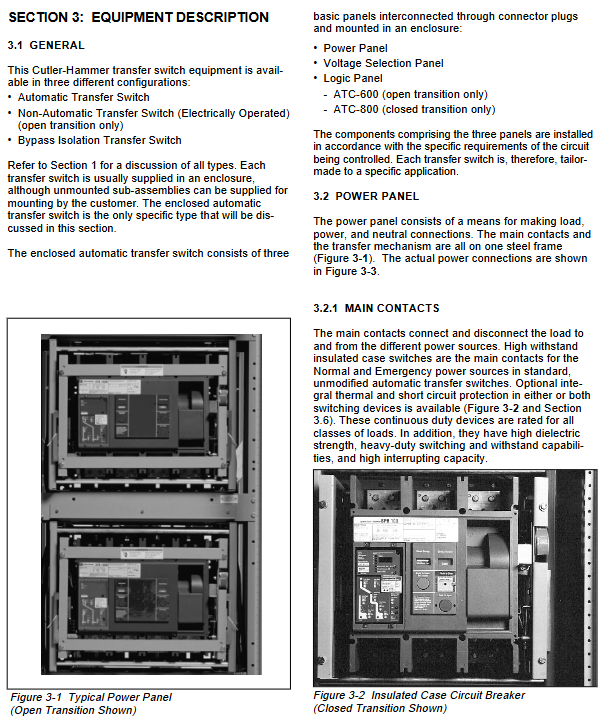

结构组成
功率面板
主触点：绝缘壳式开关 / 断路器
转换机构：储能弹簧操作
抽拉机构：允许断电维护
电压选择面板
7 档抽头：208–600V 自适应
逻辑面板
ATC-600（开路）/ATC-800（闭路）
柜体类型
| NEMA | 防护用途 |
| 1 | 室内通用 |
| 3R | 室外防雨 |
| 4/4X | 防尘防水防腐蚀 |
| 12 | 防尘防滴漏 |
安装与接线
安装要求
承重基础、干燥通风环境
抗震安装：1/2-13 UNC 螺栓、扭矩 50ft-lbs
电缆规格
| 开关电流 | 每相电缆数 | 线规范围 |
| 800–2000A | 6–8 | 4/0–500MCM |
| 2500–3000A | 9–12 | 4/0–750MCM |
| 4000A | 12–16 | 4/0–750MCM |
接线要点
必须断电作业
端子扭矩达标，禁止裸线直连
发动机启动信号接端子51/52

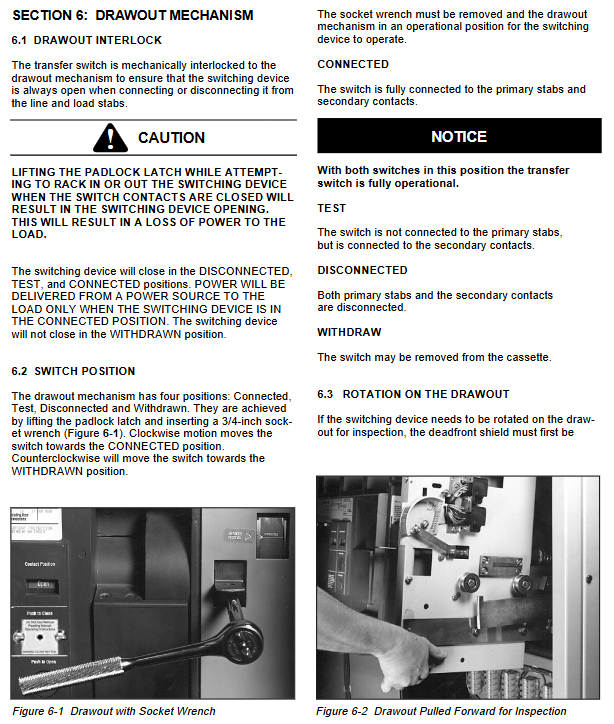

抽拉机构操作
4 个位置
CONNECT：正常工作
TEST：二次连通、一次断开
DISCONNECT：完全断开
WITHDRAW：可抽出检修
安全互锁
开关必须分闸才能抽拉
仅在 CONNECT/TEST/DISCONNECT 可合闸
旁路隔离操作
用途：维护开关负载不断电
流程：旁路合闸 → 工作开关分闸抽出 → 维护 → 复位 → 旁路分闸
关键：钥匙互锁防止误并列
故障排查
完全不动作
检查主电压、逻辑插件、电压抽头、储能机构
不自动转回市电
检查市电电压、应急分闸线圈、合闸线圈、接线
不自动切向应急
检查应急电压、市电分闸线圈、应急合闸线圈
不能自动储能
检查储能电机电源 A6/A2、电机本体
维护规范
定期项目
断电清洁、紧固端子、检查绝缘、动作试验、滤芯更换
盖板拆装
NEMA 1：3/8” 扳手，螺丝紧固8ft-lbs
NEMA 3R：带密封垫圈，专用提手拆装
易损件
空气滤芯：TSAFDO
挂锁手柄：TSDHPZFS
关键问题
问题 1：抽拉式转换开关的 4 个位置分别是什么？各有什么作用？
答案：
CONNECT：完全接入，正常供电运行
TEST：二次回路连通、主回路断开，用于调试
DISCONNECT：主 / 二次完全断开，安全检查
WITHDRAW：可抽出柜体，进行维修更换
问题 2：开路过渡与闭合过渡转换开关的核心区别是什么？分别适用什么场景？
答案：
开路过渡：先分闸再合闸，严禁双电源并列，适用普通备用电源
闭合过渡：先合闸再分闸，零间断供电，适用医院、数据中心等不允许停电的关键负载
问题 3：旁路隔离型转换开关的核心价值是什么？标准切换步骤是什么？
答案：
核心价值：对转换开关检修 / 维护时，负载持续供电不中断。
标准步骤：
将发电机开关打至 OFF/RUN 防止误启动
钥匙解锁旁路开关并合闸
分闸并抽出工作开关
完成维护后推回工作开关并自动合闸
分闸旁路开关，恢复自动模式
