Lenze ECS伺服变频器
时间: 2026-05-27浏览次数：
Lenze ECS伺服变频器
Lenze ECS伺服变频器
产品概览
Lenze 伺服变频器样本（2009 V3.0），面向高动态、紧凑型伺服驱动应用，覆盖两大平台：
9300 系列伺服变频器：功率0.37kW–75kW，标准化硬件，6 种功能变体。
ECS 伺服系统：峰值电流4A–64A，超紧凑设计，支持 DC 母线供电。
9300 伺服变频器（核心）
1. 型号与变体
型号：EVS9321–EVS9332（9321–9332共 12 个规格）。
6 大功能版本：
基础伺服变频器
伺服凸轮控制器
伺服定位控制器
套色控制器
Servo PLC
Servo PLC Technology
2. 关键性能参数
电压：3AC 320–528V，直流备用460–740V。
输出电流：1.5A–145A（8kHz），短时过载200%/10s。
开关频率：8kHz/16kHz。
防护：IP20，冷板 / 穿透安装可选。
3. 接口与 I/O
模拟量：2 入 2 出（±10V/0–20mA）。
数字量：6 入 4 出（PLC 兼容）。
编码器：Resolver、SinCos、Hiperface。
总线：CANopen、PROFIBUS、DeviceNet、INTERBUS。

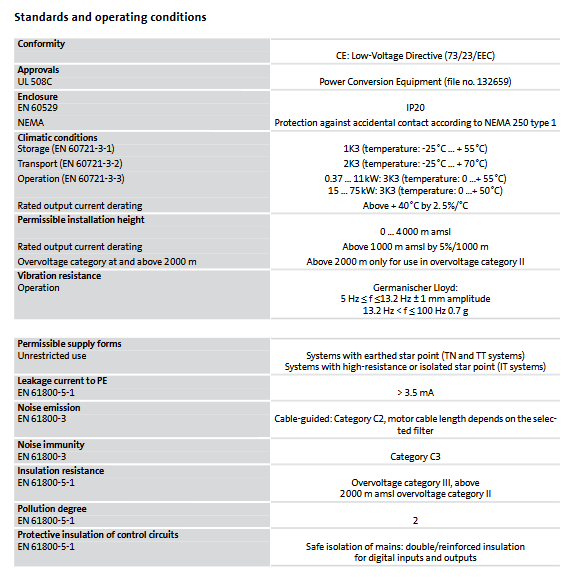

4. 标准规格（节选）
项目 参数
工作温度 0–55℃，40℃以上降额2.5%/℃
防护等级 IP20（散热器 IP41）
电机线长 屏蔽50m
认证 CE、UL 508C、cULus
EMC EN 61800-3 C2/C3
5. 附件系统

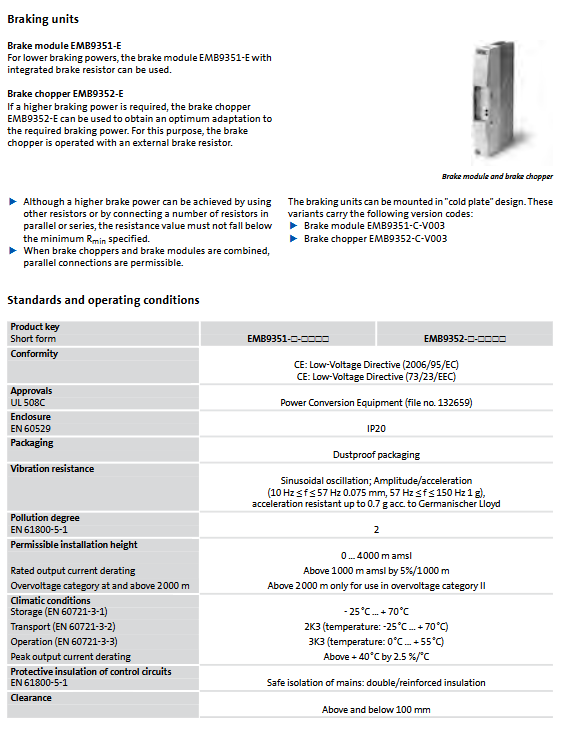

制动单元：EMB9351/9352，峰值功率25kW。
制动电阻：ERBD 系列，300W–3kW。
电源滤波器：A/B/C1/C2 级，适配5–50m线缆。
电抗器：ELN3 系列，降低谐波、延长寿命。
ECS 伺服系统
1. 定位与特点
定位：超紧凑、高动态多轴系统，DC 母线供电。
峰值电流：4A/8A/16A/32A/48A/64A。
标配：安全停机（Safe Stop），EN 954-1 Category 3。
2. 控制版本
Posi&Shaft：定位 / 电子轴
Speed&Torque：速度 / 转矩
Motion：多轴插补
Application：IEC 61131 可编程
3. 电源与电容模块
电源模块：6kW/10kW/20kW（12A/20A/38.5A）。
电容模块：705μF/1410μF，提升母线稳定性。
4. 安装方式
柜内安装、穿透散热、冷板安装三种。
散热：65% 热量外导，降低柜内温升。
软件体系
1. 运行时软件
Positioner：定位，128 段曲线，16 种回零模式。
Cam：电子凸轮，48 组曲线，4096 点插值。
Winder：卷绕，张力 / 浮动辊控制。
预制方案：飞锯、横切机。
2. 工程软件
Global Drive Control (GDC)：参数化、调试、示波器。
Drive PLC Developer Studio (DDS)：IEC 61131 编程（IL/LD/FBD/ST/SFC）。
Global Drive Oscilloscope：8 通道驱动示波器。
Cam Designer：凸轮曲线图形化编辑。
Global Drive Loader：批量下载参数 / 程序。
安全与环境
安全功能：安全停机（STO），EN 954-1 Cat.3。
环境：海拔0–4000m，1000m 以上降额5%/1000m。
振动：0.7g（GL 认证）。
应用领域
机器人、龙门系统、包装机械、印刷机械、纺织机械、物流输送、切割设备。
关键问题
Q1：9300 与 ECS 两大伺服平台的核心定位与区别是什么？
答案：
9300 系列：通用型大功率伺服，功率0.37–75kW，硬件标准化，功能可配置，适合单机 / 单轴高功率场景。
ECS 系列：紧凑型多轴伺服，峰值4–64A，DC 母线供电，体积小、动态高，适合多轴同步、机器人、嵌入式安装。
Q2：Lenze 伺服系统的安全功能与核心防护指标是什么？
答案：
标配安全停机（Safe Standstill），满足EN 954-1 Category 3。
防护等级：IP20（标准），穿透安装散热器IP41，可选IP54。
电气安全：过压 / 欠压 / 短路 / 接地 / 过载 / 过热全保护。
Q3：ECS 伺服系统的母线电容如何选型？判断公式是什么？
答案：
公式：k = C / P（C = 总母线容量 μF；P = 总轴平均功率 kW）。
判定：k≥100μF/kW 无需电容模块；k<100 则需增加 ECS-K 电容模块（705/1410μF）。
