GE EX2100e励磁控制系统35A/120A调节器
时间: 2026-05-27浏览次数：
GE EX2100e励磁控制系统35A/120A调节器
GE EX2100e励磁控制系统35A/120A调节器
产品概述

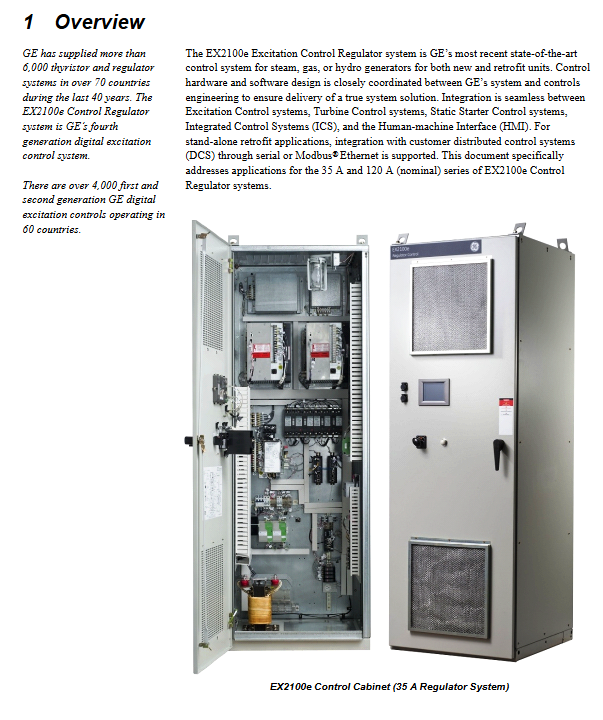

EX2100e是 GE第四代数字励磁控制系统，覆盖35A与120A额定输出规格，用于同步发电机励磁调节。
累计超6000套晶闸管 / 调节器系统在70国投运，前代系统超4000套在60国运行。
适用机型：汽轮发电机、燃气发电机、水轮发电机，支持新建与改造项目。
无缝对接：汽轮机控制、静态启动控制、集成控制系统 ICS、HMI，支持通过以太网 / Modbus接入客户 DCS。
控制硬件

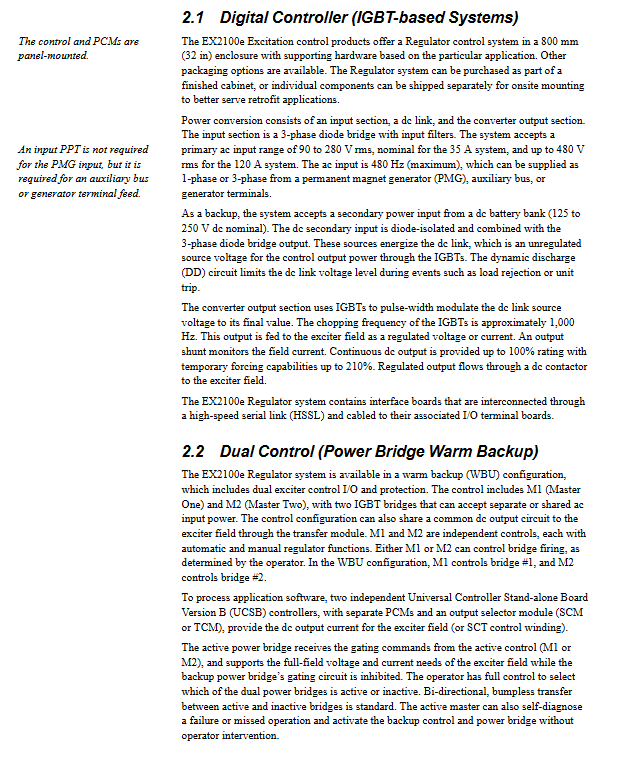

数字控制器（IGBT 系统）
功率转换：输入整流→直流母线→IGBT PWM 输出，斩波频率 **≈1000Hz**。
输入范围：
35A 系统：AC 90~280V RMS
120A 系统：AC 最高 480V RMS
备用电源：DC 125~250V 蓄电池，二极管隔离输入。
输出能力：100% 额定连续输出，短时强励210%。
双控制热备份（Warm Backup）
双控制器：M1/M2独立控制，双 PCM 功率模块。
切换：双向无扰切换，故障自动切备用，无需人工干预。
输出：共用直流输出回路，由 SCM/TCM 模块选择有效桥路。
控制柜
防护等级：NEMA 1/IP20/IP21，可选IP54。
尺寸（标准柜）：800×2290×830mm；35A 单柜：610×2286×508mm。
环境：工作温度0~40℃，**50℃** 需降额使用。
功率转换模块（PCM）
集成6 颗 IGBT，2 路构成励磁 PWM 输出，1 路用于动态放电 DD防过压。
双冗余配置：M1 主 / M2 备完全相同，由切换模块判断健康状态。
控制软件
信号采集：PT/CT 采集发电机电压、电流，经ESYS调理后进入控制器。
核心调节功能：
AVR 自动电压调节器：维持机端电压恒定。
FVR 励磁电压调节器（手动）。
FCR 励磁电流调节器（手动专用）。
限制与保护功能（关键项）：
功能 作用
过励限制 OEL 防止励磁绕组过热损坏
欠励限制 UEL 保证静态稳定、防止定子端部过热
V/Hz 限制与保护 限制电压 / 频率比，防铁芯饱和
PSS 电力系统稳定器 改善电网动态稳定性
失磁保护 40 双区域定时跳闸，检测失磁故障
PT 熔丝失效检测 失压自动切手动并报警
辅助功能：发电机仿真、转子温度计算、VAR / 功率因数控制、无扰跟踪切换。
通信与扩展
支持协议：以太网、Modbus TCP/RTU、EGD。
对接设备：DCS、HMI、汽轮机控制、Mark VIe、Proficy 历史库。
扩展 I/O：支持 VersaMax、IONet 模块扩展。
调试工具：ToolboxST、GE Onsite Support 远程诊断。
技术规格与标准
项目 参数
连续输出 35A：250VDC/35A；120A：250VDC/120A
交流输入 35A：90~280V；120A：≤480V
直流备用 125~250VDC
适用标准 IEEE 421.1/421.2/421.3/421.4/421.5
抗震 IBC 2006/UBC Zone 4
测试
工厂例行测试
回路通断检查、耐压测试（IEEE 421B）、全功能校验。
客户见证测试
A 方案：外观 + 文件审核（免费标配）。
B 方案：软硬件功能演示（付费可选）。
关键问题与答案
问题 1：EX2100e 双控制热备份（WBU）的核心优势与工作逻辑是什么？
答案：
核心优势：双控制器 M1/M2 + 双 PCM冗余，故障时自动无扰切换，提升励磁系统可用率与安全性。
工作逻辑：两套系统独立运行，一套主控输出，另一套跟踪备用；主控故障时，备用系统立即接管，切换过程不扰动发电机运行。
问题 2：EX2100e 的功率输入与输出关键参数分别是什么？35A 与 120A 型号有何差异？
答案：
输入：主输入 AC，35A 为90~280V，120A 为 **≤480V**；备用 DC 125~250V。
输出：均为250VDC额定电压，额定电流分别为35A与120A，短时强励均可达210%。
差异：主要在AC 输入上限与额定输出电流，控制架构、功能、软件完全一致。
问题 3：EX2100e 有哪些关键保护功能？分别应对什么风险？
答案：
失磁保护 40：检测发电机失磁故障，避免失磁运行导致机组失步与损坏。
V/Hz 保护 24G：防止电压 / 频率比过高导致发电机铁芯饱和过热。
过励磁限制 OEL：限制强励时间与电流，防止励磁绕组过热烧毁。
PT 熔丝失效检测：检测测量电压丢失，自动切手动模式，避免失控。
